디지털 동영상 전송

파고다 안테나(SMA 인터페이스)를 DJI Goggles

RE의 SMA 포트에 설치하는 외에, Goggles와 함

께 작동하는 타사 레이싱용 드론에 DJI OcuSync

에어 시스템도 설치해야 합니다. 기체에 모듈을

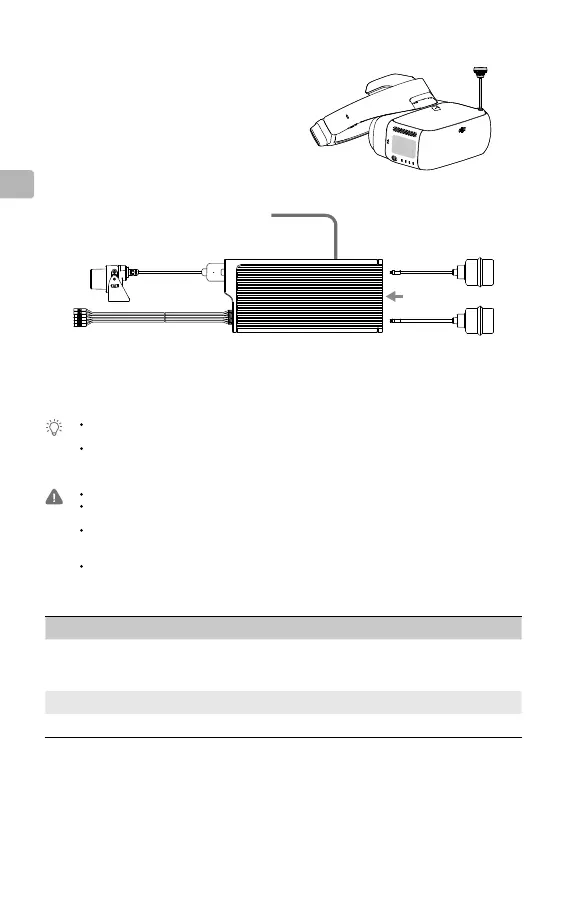

장착하고 연결하려면 아래 그림을 참조하십시오.

안테나 설명

파고다 안테나

5.8GHz 싱글 주파수 원형 편파 무지향성, 소형, 레이싱용으로 적합. 2.4GHz

주파수 밴드를 사용할 때 이 안테나를 사용하지 마십시오.

실린더 안테나 듀얼 주파수 원형 편파 무지향성, 원활한 동영상 전송 환경 제공.

다이폴 안테나 듀얼 주파수 선형 편파 무지향성, 근접 비행에 적합.

디지털 동영상 전송에 익숙해지면 코치 케이블을 통해 타사 조종기의 코치 포트와 DJI Goggles RE의 오

디오 포트를 연결하여 제어 신호를 레이싱용 드론에 전송할 수 있습니다.

에어 유닛의 S.Bus 포트와 PPM 포트는 원격 제어 신호를 전송할 때만 사용합니다. 동영상 다운링크만 사용하는 경우에는 해

당 포트를 연결하지 않아도 됩니다.

디지털 동영상 전송용 채널은 최대 19개(5.8GHz: 채널 12개, 2.4 GHz: 채널 7개)이며, 각 대역폭은 10MHz입니다. 수동으로

전송 채널을 선택하여 다른 기기의 간섭을 방지할 수 있습니다.

에어 유닛은 작동 도중 또는 작동 후에 매우 뜨거워질 수 있으므로 주의하십시오. 충분히 식을 때까지 만지지 마십시오.

외부 냉각 장비가 없는 경우 에어 유닛을 장시간 사용하지 마십시오. 그렇지 않으면 과열되어 과열 보호 모드로 진입할 수 있습

니다. 모듈이 식을 때까지 기다린 다음 다시 시작할 수 있습니다. 외부 팬을 설치하여 열을 배출하는 것이 좋습니다.

안테나 2개를 서로 평행하게 최소 30mm 간격을 두고 에어 유닛에 수직으로 배치합니다. 유형이 다른 전도체와 수평으로 안

테나를 배치하지 않도록 주의하십시오. 또한, 케이블, 탄소 섬유 프레임, 배터리 및 금속 등 잠재적인 전도체에서 안테나 바닥

까지 최소 25mm의 간격을 유지하십시오.

에어 유닛을 사용하여 다운스트림 동영상 신호만 전송하는 경우, 간섭을 방지하려면 업스트림 제어 신호와 같은 주파수 대역

을 사용하지 마십시오.

3-in-1 케이블(전원, S.Bus, UART)

빨간색: 전원(9~16.8V) 흰색: UART RX(OSD TX에 연결, 0~3.3V)

검은색: 전원 GND 회색: UART TX(OSD RX에 연결, 0~3.3V)

갈색: 신호 GND 노란색: S.Bus(비행 컨트롤러 RX에 연결, 0~3.3V)

DJI OcuSync 카메라

PPM 신호를 지원하는 기기

(예: 액추에이터)

PPM 케이블

빨간색: 전원(5V)

검은색: 신호 GND

흰색: PPM 신호(0~5V)

안테나
