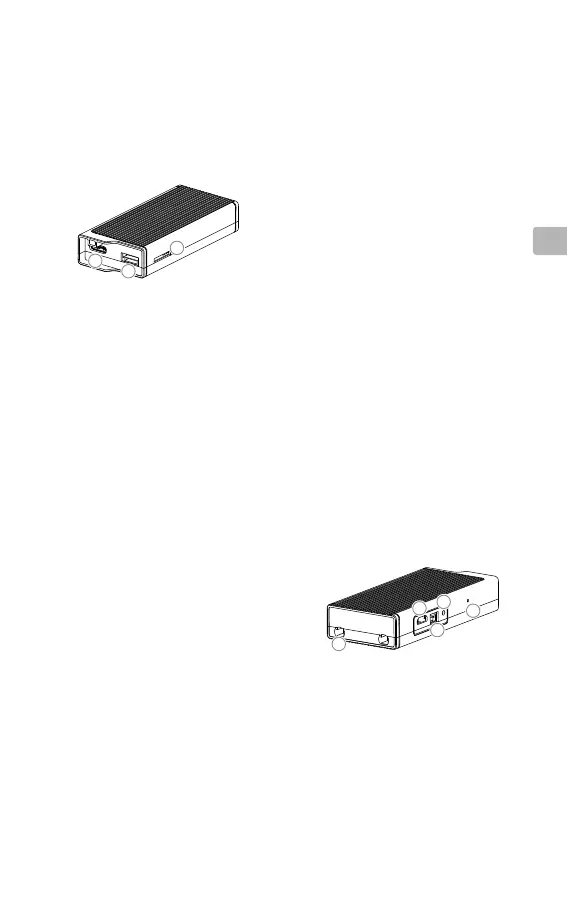

1. Puerto de cámara*
Se conecta a la cámara DJI OcuSync.
2. Puerto S.Bus
Se conecta con el cable 3 en 1
(Alimentación, S.Bus UART), y al puerto
de alimentación, controlador de vuelo
y OSD en función de la información
suministrada a continuación.
ROJO: Alimentación
NEGRO: Masa a tierra (GND) de
alimentación
BLANCO: UART RX (se conecta al TX del
OSD)
GRIS: UART TX (se conecta al RX del
OSD)
MARRÓN: Masa a tierra (GND) de la señal
AMARILLO: S.Bus (se conecta al RX del
controlador de vuelo)
3. Ranura para tarjeta microSD
Inserte la tarjeta microSD para almacenar
el vídeo grabado.
* Tenga en cuenta que tanto este puerto como
el conector de la cámara son interfaces tipo C
personalizados, y no son compatibles con equipos de
otros fabricantes.
4. Puertos de antena (MMCX)
Se utilizan para conectar las antenas de la
unidad aérea.
5. Puerto Micro USB
Se conecta al PC para actualizaciones de
rmware a través de DJI ASSISTANT
TM
2 .
(Cuando la unidad aérea está encendida)
6. Puerto PPM
Se conecta a dispositivos externos que
pueden gestionar señales de PPM a
través del cable PPM. Establezca el canal
correspondiente en las DJI Goggles RE
para controlar el dispositivo de forma
remota. (Próximamente)
ROJO: Alimentación
NEGRO: Masa a tierra (GND) de la señal
BLANCO: Señal PPM
7. Botón de vinculación
Pulse este botón para vincular la
unidad aérea DJI OcuSync con las DJI
Goggles RE.
8. Indicador de estado de vinculación
Indica el estado de vinculación de DJI
OcuSync Air Unit y las DJI Goggles RE.
Antes de utilizar este producto, lea íntegramente este manual para garantizar un funcionamiento
correcto.
www.dji.com/dji-goggles-re
Air Unit OcuSync de DJI
