56
FR
Transmission vidéo numérique
Outre l'installation de l'antenne pagode
(interface SMA) sur le port SMA des DJI
Goggles RE, vous devrez également installer
le système aérien DJI OcuSync sur un drone
de course tiers pour pouvoir l'utiliser avec

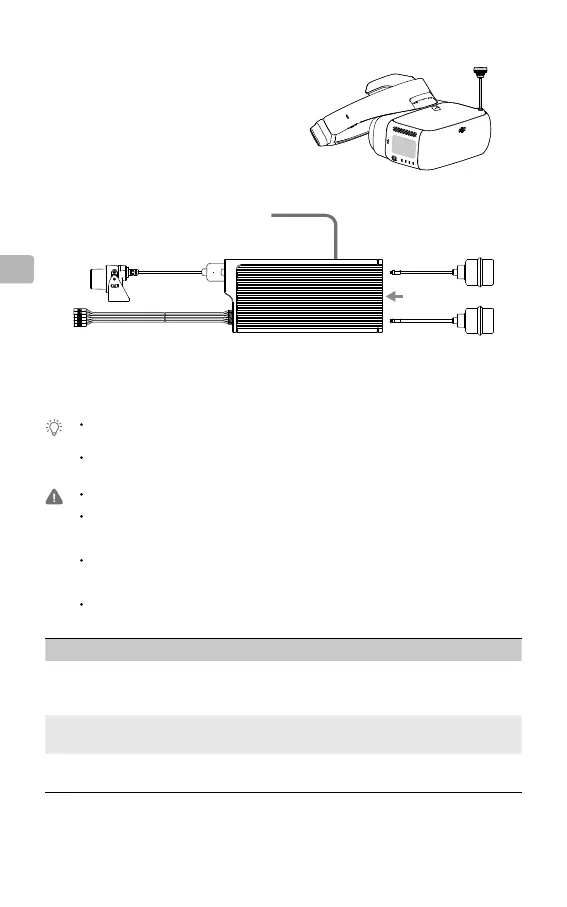

le casque. Reportez-vous à l'illustration
ci-dessous pour monter et raccorder les
modules sur votre appareil.
Antennes Description
Antenne pagode
Antenne omnidirectionnelle à polarisation circulaire et à fréquence unique
de 5,8 GHz, de petite taille, recommandée pour la course. N'utilisez pas
cette antenne en cas d'utilisation de la bande de fréquence 2,4 GHz.
Antenne cylindrique
Antenne omnidirectionnelle à polarisation circulaire et à double fréquence,
offrant une expérience de transmission vidéo uide.
Antenne dipôle
Antenne omnidirectionnelle à polarisation linéaire et à double fréquence,
convient pour le vol rapproché.
Une fois familiarisé avec la transmission vidéo numérique, vous pouvez connecter le port
d'entraînement d'une radiocommande et le port audio sur les DJI Goggles RE via le câble
d'entraînement pour transmettre le signal de commande au drone de course.
Les ports S.Bus et PPM de l'unité aérienne sont utilisés uniquement lors de la transmission du signal de la
radiocommande. La connexion de ces ports n'est pas nécessaire en cas d'utilisation exclusive de la liaison
descendante vidéo.
La transmission vidéo numérique est assurée sur un maximum de 19 canaux (5,8 GHz : 12 canaux, 2,4 GHz :
7 canaux) et chaque bande passante est de 10 MHz. Vous pouvez sélectionner manuellement le canal de
transmission pour éviter les interférences provenant d'autres appareils.
Gardez à l'esprit que l'unité aérienne peut s'échauffer fortement pendant ou après une utilisation. Ne la
touchez PAS avant qu'elle ait sufsamment refroidi.
Évitez d'utiliser l'unité aérienne pendant une période prolongée si celle-ci n'est dotée d'aucun d'équipement
de refroidissement externe. Dans le cas contraire, elle est susceptible de surchauffer et de passer en mode
de protection contre les surchauffes. Attendez le refroidissement du module avant de le redémarrer. Nous
recommandons l'installation d'un ventilateur externe pour dissiper la chaleur.
Placez les deux antennes sur l'unité aérienne verticalement et parallèles l'une à l'autre à une distance d'au moins
30 mm. Remarque : vous devez éviter de placer les antennes au niveau de n'importe quel type de conducteur.
Veuillez également conserver le bas de l'antenne à une distance d'au moins 25 mm des conducteurs potentiels,
tels que les câbles, les cadres en bre de carbone, les batteries, et les objets en métal, etc.
Si vous utilisez uniquement l'unité aérienne pour transmettre le signal vidéo en aval, n'utilisez PAS la même
bande de fréquence que celle du signal de commande en amont pour éviter les interférences.
Câble 3-en-1 (alimentation, S.Bus, UART)
ROUGE : alimentation (9-16,8 V) BLANC : récepteur UART (se connecte à l'émetteur OSD, 0-3,3 V)
NOIR : TERRE d'alimentation GRIS : émetteur UART (se connecte au récepteur OSD, 0-3,3 V)
MARRON : TERRE Signal JAUNE : S.Bus (se connecte à l'émetteur du contrôleur de vol, 0-3,3 V)
Caméra DJI OcuSync
Appareils prenant en charge les signaux
PPM (par exemple, actionneur)
Câble PPM
ROUGE : alimentation (5 V)
NOIR : TERRE Signal
BLANC : signal PPM (0 à 5 V)
Antennes
