61
IT
3
1
2
4
5
6
7
8

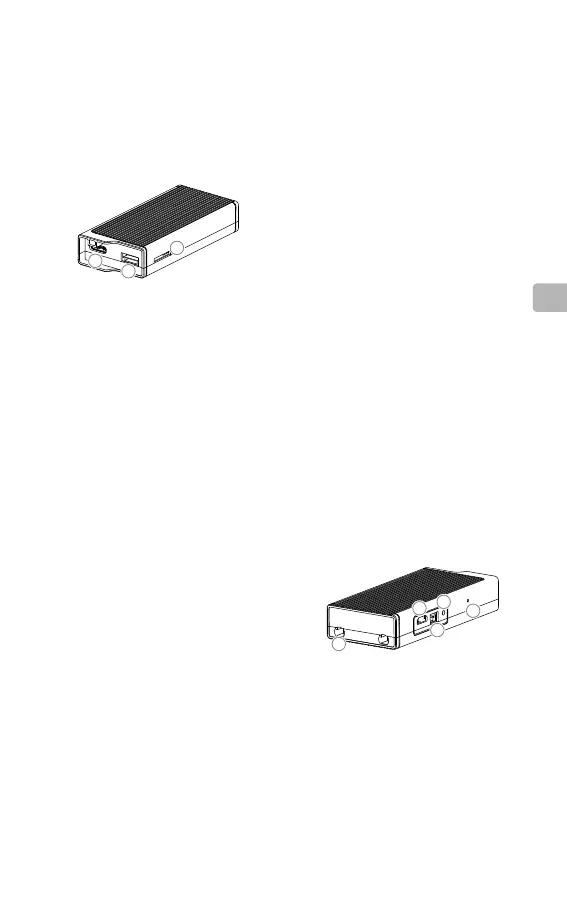

1. Porta della telecamera*
Si collega alla telecamera DJI OcuSync.
2. Porta S.Bus
Tramite il cavo 3 in 1 (alimentazione,
S.Bus, UART), si collega all'alimentazione,
al sistema di controllo di volo e alla porta
OSD in base alle informazioni riportate di
seguito.
ROSSO: alimentazione
NERO: GND alimentazione
BIANCO: UART RX (si collega a OSD TX)
GRIGIO: UART (si collega a OSD RX)
MARRONE: GND segnale
GIALLO: S.Bus (si collega al sistema di
controllo di volo RX)
3. Slot per scheda micro-SD
Inserire la scheda micro-SD per
memorizzare il video registrato.
* Si noti che questa porta e la spina del connettore
della telecamera sono entrambe interfacce di
tipo C personalizzate e non sono compatibili con
apparecchiature di terze parti.
4. Porte antenne (MMCX)
Utilizzate per collegare le antenne
dell'Unità d'aria.
5. Porta micro-USB
Si collega al PC per gli aggiornamenti del
rmware tramite DJI ASSISTANT
TM
2.
(Quando l'unità d'aria è accesa)
6. Porta PPM
Si connette ai dispositivi esterni che
sono in grado di gestire i segnali PPM
tramite il cavo PPM. Impostare il canale
corrispondente in DJI Goggles RE per
il controllo a distanza del dispositivo
(disponibile a breve).
ROSSO: alimentazione
NERO: GND segnale
BIANCO: segnale PPM
7. Tasto di collegamento
Premere questo tasto per collegare l'Unità
d'aria DJI OcuSync a DJI Goggles RE.
8. Indicatore dello stato di collegamento
Indica lo stato di collegamento dell'Unità
d'aria DJI OcuSync e DJI Goggles RE.
Prima di utilizzare questo prodotto, leggere attentamente questo manuale in modo da garantire il
corretto funzionamento.
www.dji.com/dji-goggles-re
Unità d'aria DJI OcuSync
