dji Goggles RE - Page 68

69
NL
3
1
2
4
5
6
7
8

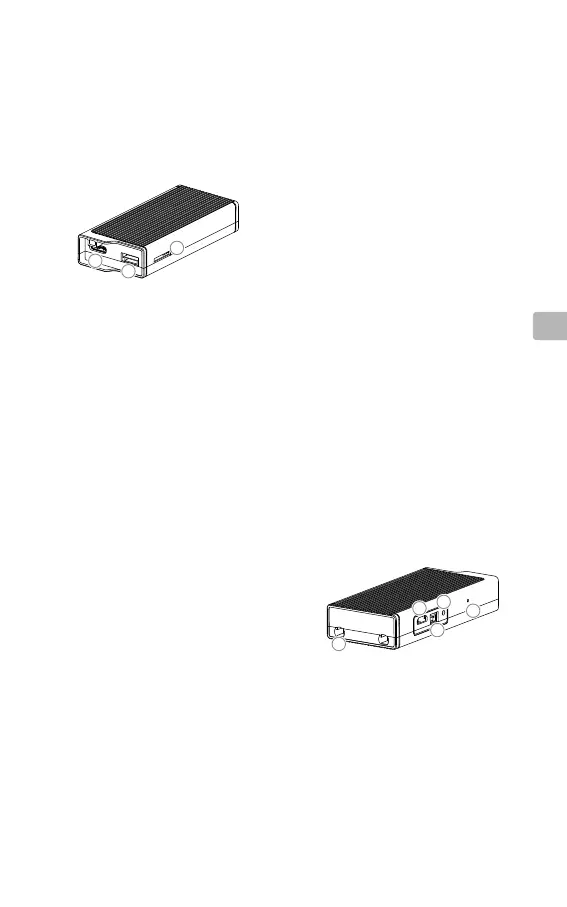

1. Camerapoort*
Voor verbinding met de DJI OcuSync-
camera.
2. S-buspoort
Deze maakt verbinding met de 3-in-1 kabel
(voeding, S-bus, UART) en wordt
aangesloten op de voeding,
vluchtcontroller en OSD-poort gebaseerd
op de onderstaande informatie.
ROOD: Voeding
ZWART: GND voeding
WIT: UART RX (Verbindt met OSD TX)
GRIJS: UART TX (Verbindt met OSD RX)
BRUIN: Massasignaal
GEEL: S-bus (Verbinding met
vluchtcontroller RX)
3. Micro SD-kaartsleuf
Plaats de micro-SD-kaart om de
opgenomen video op te kunnen slaan.
* Let op: zowel deze poort als de camerastekker
zijn aangepaste type-C interfaces, en ze zijn niet
compatibel met apparatuur van derden.
4. Antennepoorten (MMCX)
Gebruikt om de antennes van de
luchteenheid te bevestigen.
5. Micro-USB-poort
Voor verbinding met je pc voor rmware-
updates via DJI ASSISTANT
TM
2.
(Wanneer de luchteenheid is ingeschakeld)
6. PPM-poort
Voor verbinding met externe apparaten
die kunnen omgaan met PPM-signalen via
de PPM-kabel. Stel het corresponderende
kanaal in DJI Goggles RE in om het
apparaat op afstand te bedienen.
(binnenkort beschikbaar)
ROOD: Voeding
ZWART: Massasignaal
WIT: PPM-signaal
7. Koppeltoets
Druk op deze knop om de DJI OcuSync-
luchteenheid te koppelen met de DJI
Goggles RE.
8. Indicator koppelingsstatus
Geeft de koppelingsstatus weer van de
DJI OcuSync-luchteenheid en de DJI
Goggles RE.
Lees deze handleiding volledig door alvorens dit product te gebruiken, om een correcte werking
te garanderen.
www.dji.com/dji-goggles-re
DJI OcuSync-luchteenheid
