dji Goggles RE - Page 76

77
PT
3
1
2
4
5
6
7
8

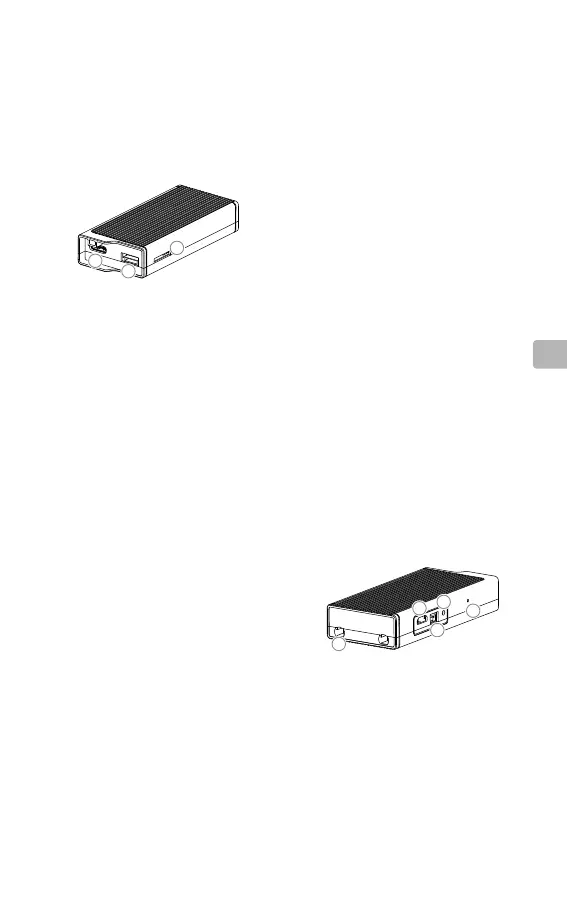

1. Porta para câmera*
Conecta-se à câmera DJI OcuSync.
2. Porta S.Bus
Conecta-se com o cabo 3 em 1
(Alimentação, S.Bus, UART) e conecta-
se à energia, controlador de voo e porta
OSD com base nas informações abaixo.
VERMELHO: Alimentação
PRETO: GND Liga/Desliga
BRANCO: RX UART (Conecta-se ao OSD
TX)
CINZA: UART TX (Conecta-se ao OSD
RX)
MARROM: Sinal GND
AMARELO: S.Bus (Conecta-se ao
Controlador de Voo RX)
3. Entrada do cartão Micro SD
Insira o cartão Micro SD para armazenar o
vídeo gravado.
* Observe que esta porta e o conector da câmera
são interfaces tipo C personalizadas e não são
compatíveis com equipamentos de terceiros.
4. Portas da antena (MMCX)
Usadas para xar as antenas da unidade
aérea.
5. Porta Micro USB
Conecta-se ao computador para
atualizações de rmware através do DJI
ASSISTANT
TM
2.(Quando a Unidade Aérea
está ligada)
6. Porta PPM
Conecta-se a dispositivos externos
capazes de manejar sinais PPM através do
cabo PPM. Dena o canal correspondente
nos DJI Goggles RE para controlar o
dispositivo remotamente. (em breve)
VERMELHO: Alimentação
PRETO: Sinal GND
BRANCO: Sinal PPM
7. Botão Link
Pressione este botão para conectar a
Unidade Aérea DJI OcuSync aos DJI
Goggles RE.
8. Indicador do status de vinculação
Indica o status da conexão da Unidade
Aérea DJI OcuSync com os DJI Goggles RE.
Antes de usar este produto, leia este manual por inteiro para assegurar a operação correta.
www.dji.com/dji-goggles-re
Unidade Aérea DJI OcuSync
