32
DEUM.M15SER - DEUM.M15CAN

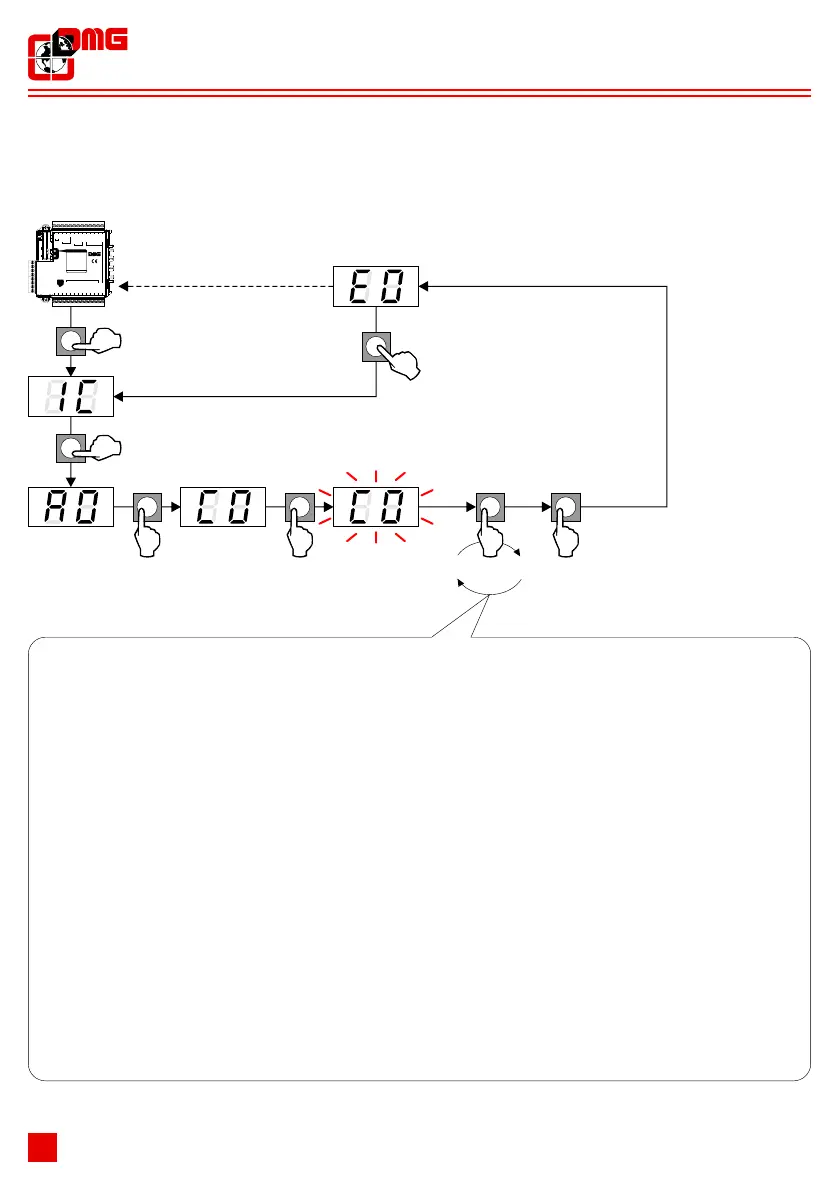

3.4.3 - Impostazione frecce
Arrow set-up • Configuration flèches • Einstellung der Pfeile • Configuración flechas
C0 C1 C2
PRG
PRG PRG
6
ADV PRG
6
PRG
2X
6
2X
C0 = Frecce fisse • Fix arrows • Flèches fixes • Pfeile Stehend • Flechas fija
C1 = Frecce scrolling • Scrolling arrows • Flèches scrolling • Pfeile Laufend • Flechas
scrolling
C2 = Dipendente da TRIGGER (vedere anche il § 2.4 / § 3.4.2) • TRIGGER dependent
(See also § 2.4 / § 3.4.2) • Dépendante de TRIGGER (voir également § 2.4 / §
3.4.2) • Abhängig von "TRIGGER (Siehe auch § 2.4 / § 3.4.2) • TRIGGER
dependiente (véase también § 2.4 / § 3.4.2)
PRG
NOTE:
Per l'utilizzo del gong e delle frecce di prossima direzione è necessario impostare l'encoder su C2 e il
display per "prossima direzione".
To use gong and next direction arrows you have to set C2 and set the position indicator for the "next
direction".
Pour utiliser les flèches de prochaine direction, choisir C2 et paramétrer l'indicateur pour « prochaine
direction ».
Um die „Weiterfahrtspfeile“ benutzen zu können, wählen Sie C2 und „weiterfahrt“ in die Anzeige
programmieren
Para utilizar las flechas indicadoras del sentido del próximo viaje hace falta ajustar C2 y configurar el
indicador para próximo sentido de marcha
Default ->
TRIGGER ON = Frecce fisse • Fix arrows • Flèches fixes • Pfeile Stehend • Flechas fija
TRIGGER OFF = Frecce scrolling • Scrolling arrows • Flèches scrolling • Pfeile Laufend
Flechas scrolling
ALIM
12/24V
DC
DEUM.M15___
COM X09-13
X08/GD/S8
COM X01-08
X07/GU/G6/S9
X06/FU/G5/S10
X05/EU/G4
X04/DU/G3
X03/CU/G2/SS
X02/BU/G1/SI
X01/AU/G0/PP
INPUT 12/48V AC/DC
ARROW
INPUT
12/48V
INPUT 12/48V AC/DC
UP
DOWN
COM ARR
TRG 1
TRG 2
START
SOUND
INPUT
12/48V
X10/BD/S6
X11/CD/S5
X12/DD/S4
X13/ED/S3
X14/FD/S2
X15/S1
COM X14-15
X09/AD/S7
EME
+
-
+
ALIM
ALIM
ADV PRG
En = error code
An = offset value
Bn = input type
Cn = arrow mode
Dn = offset mode
Fn = energy saving
Gn = First visualization
Hn = Input Grouping
n = see manual
DISPLAY LEGEND
