Cuvette de toilette par gravité encéramique Toilet Installation
q
w
e
r

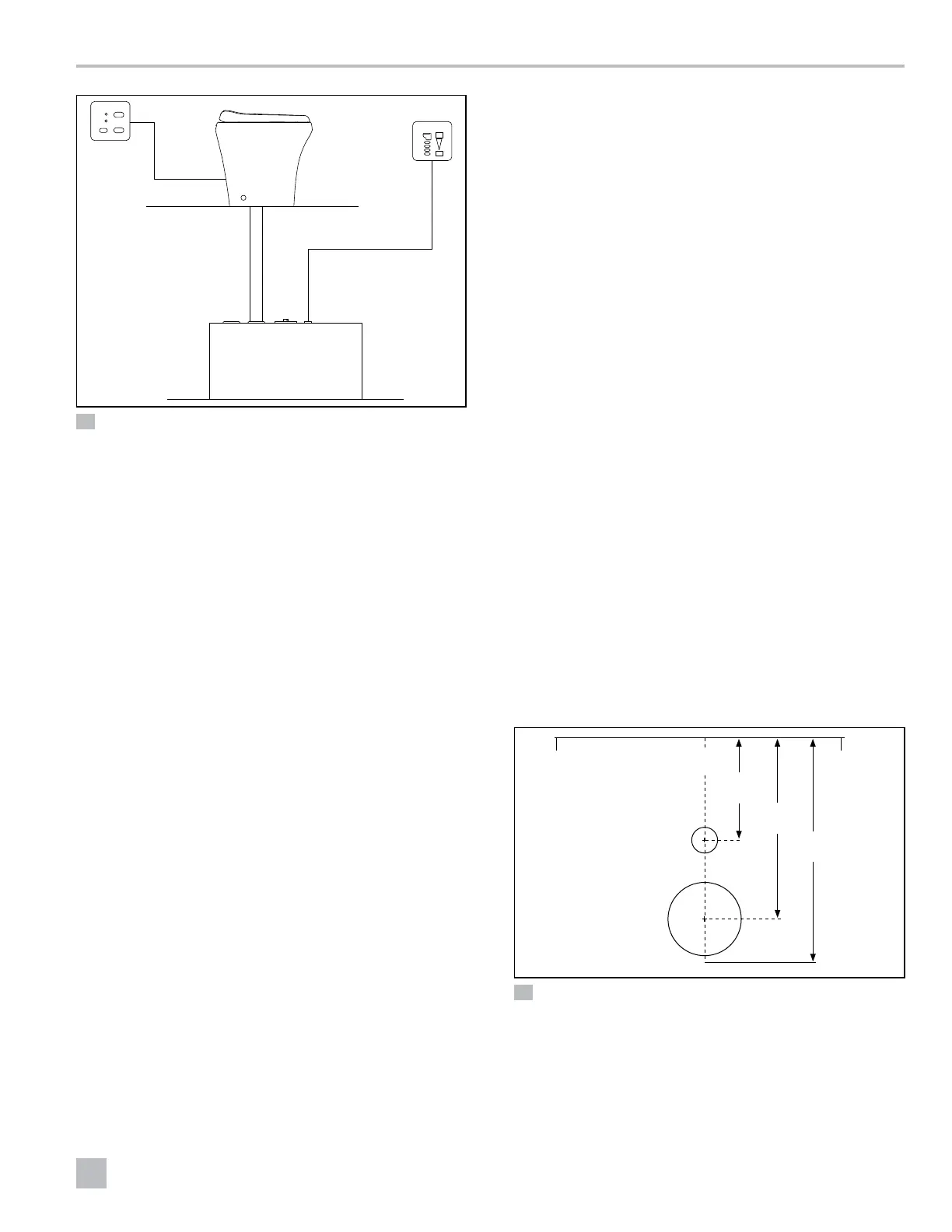

4 Diagramme du système à eau douce
q
Panneau d’état/
interrupteur de chasse
e
Cuvette de toilette
par gravité
w
Panneau d’état de la
cuve de rétention
r
Cuve de rétention
4.2 Planification des branchements
électriques
I
Lire avant de continuer:
• Il doit y avoir un coupe-circuit ou un fusible pour
chaque commande de cuvette de toilette. S’assurer
que l’alimentation est coupée durant l’installation.
• Pour les applications marines, suivre les directives
ABYC.
• Pour les VR, se référer aux normes ANSI/RVIA LV et
NFPA70/NEC (États-Unis) ou CEC I et II (Canada)
pour les calibres de fil recommandés. Voir «1.3
Directives supplémentaires» à la page13.
• Utiliser un fil de cuivre étamé multibrin.
• Utiliser des connecteurs de fils du type à sertir. Nepas
utiliser de serre-fils, car ils peuvent se corroder.
Planifier tous les emplacements d’installation des
composants de sorte à installer les câbles à des endroits
où ils resteront secs.
I
Plusieurs options de chasse sont proposées par
Dometic. Suivre les instructions fournies avec le
modèle en question.
5 Installation
Cette section décrit comment installer les cuvettes
detoilette.
5.1 Préparation de l’emplacement
de la cuvette de toilette
Cette section décrit comment utiliser les gabarits de
cuvette de toilette pour identifier et découper les trous
requis pour les branchements.
I
Les modèles de cuvette de toilette ne sont pas
tous fournis avec un gabarit. D’autres instructions
sont fournies pour les modèles sans gabarit. Cette
installation utilise des branchements à travers le
plancher.
1. Marquer la position des trous.
• Pour les séries 4300 et 4400: aucun gabarit n’est
fourni pour ces modèles. Pour la position des trous,
voir la Figure 5.
• Pour la série 6500:
– Placer le gabarit de fixation au plancher à l’endroit
souhaité. Maintenir une distance minimum de 11 po
(280mm) entre la ligne centrale du gabarit et tout
mur ou accessoire fixe intérieur. Voir la Figure 6.
– Perforer au centre des trous et aux angles des
supports de plancher sur le gabarit.
– Enlever le gabarit du plancher.
14 po
(357mm)
6 po
(152mm)
11 po
(280mm)
q
w
e
r
t
5 Séries 4300 et 4400: position des trous de la cuvette de toilette
q
Ligne centrale
e
Angle arrière de la cuvette
w
Trou d’accès à la
conduite d’arrivée
d’eau et aux fils
électriques
r
Trou d’accès à la bride
derefoulement
t
Plancher
