Fig. 43

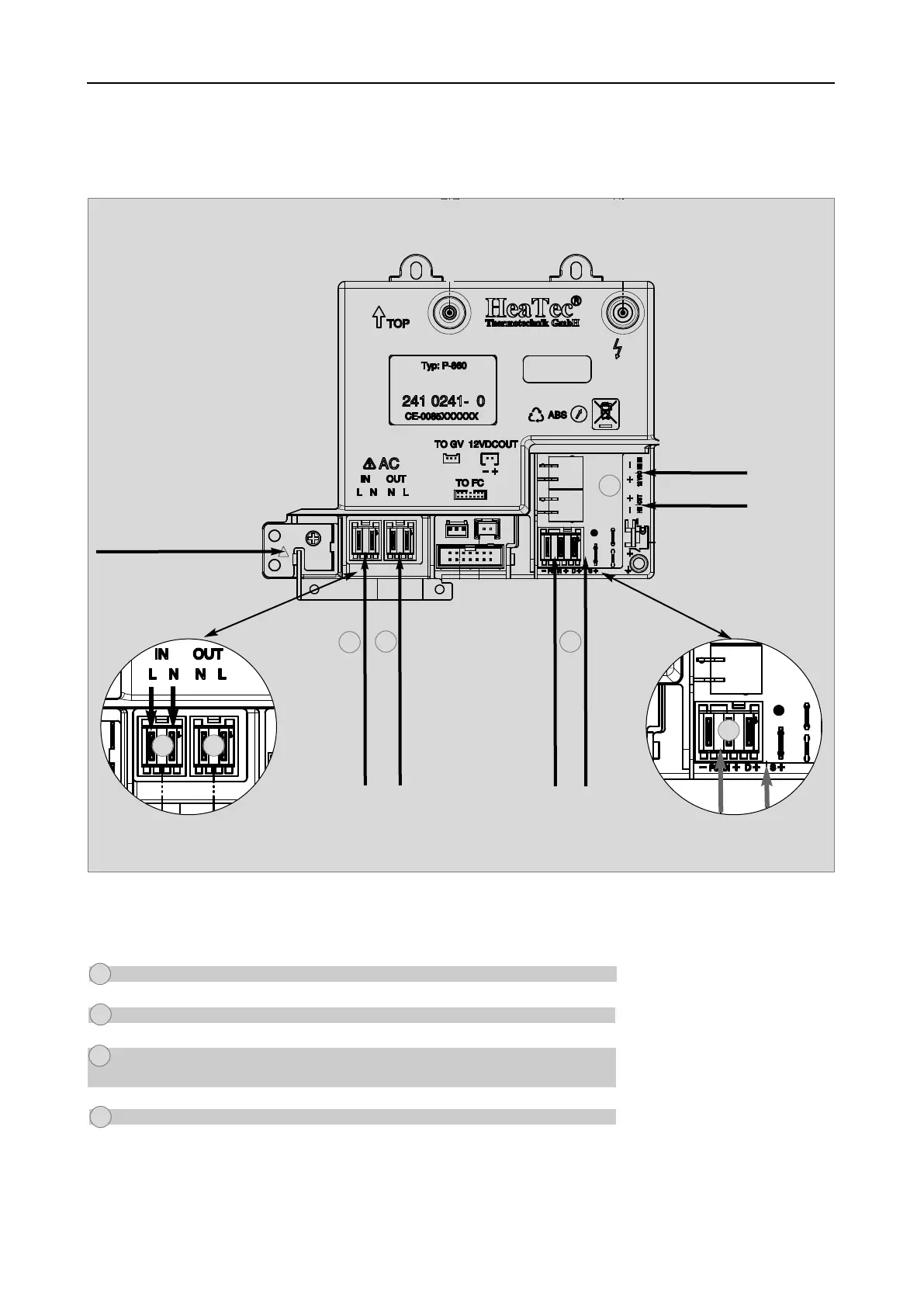

Contactos en el sistema electrónico :
Puesta a tierra
Conexión de red (230V~)
ENTRADA de elemento
calefactor (12V-)
SALIDA de elemento
calefactor (12V-)
Conexión del sistema electrónico (12V)
Conexión de señal D+
Conexión de señal S+
Elemeno calefactor de red
(230V~)
2
3
4
1
Tomas de corriente (Fabricante Stocko
®
)
MF 9562-002-80E
MF 9562-002-8 OC
tripolar con toma D+:
MF 9562-003-8 30 960-000-00
bipolar:
MF 9562-002-8 ON + clavija plana 6.3 x 0.8
MKH 5132-1-0-200
2
1
3
4
Montaje
2
1
3
-
+
D+/S+
