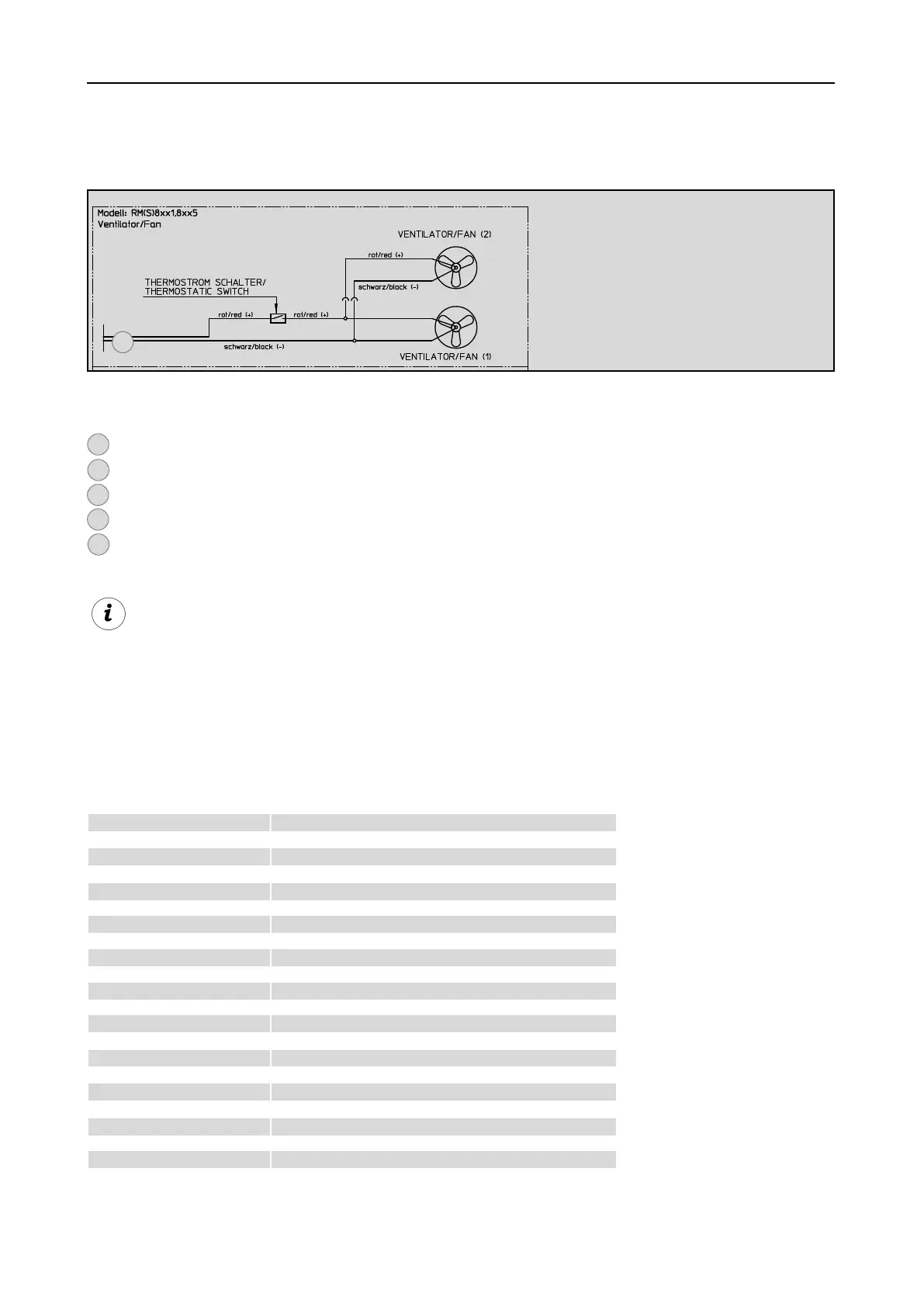

Ventilador (opcional) RM(S) 8xx1, RM(S) 8xx5 :
Fig. 46
1
Para el funcionamiento de los tipos de apa-
ratos MES y AES estará prohibido conectar
un abastecimiento continuo de 12 V a los
bornes C/D (abastecimiento continuo para la
electrónica funcional).
= 12V OUT / Abastecimiento 12V para conexiones opcionales
= Negativo elemento calentador 12 V CC
= Positivo elemento calentador 12 V CC
= Negativo electrónica 12 V CC
= Positivo electrónica 12 V CC
1
A
B
C
D
Leyenda
Connecting cable DC
Mains cable AC
Terminal block
GROUND
Heating element DC
Heating element AC
Frame heater
Reed-switch
Thermal switch
Temperature sensor
Electronic
Burner control device GFA
Gas valve GV 100
Gas burner
violet
red
white / red
brown
black
white
yellow/green
blue
Cable de conexión CC
Cable de conexión red
Regleta de bornes
Puesta a tierra
Elemento calentador CC
Elemento calentador CA
Calefacción del marco
Contacto Reed / Conmutador de iluminación
Conmutador térmico
Sensor de temperatura
Electrónica
Sist. autom. de calefacción a gas GFA
Válvula de gas GV 100
Quemador de gas
violeta
rojo
blanco/rojo
marrón
negro
blanco
amarillo/verde
azul
