Funcionamiento del frigorífico
4.19 Cambio de la placa de deco-
ración

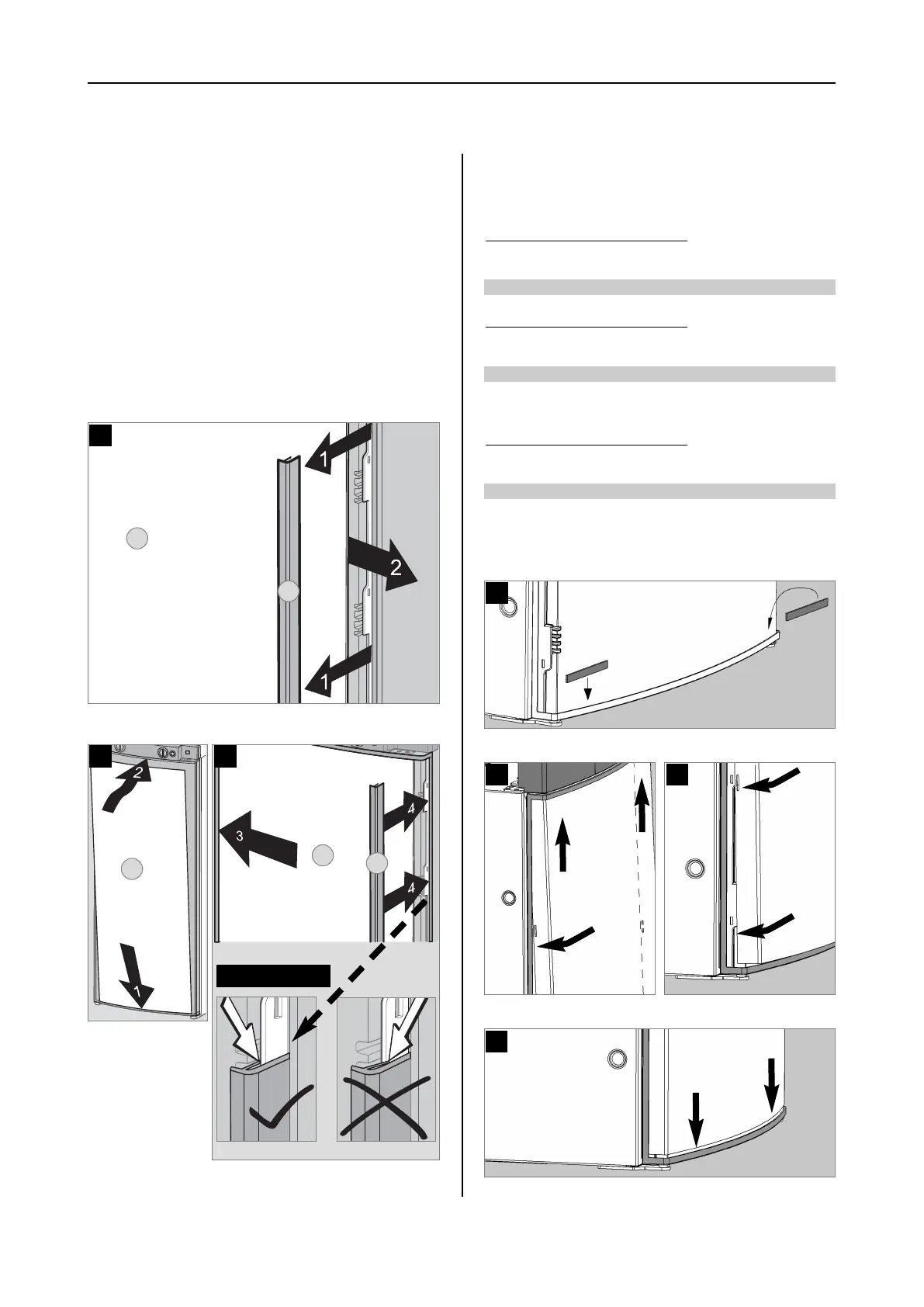

Fig. 46
Fig. 45
Fig. 44
Modelos RMS 84xx, RM 8xxx, RM(S)L 8xxx
(placa de decoración con marco)
2
1
2
2
1
1
1.
1.
2.
2
3
PRECAUCIÓN!
n Retire el listón (1) lateral de la puerta (el
listón está encajado, no atornillado).
n Desplace la placa de decoración (2) sacán-
dola de la puerta, coloque la nueva placa
de decoración y vuelva a colocar el listón
(1) .
Dimensiones de la placa de decoración
(con marco) :
743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm
Ancho de carcasa
486 mm
Altura Ancho Grosor
743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm
Ancho de carcasa
523 mm
Altura Ancho Grosor
RM(S)L 8xxx
1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm
Ancho de carcasa
523 mm
Altura Ancho Grosor
Fig. 47
Modelo RMx(L) 8xxx
(placa de decoración sin marco)
1
Fig. 50
Fig. 48 Fig. 49
3
4
2
RMS 84xx, RM 8xxx
