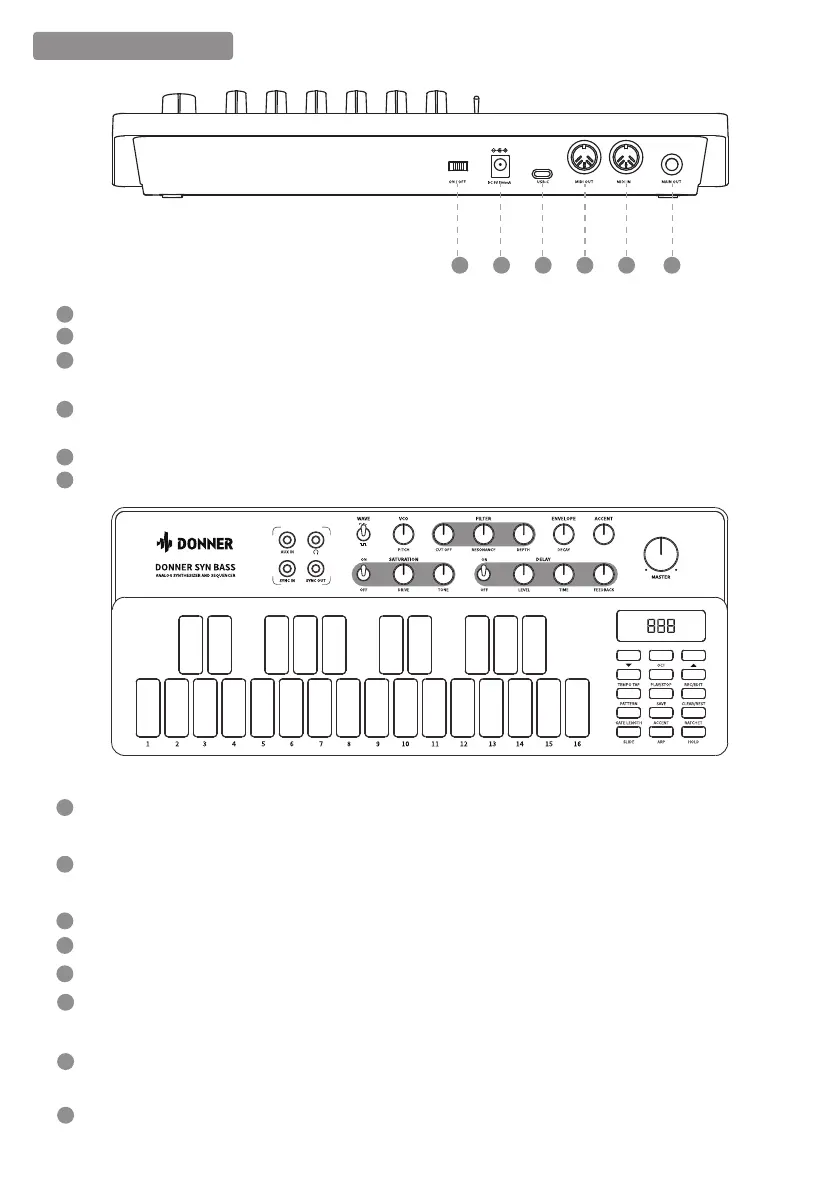

MAIN OUT ：1/4”TSモノアウトプットコネクターは、トータルシグナルを出力し、Masterノブに制御されます
MIDI IN：MIDIインプットコネクターはMIDIメッセージを入力し、外付けMIDIデバイスとの接続を対応します
MIDI OUT: MIDIアウトプットコネクターは、本体のMIDIシグナルを出力して別のMIDIデバイスを制御するこ
とができます
USB-C: Type-Cコネクターは、ホストコンピューターと接続してファームウェアアップデート及びMIDIデータ
の伝送を行います。
パ ワーインプット: DC9Vパワーインプット
Powerボタン:パワースイッチ ボタン
AUX INコネクター: 1/8”TSオーディオシグナルコネクターは、外のオーディオシグナルと接続し、本体のシ
グナルとミックスしてからMAIN OUTジャックとヘッドフォンジャックを通じてアウトプットします。
ヘッドフォンアウトプットコ ネクター : 1/8”オーディオシグナルコネクターは、ヘッドフォンアウトプットと接
続し、Masterノブでボリュームを制御できます。
Sync Inコネクター: 外付けクロックと接続してシグナルを立ち上げ、もしくは止めます。
Sync Outコネクター: 内蔵クロックと接続してそれを外付けデバイスに送信します。
Waveスイッチ: 現時点オシレーターの使っているウェーブをノコギリ波か矩形波で切り替えます。
Pitchノブ: 12時方向に位置する戻り止め付きのポテンショメータは、オシレーターの周波数を制御し、その
範囲は左側半分が5度低く、右側半分が5度高いです。
Cutoffノブ: VCFローパスフィルターのカットオフ周波数を制御し、ノブの数値が高ければカットオフ周波数
も高くなります。
Resonanceノブ: カットオフ周波数点におけるシグナルの大きさを制御し、ノブの数値が高ければゲインが
