23

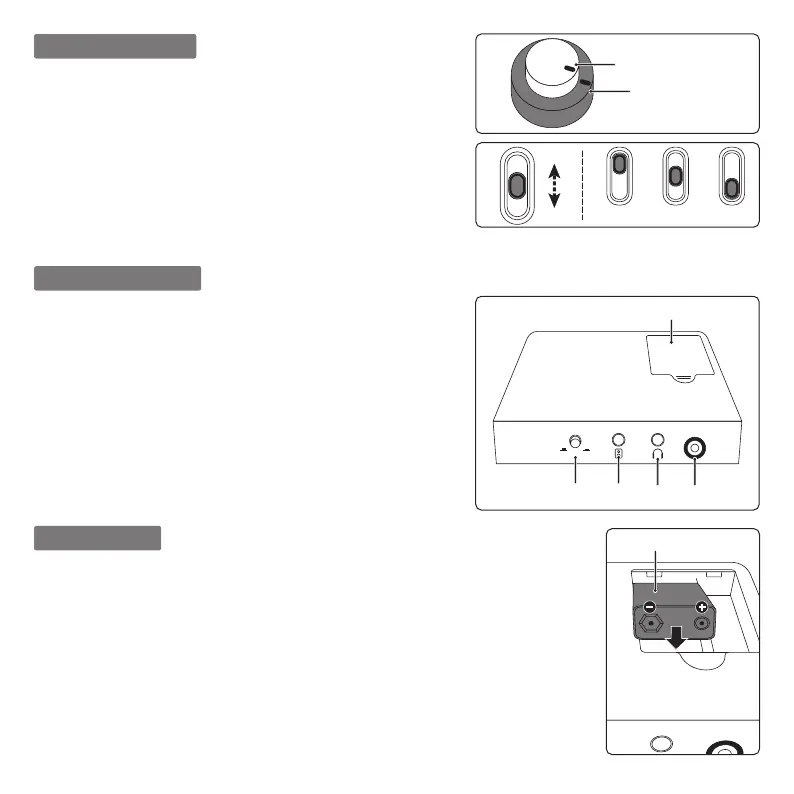

CIRCUITO DEI PICKUP
Potenziometro di Volume: Serve per controllare il livello di uscita totale del volume
della chitarra.
Potenziometro di Timbro: Serve per controllare la tonalità della chitarra.
Selettore di Livello: 3 livelli disponibili, si possono scegliere rispettivamente i diversi
pickup dall'alto verso il basso.
① Pickup a Bobina Singola
② Pickup Humbucker + Pickup a Bobina Singola
③ Pickup Humbucker
MODULO INTERFACCIA
① Vano Batteria ② Uscita da 6,35 mm (1/4")
③ Uscita da 3,5 mm (1/8") ④ Presa Jack "AUX-IN"
⑤ Pulsante di Selezione Circuito Attivo/Passivo:
1) La funzione "AUX-IN" e la funzione di uscita cuffie possono essere utilizzate
solo se è stata installata una batteria da 9V (allo stesso tempo, il segnale
"AUX-IN" può essere trasmesso alla presa jack da 6,35 mm).
2) Solo in modalità "Active (Attiva)", il segnale "AUX-IN" può essere trasmesso alla
presa jack da 6,35 mm.
3) Lo scopo principale della Modalità "Passive (Passiva)" è quello di permettere
agli utenti di utilizzare senza batteria.
4) Non vi è alcun trattamento speciale del timbro in modalità "Active (Attiva)" e
Modalità "Passive (Passiva)".
Volume
Timbro
HU SH -X
Passi v e/ A ct i v e
⑤④③②
①
ALIMENTAZIONE
Il prodotto è dotato di un amplificatore per cuffie integrato e richiede l'alimentazione a batteria. Quando il
volume diminuisce, si sente rumore o il suono è distorto, sostituire la batteria con una nuova batteria
alcalina il prima possibile.
Nota Bene:
● Utilizzare sempre una batteria da 9V, ma non utilizzare una batteria ricaricabile da 9V per l'alimentazione.
● Utilizzare sempre una batteria alcalina. La durata della batteria varia a seconda del tipo di batteria, l'uso
di una batteria al manganese comporta una durata estremamente ridotta.
● Inserire sempre la batteria seguendo le indicazioni dei segni +/-, un inserimento errato può causare
danni al circuito o causare addirittura un incendio.
● Per evitare possibili danni al prodotto dovuti alla fuoriuscita di elettrolito dalla batteria e un consumo di
energia indesiderato, rimuovere la batteria dal prodotto se si prevede di lasciare il prodotto inutilizzato
per un lungo periodo di tempo.
Batteria 9V
①②③
