Balkon güneşliğini monte
etme

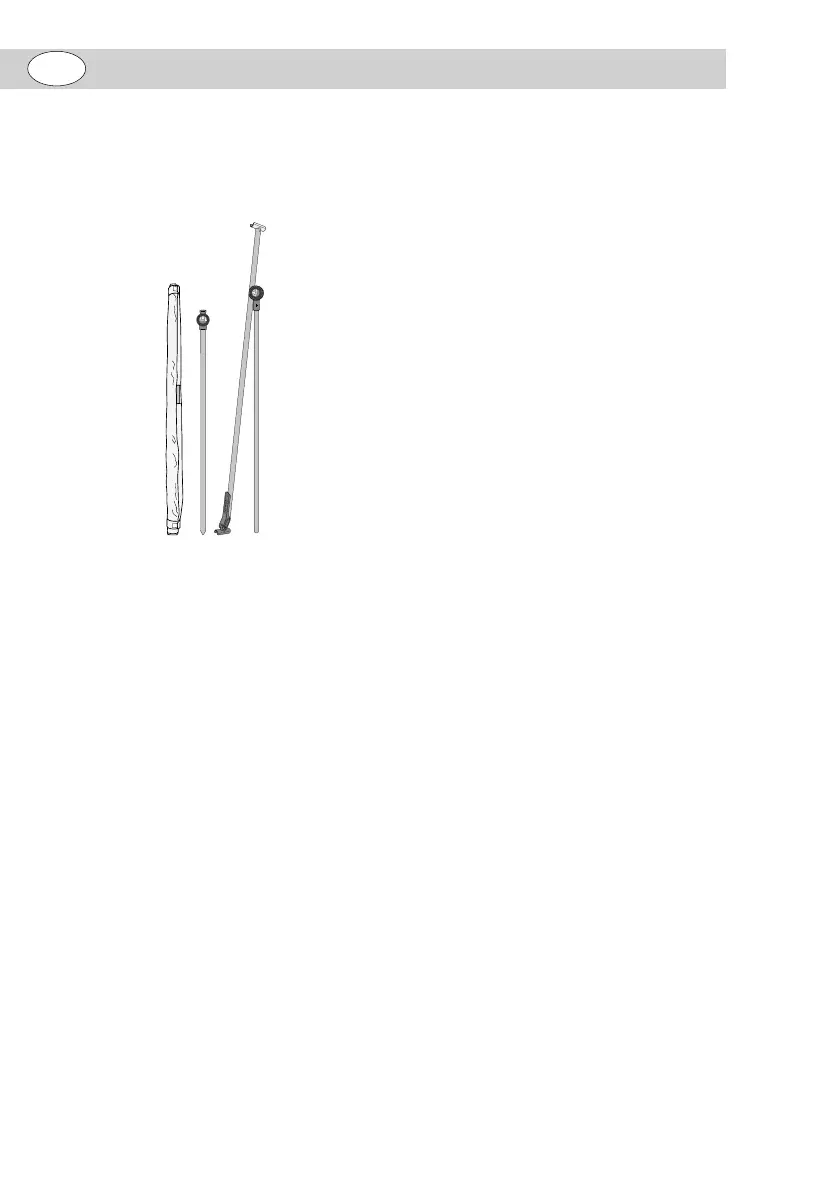

Karton içerisinde bulacaklarınız:
– 3 parça halinde balkon güneşliği
1 2 43
Lütfen dikkate alın:
– Balkon güneşliğinin teslimat kapsamı-
na ayaklık sistemi dahil değildir.
1. Alt direği 2 bir ayaklığa yerleştirin ve
orada sabitleyin. Bunun için ayaklığın
montaj talimatı ile karşılaştırın (bkz.
resim B).
2. Üst direği 4 çapraz mesnetle 3 en az
10 cm alt direğin 2 içine kaydırın ve
kabzayla 5 saat yönünde döndürerek
sabitleyin (bkz. resim C)
3. Her iki cırt cırtlı bandı 6 balkon güneş-
liğinden 1 çözün ve balkon güneşliği-
nin 1 rulosunu açın (bkz. resim D).
4. Cırt cırtlı bantları 6 tüylü kumaşa 7 sa-
bitleyin (bkz. resim D).
5. Gerdirici saplamalardan 8 birini duyu-
labilir bir KLiK! sesi çıkacak şekilde
çapraz mesnetin 3 tutucusuna 9 yer-
leştirin (bkz. resim E).
6. Diğer gerdirici saplamayı 10 çapraz
mesnetin 3 tutucusuna 11 asın ve ki-
litleme kolunu 12 çubuğa doğru yer-
leştirin (bkz. resim F ve G).
Üst direğin uzunluk ayarı
(bkz. resim C).
Lütfen dikkate alın!
– Üst direk 4 daima en az 10 santim
derinlikte alt direğin 2 içine girmeli-
dir. Aksi takdirde üst direğin 4 sağlam-
lığı sağlanamaz.
1. Kabzayı 5 saat yönünün tersinde
çevirerek açın.
2. Üst direği 4 istenilen yüksekliğe erişi-
lene kadar alt direkten 2 çekin veya
bunun içine yerleştirin.
3. Kabzayı 5 saat yönünde çevirerek
sıkın.
Çapraz mesnetin yerinin
değiştirilmesi, eğilmesi veya
döndürülmesi
Çapraz mesnetin 3 pozisyonunu, üst di-
reğe 4 bağlı olarak değiştirebilirsiniz; örn.
balkonunuzda ayaklık için sadece belirli
bir yerde yer varsa.
Lütfen dikkate alın!
– Kabzayı 13 açmak ve kapamak için
çevirirken daima çapraz mesneti 3 bir
elle sıkıca tutun.
– Çapraz mesneti 3 iterken, her taraf-
tan işareti geçmemesine dikkat edin
(bkz. resim H).
1. Kabzayı 13 saat yönünün tersine
doğru açın; bu esnada dişli 14, ek-
lem serbestçe çevrilebilecek hale ge-
lene kadar açılmalıdır (bkz. resim I).
2. Çapraz mesneti 3 in istenilen pozisyo-
na getirin, eğin veya döndürün (bkz.
resim J ve K).
3. Kabzayı 13 saat yönünde çevirerek
sabitleyin.
