Montare la tenda da balcone
Nel cartone troverete:

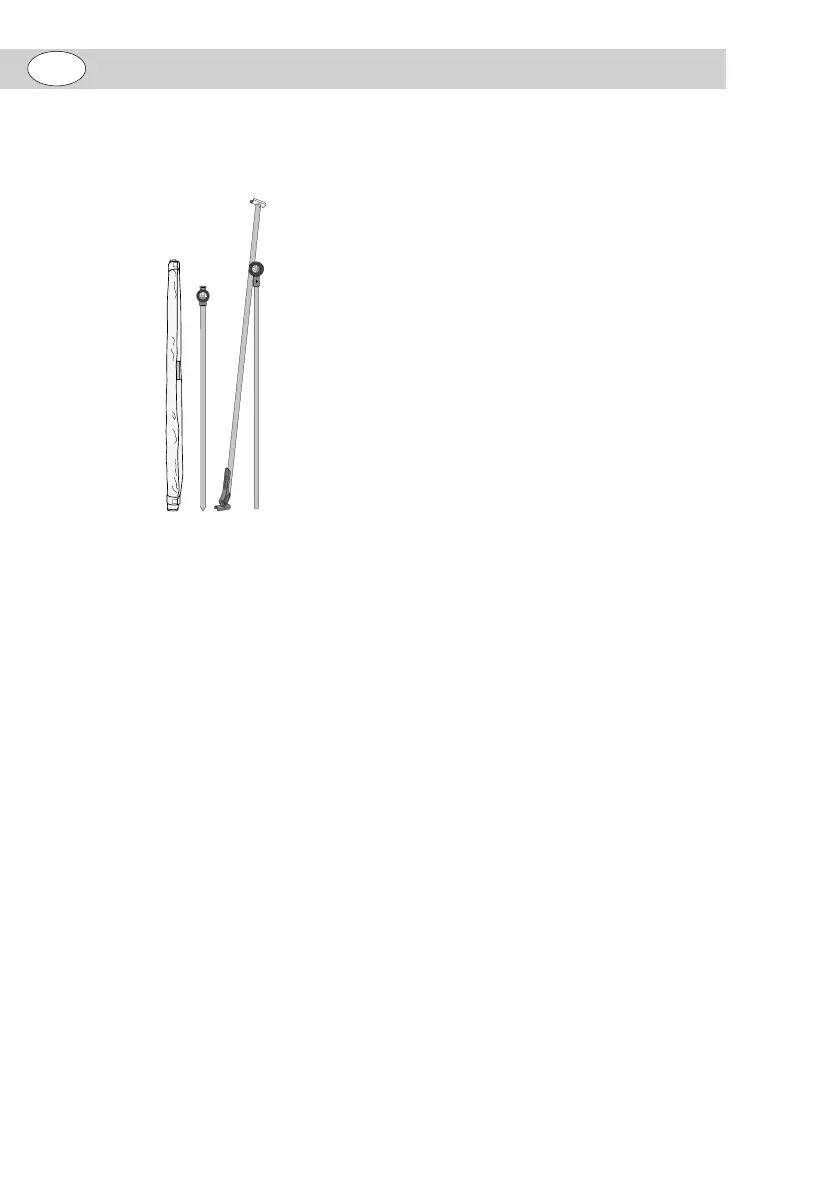

Tenda da balcone in 3 parti
1 2 43
Attenzione:
La tenda da balcone è fornita senza
sistema di supporto.
1) Inserire la stecca inferiore 2 in una ba-
se e fissarla. Consultare a tal fine le
istruzioni di montaggio della base (ve-
di figura B).
2) Lasciar scivolare la stecca superio-
re 4 con la traversa 3 per almeno
10 centimetri di profondità nella
stecca inferiore 2 e fissare ruotando
con la manopola 5 in senso orario
(vedi figura C)
3) Allentare le due cinghie in velcro 6
dalla tenda da balcone 1 e liberare la
tenda da balcone 1 (vedi figura D).
4) Fissare le cinghie in velcro 6 sulle re-
lative fasce in velcro 7 (vedi figura D).
5) Far innestare il montante 8 con un so-
noro CLIC! nel supporto 9 della tra-
versa 3 (vedi figura E).
6) Agganciare l’altro montante 10 nel
supporto 11 della traversa 3 e sposta-
re la leva di bloccaggio 12 verso l’asta
(vedi figura F e G).
Regolare la lunghezza della
stecca superiore
(vedi figura C).
Attenzione!
La stecca superiore 4 dev’essere in-
serita per almeno 10 centimetri di
profondità nella stecca inferiore 2.
Altrimenti, non è garantita la stabilità
della stecca superiore 4.
1) Svitare la manopola 5 in senso an-
tiorario.
2) Tirare o inserire la stecca superiore 4
dalla stecca inferiore 2 fino all’altezza
desiderata.
3) Bloccare la manopola 5 ruotando in
senso orario.
Spostare, inclinare o ruotare
la traversa
È possibile modificare la posizione del-
la traversa 3 rispetto alla stecca superio-
re 4 solo se sul balcone è disponibile del-
lo spazio per un piedistallo.
Attenzione!
Mentre si stringe o si allenta la mano-
pola 13 tenere la traversa 3 con una
mano.
Durante lo spostamento della traver-
sa 3, assicurarsi di non superare i se-
gni su ogni lato (vedi figura H).
1) Ruotare la manopola 13 in senso an-
tiorario fino ad aprire sufficientemen-
te la dentatura 14 così da permettere
al giunto di ruotare liberamente (ve-
di figura I).
2) Spostare, inclinare o ruotare la traver-
sa 3 nella posizione desiderata (vedi
figura J e K).
3) Ruotare la manopola 13 in senso
orario.
