Montaje del parasol para
balcón

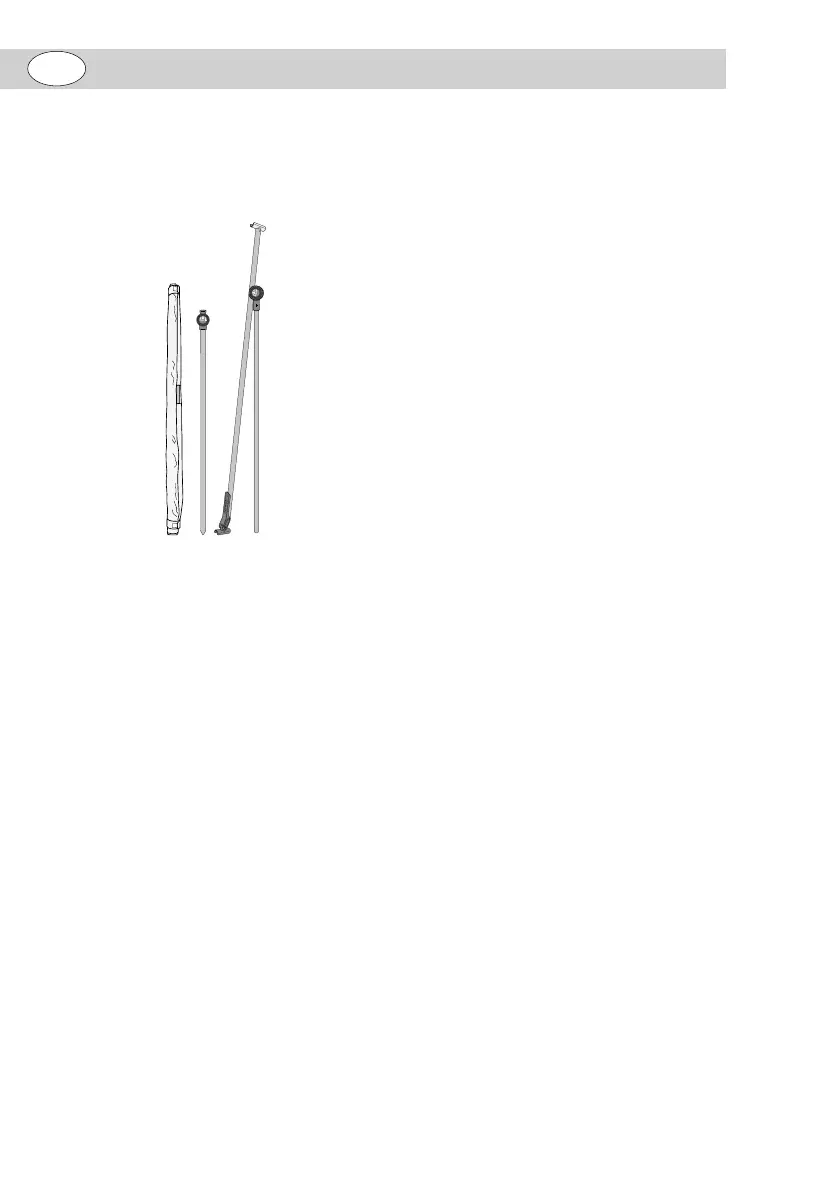

En la caja tiene:
– Parasol para balcón de 3 piezas
1 2 43
Tenga en cuenta:
– El parasol para balcón se entrega sin
sistema de soporte.
1. Meta el palo inferior 2 en un pedestal
y fíjelo. Cf. las instrucciones de mon-
taje del pedestal (véase la imagen B).
2. Meta el palo superior 4 con travesa-
ño 3 al menos 10 centímetros en el
palo inferior 2 y fíjelo con el pomo 5
en el sentido de las agujas del re-
loj (véase la imagen C)
3. Suelte los dos cierres autoadheren-
tes 6 del parasol para balcón 1 y des-
enrolle el parasol para balcón 1 (véa-
se la imagen D).
4. Fije los cierres autoadherentes 6 so-
bre las cintas afelpadas 7 (véase la
imagen D).
5. Enganche un travesaño de refuerzo 8
en el soporte 9 del travesaño 3; es-
cuchará un clic (véase la imagen E).
6. Enganche el otro travesaño de refuer-
zo 10 en el soporte 11 del travesaño 3 y
doble la palanca de bloqueo 12 con res-
pecto a la vara (véase la imagen F y G).
Ajuste de la longitud del
palo superior
(véase la imagen C).
¡Tenga en cuenta!
– El palo superior 4 se debe meter siem-
pre un mínimo de 10 centímetros en
el palo inferior 2. Si no, no se garan-
tiza la estabilidad del palo superior 4.
1. Afloje el pomo 5 en sentido contra-
rio a las agujas del reloj.
2. Meta o saque el palo superior 4 a la
altura deseada del palo inferior 2.
3. Apriete el pomo 5 en el sentido de
las agujas del reloj.
Desplazamiento, inclinación
u orientación del travesaño
Se puede modificar la posición del trave-
saño 3 en relación con el palo superior 4,
p. ej., si hay espacio para el pedestal so-
lo en un lugar determinado del balcón.
¡Tenga en cuenta!
– Al abrir y cerrar el pomo 13, sujete
siempre el travesaño 3 con una mano.
– Al mover el travesaño 3 asegúrese de
que no sobresalga de la marca por
cada lado (véase la imagen H).
1. Abra el pomo 13 en sentido contra-
rio a las agujas del reloj hasta que
el engranaje 14 esté abierto de for-
ma que la articulación gire libremente
(véase la imagen I).
2. Mueva, incline u oriente el travesa-
ño 3 a la posición deseada (véase la
imagen J y K).
3. Apriete el pomo 13 en el sentido de
las agujas del reloj.
