Montera balkongmarkisen
I kartongen finns:

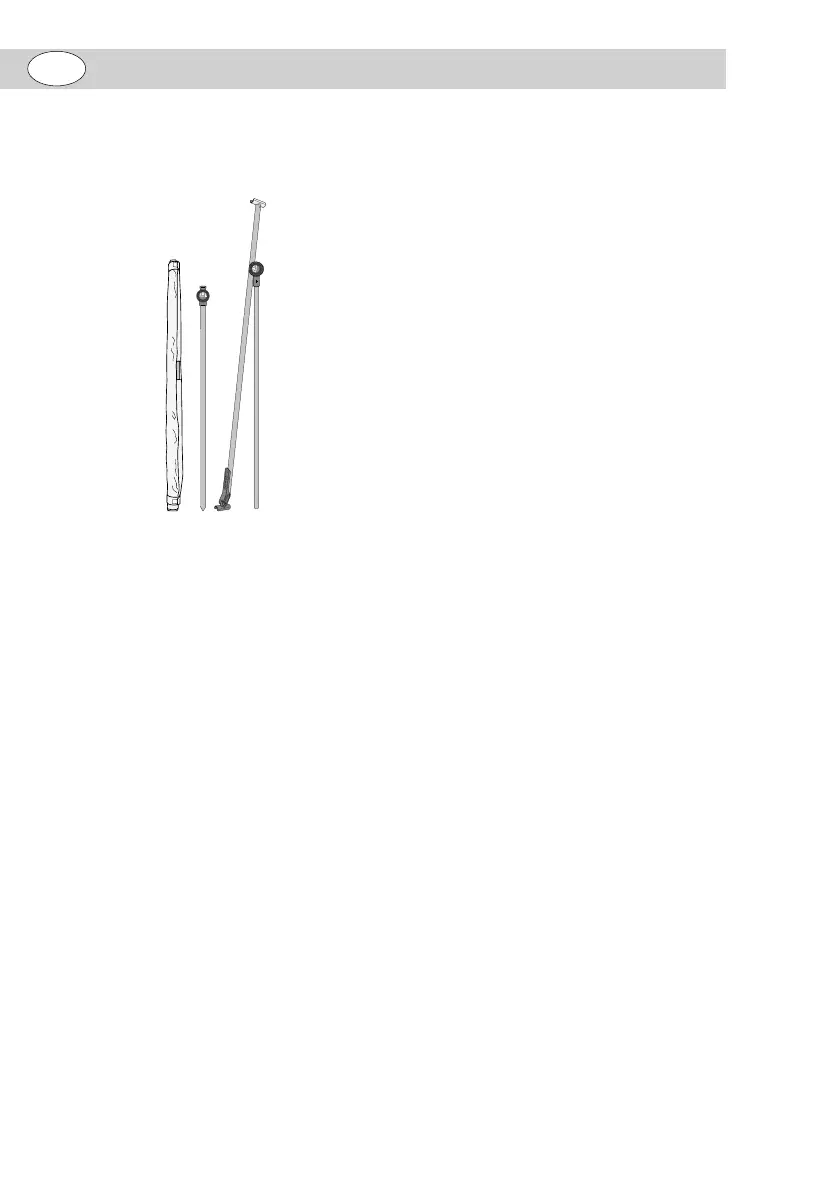

– balkongmarkis i 3 delar
1 2 43
Observera:
– Balkongmarkisen levereras utan fot-
system.
1. Sätt fast den nedre stången 2 i en fot
och fixera. Se bruksanvisningen till fo-
ten (se bild B).
2. Sätt fast den övre stången 4 med
tvärstaven 3 minst 10 centimeter
djupt i den nedre stången 2 och fixe-
ra medurs med greppet 5 (se bild C)
3. Lossa de båda kardborrebanden 6
från balkongmarkisen 1 och rulla upp
balkongmarkisen 1 (se bild D).
4. Fixera kardborrebanden 6 på de mju-
ka banden 7 (se bild D).
5. Låt den ena stabiliseringsstaven 8
snäppa in i tvärstavens 3 fäste 9 med
ett hörbart KLICK! (se bild E).
6. Häng in den andra stabiliseringssta-
ven 10 i tvärstavens 3fäste 11 och fäll
upp låsspaken 12 mot stången (se
bild F och G).
Ställa in längden på den
övre stången
(se bild C).
Observera!
– Den övre stången 4 måste alltid vara
instucken minst 10 centimeter djupt
i den nedre stången 2. Annars är det
inte garanterat att den övre stången 4
är stabil nog.
1. Lossa greppet 5 moturs.
2. Dra ut den övre stången 4 till önskad
längd ur den nedre stången 2 eller
skjut in den djupare.
3. Dra åt greppet 5 medurs.
Förskjuta, vinkla eller
svänga tvärstaven
Tvärstavens 3 läge i förhållande till den
övre stången 4 kan förändras när det till
exempel bara finns plats för markisfoten
på ett visst ställe på balkongen.
Observera!
– Håll alltid fast tvärstaven 3 med en
hand när greppet 13 öppnas eller
stängs.
– Se till att tvärstaven 3 inte överskrider
markeringen på någon av sidorna när
den förskjuts (se bild H).
1. Vrid greppet 13 moturs tills tandning-
en 14 är så långt öppen att länken kan
vridas fritt (se bild I).
2. Förskjut, vinkla eller sväng tvärsta-
ven 3 till önskat läge (se bild J och K).
3. Dra åt greppet 13 medurs.
Vrida balkongmarkisen
(se bild L)
1. Lossa greppet 5 moturs.
2. Vrid den övre stången 4 i den nedre
stången 2 till önskat läge.
3. Dra åt greppet 5 medurs.
