Montaż osłony balkonowej

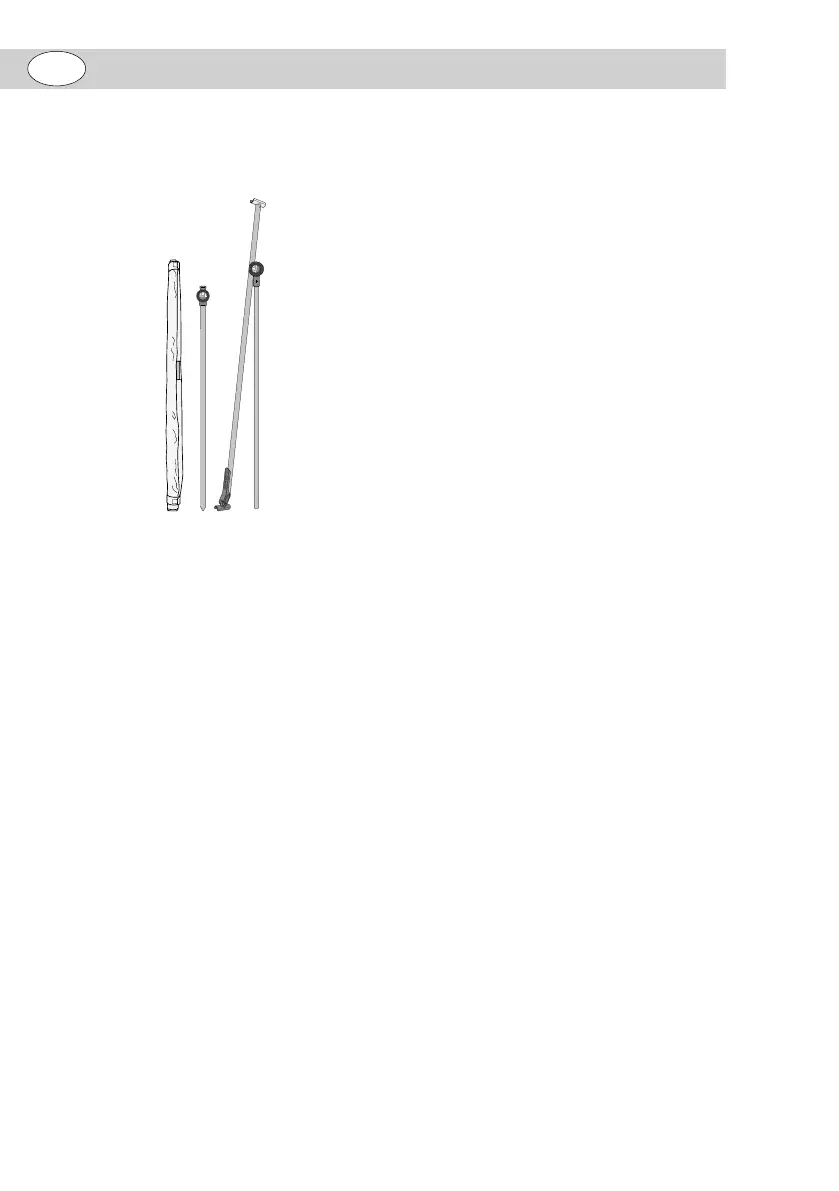

W opakowaniu znajdują się:
– Osłona balkonowa w 3 częściach
1 2 43
Należy pamiętać:
– Osłona balkonowa nie zawiera stoja-
ka.
1. Włożyć dolną część stelaża 2 do pod-
stawy i zabezpieczyć. W tym celu po-
równać instrukcję montażu podstawy
(patrz rys. B).
2. Wsunąć górną część stelaża 4 z pod-
porami ramion 3 przynajmniej 10 cm
do dolnej części stelaża 2 i przykrę-
cić gałkę 5 w kierunku zgodnym z
ruchem wskazówek zegara (patrz
rys. C)
3. Zdjąć obie taśmy na rzepy 6 z osłony
balkonowej 1 i rozwinąć osłonę balko-
nową 1 (patrz rys. D).
4. Przymocować taśmy na rzepy 6 do ta-
śm z flauszu 7 (patrz rys. D).
5. Zablokować podporę wzmacniającą 8
w uchwycie 9 podpory ramienia 3, aż
do usłyszenia wyraźnego KLIKNIĘ-
CIA (patrz rys. E).
6. Drugą podporę wzmacniającą 10 za-
wiesić na uchwycie 11 podpory ramie-
nia 3 i przełożyć pałąk blokujący 12
przez drążek (patrz rys. F i G).
Ustawianie długości górnej
części stelaża
(patrz rys. C).
Uwaga!
– Górna część stelaża 4 musi za-
wsze być wsunięta przynajmniej
na 10 centymetrów do dolnej czę-
ści stelaża 2. W przeciwnym razie nie
można zapewnić stabilności górnej
części stelaża 4.
1. Odkręcić gałkę 5 w kierunku prze-
ciwnym do ruchu wskazówek ze-
gara.
2. Wyciągnąć górną część stelaża 4 na
żądaną wysokość z dolnej części ste-
laża 2 lub wsunąć ją głębiej.
3. Przykręcić gałkę 5 w kierunku ruchu
wskazówek zegara.
Przesuwanie, pochylanie lub
przekręcanie podpór ramion
Pozycję podpór ramion 3 względem gór-
nej części stelaża 4 można zmieniać, np.
w przypadku, gdy podstawę można pod-
stawić tylko w konkretnym miejscu na
balkonie.
Uwaga!
– Podczas przykręcania i odkręcania
gałki 13, przez cały czas trzymać pod-
pory ramion 3 jedną ręką.
– Podczas przesuwania podpór ra-
mion 3 uważać, aby z żadnej strony
nie wysunęły się poza oznaczenie
(patrz rys. H).
1. Odkręcić gałkę 13 w kierunku prze-
ciwnym do ruchu wskazówek ze-
gara, aż zazębienie 14 otworzy się
na tyle, by przegub można było łatwo
przekręcić (patrz rys. I).
2. Przesunąć podporę ramion 3 do żą-
danej pozycji, pochylić lub przekręcić
(patrz rys. J i K).
