Montáž balkonové zástěny

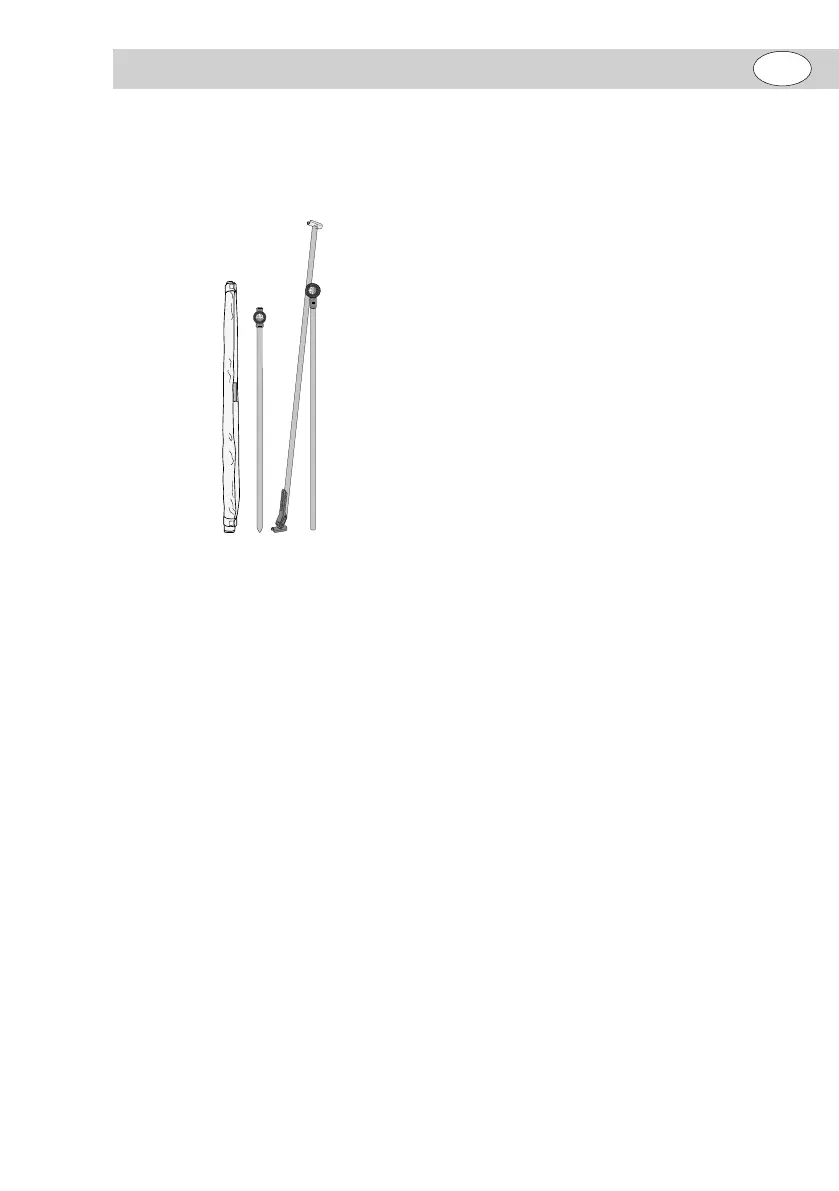

V balení naleznete:
– Balkonovou zástěnu skládající se ze
3 částí
1 2 43
Upozornění:
– Balkonová zástěna je dodávána bez
stojanového systému.
1. Spodní tyč 2 zasuňte do podstavce
a upevněte ji. Viz v tomto návodu k
montáži podstavce (viz obrázek B).
2. Horní tyč 4 s příčnou podpěrou 3 za-
suňte minimálně 10 centimetrů do
spodní tyče 2 a zafixujte ve směru
hodinových ručiček utahovacím ko-
lečkem 5 (viz obrázek C)
3. Povolte oba suché zipy 6 upevněné
na balkonové zástěně 1 la zástěnu 1
rozmotejte (viz obrázek D).
4. Suché zipy 6 zafixujte na flaušových
páscích 7 (viz obrázek D).
5. Jednu výztuhu 8 zacvakněte se slyši-
telným KLIKNUTÍM! do držáku 9 příč-
né podpěry 3 (viz obrázek E).
6. Druhou výztuhu 10 zavěste do držá-
ku 11 příčné podpěry 3 a aretační pá-
ku 12 sklopte směrem k tyči (viz obrá-
zek F a G).
Nastavení délky horní tyče
(viz obrázek C).
Upozornění!
– Horní tyč 4 musí být vždy zasunutá
minimálně 10 centimetrů do spod-
ní tyče 2. Jinak není stabilita horní ty-
če 4 zaručena.
1. Povolte proti směru hodinových ru-
čiček utahovací kolečko 5.
2. Horní tyč 4 vysuňte nebo zasuňte do
požadované délky z/do spodní tyče 2.
3. Utahovací kolečko 5 dotáhněte ve
směru hodinových ručiček.
Posunování příčné podpěry,
naklánění a natáčení
Příčnou podpěru 3 můžete v podsta-
tě posunout až k horní tyči 4, když je na
Vašem balkonu např. místo pro podsta-
vec pouze na určitém místě.
Upozornění!
– Při povolování a utahování utahovací-
ho kolečka 13 vždy jednou rukou při-
držujte příčnou podpěru 3.
– Při posunování příčné podpěry 3 dá-
vejte pozor na to, aby se na žádné
straně neposunula mimo značky (viz
obrázek H).
1. Utahovací kolečko 13 povolte proti
směru hodinových ručiček tak, až
se ozubení 14 otevře natolik, že lze
kloubem volně otáčet (viz obrázek I).
2. Posuňte příčnou podpěru 3 do poža-
dované polohy, příp. ji nekloňte nebo
natočte(viz obrázek J a K).
3. Utahovací kolečko 13 dotáhněte ve
směru hodinových ručiček.
CZ
