Montaža balkonske sjenice

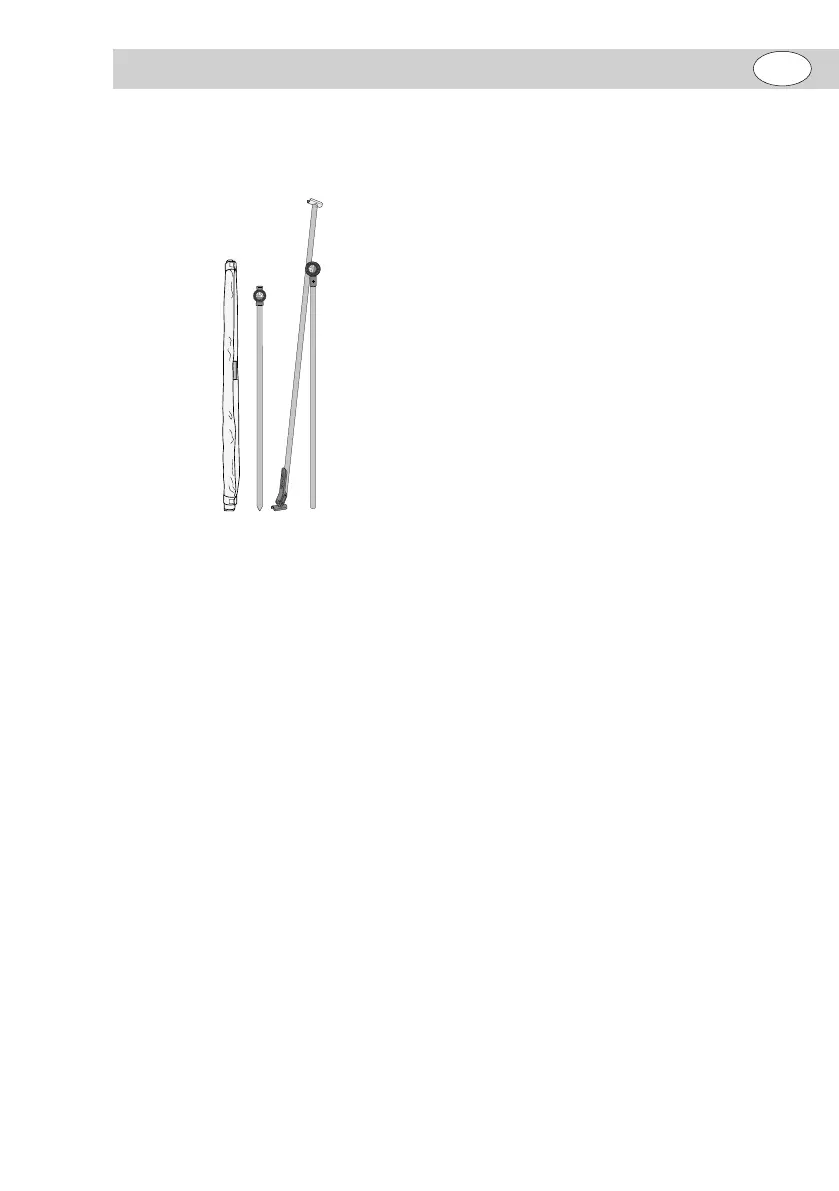

U kartonskom pakovanju nalaze se:
– Balkonska sjenica u 3 dijela
1 2 43
Obratite pažnju na sljedeće:
– Balkonska sjenica se isporučuje bez
sistema postolja.
1. Donji dio nosača 2 ugurajte u podnož-
je i tamo pričvrstite. Pregledajte pri-
tom i uputstvo za montažu podnožja
(pogledajte sliku B).
2. Pustite gornji dio nosača 4 zajedno sa
poprečnom šipkom 3 da sklizne naj-
manje 10 cm u donji dio nosača 2 pa
ga učvrstite pomoću točkića osigura-
ča 5 u smjeru kretanja kazaljke na
satu (pogledajte sliku C)
3. Obje čičak-trake 6 odvojite od balkon-
ske sjenice 1 pa razmotajte balkonsku
sjenicu 1 (pogledajte sliku D).
4. Učvrstite čičak-trake 6 na čupavim
trakama 7 (pogledajte sliku D).
5. Jedna potpora za ojačavanje 8 treba
da se uglavi uz čujno KLIK! u držač 9
poprečne šipke 3 (pogledajte sliku E).
6. Drugu potporu za ojačavanje 10 oka-
čite na držač 11 poprečne šipke 3 pa
polugu za blokiranje 12 pomjerite ka
šipki (pogledajte sliku F i G).
Podešavanje dužine gornjeg
dijela nosača
(pogledajte sliku C).
Obratite pažnju na sljedeće!
– Gornji dio nosača 4 uvijek mora da
se ugura najmanje 10 cm u donji dio
nosača 2. U suprotnom neće biti osi-
gurana stabilnost gornjeg dijela nosa-
ča 4.
1. Otpustite točkić osigurača 5 suprot-
no od kretanja kazaljke na satu.
2. Izvucite gornji dio nosača 4 do želje-
ne visine iz donjeg dijela nosača 2 ili
ga ugurajte.
3. Pritegnite točkić osigurača 5 u smje-
ru kretanja kazaljke na satu.
Pomjeranje, naginjanje ili
zaokretanje poprečne šipke
Položaj poprečne šipke 3 u odnosu na
gornji dio nosača 4 može da se mijenja
u slučaju da na vašem balkonu npr. po-
stoji samo neko određeno mjesto za pod-
nožje.
Obratite pažnju na sljedeće!
– Prilikom odvrtanja i zavrtanja točkića
osigurača 13 uvek jednom rukom čvr-
sto držite poprečnu šipku 3.
– Vodite računa da poprečna šipka 3
na svakoj strani prilikom pomjeranja
ne bude postavljena dalje od oznake
(pogledajte sliku H).
1. Odvrćite točkić osigurača 13 suprot-
no od kretanja kazaljke na satu dok
se nazubljenja 14 ne otvore toliko da
se zglob može slobodno okretati (po-
gledajte sliku I).
2. Pomjerite, nagnite ili zaokrenite po-
prečnu šipku 3 u željeni položaj (po-
gledajte sliku J i K).
3. Zategnite točkić osigurača 13 u smje-
ru kretanja kazaljke na satu.
BA
