Montaža balkonskog senika
U kartonskom pakovanju ćete naći:

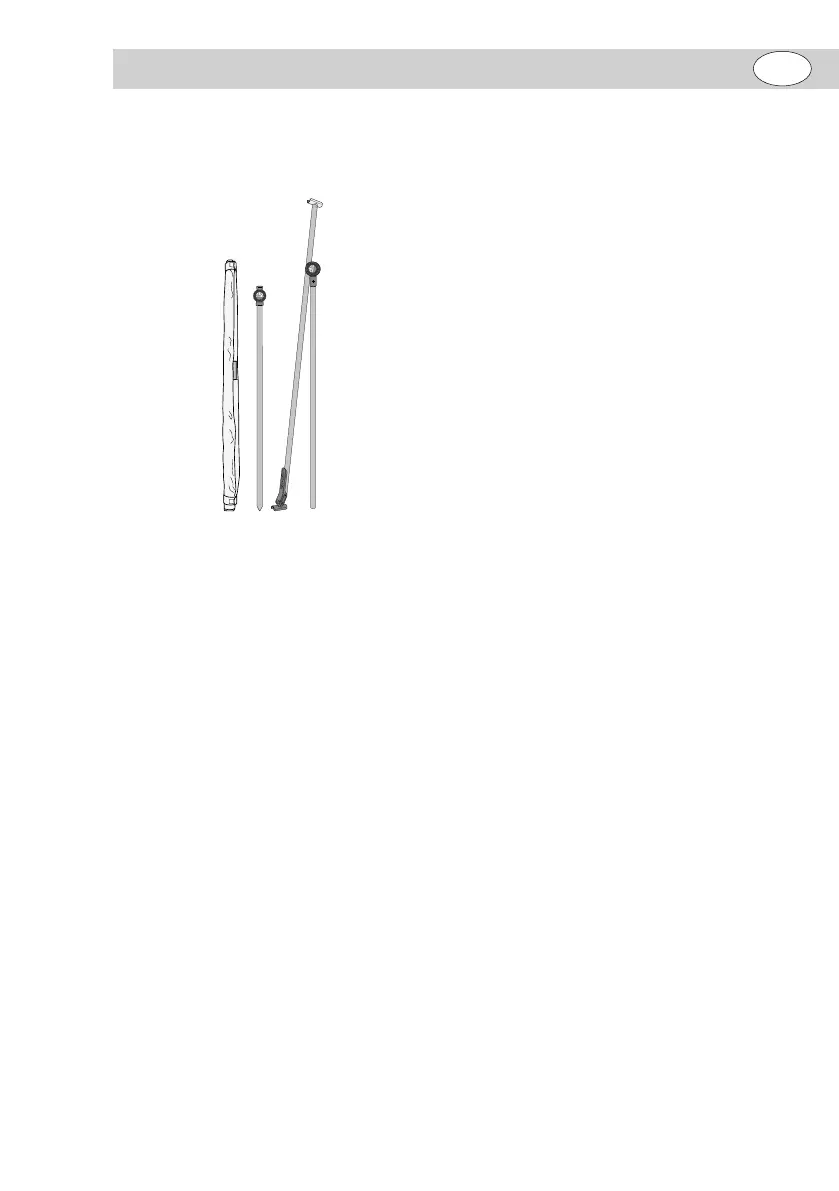

– Balkonski senik u 3 dela
1 2 43
Obratite pažnju na sledeće:
– Balkonski senik se isporučuje bez si-
stema postolja.
1. Donji nosač 2 ugurajte u postolje i ta-
mo pričvrstite. Pregledajte pri tom i
uputstvo za montažu postolja (pogle-
dajte sliku B).
2. Pustite da gornji nosač 4 zajedno sa
poprečnom žicom 3 klizeći uđe naj-
manje 10 cm u donji nosač 2 pa ga
učvrstite pomoću dugmeta osigura-
ča 5 u smeru okretanja kazaljke na
satu (pogledajte sliku C)
3. Obe čičak-trake 6 otpustite sa balkon-
skog senika 1 pa odmotajte balkonski
senik 1 (pogledajte sliku D).
4. Čičak-trake 6 učvrstite na čupavim
trakama 7 (pogledajte sliku D).
5. Jednu žicu za ojačanje 8 pustite da se
uz jasno KLIK! uglavi u držač 9 po-
prečne žice 3 (pogledajte sliku E).
6. Drugu žicu za ojačanje 10 okačite o
držač 11 poprečne žice 3 i premesti-
te polugu za blokiranje 12 prema šip-
ki (pogledajte sliku F i G).
Podešavanje dužine gornjeg
nosača
(pogledajte sliku C).
Obratite pažnju na sledeće!
– Gornji nosač 4 mora uvek da se ugura
najmanje 10 cm u donji nosač 2. Ina-
če ne može da se garantuje stabilnost
gornjeg nosača 4.
1. Otpustite dugme osigurača 5 suprot-
no od smera okretanja kazaljke na
satu.
2. Gornji nosač 4 do željene visine izvu-
cite iz donjeg nosača 2 ili ga u njega
ugurajte.
3. Pritegnite dugme osigurača 5 u sme-
ru okretanja kazaljke na satu.
Pomeranje, naginjanje ili
zaokretanje poprečne žice
Položaj poprečne žice 3 u odnosu na
gornji nosač 4 možete da promenite ka-
da na balkonu postoji samo neko određe-
no mesto za postolje.
Obratite pažnju na sledeće!
– Prilikom odvrtanja i zavrtanja dugme-
ta osigurača 13 uvek jednom rukom
čvrsto držite poprečnu žicu 3.
– Prilikom pomeranja poprečne žice 3
vodite računa da je sa svake strane
ne postavljate dalje od oznake (pogle-
dajte sliku H).
1. Odvrćite dugme osigurača 13 suprot-
no od smera okretanja kazaljke na
satu dok se ozupčenje 14 ne otvori
toliko da zglob može slobodno da se
okreće (pogledajte sliku I).
2. Poprečnu žicu 3 pomerite, nagnite ili
zaokrenite u željeni položaj (pogledaj-
te sliku J i K).
3. Zategnite dugme osigurača 13 u
smeru okretanja kazaljke na satu.
