Montaža balkonskog zaslona

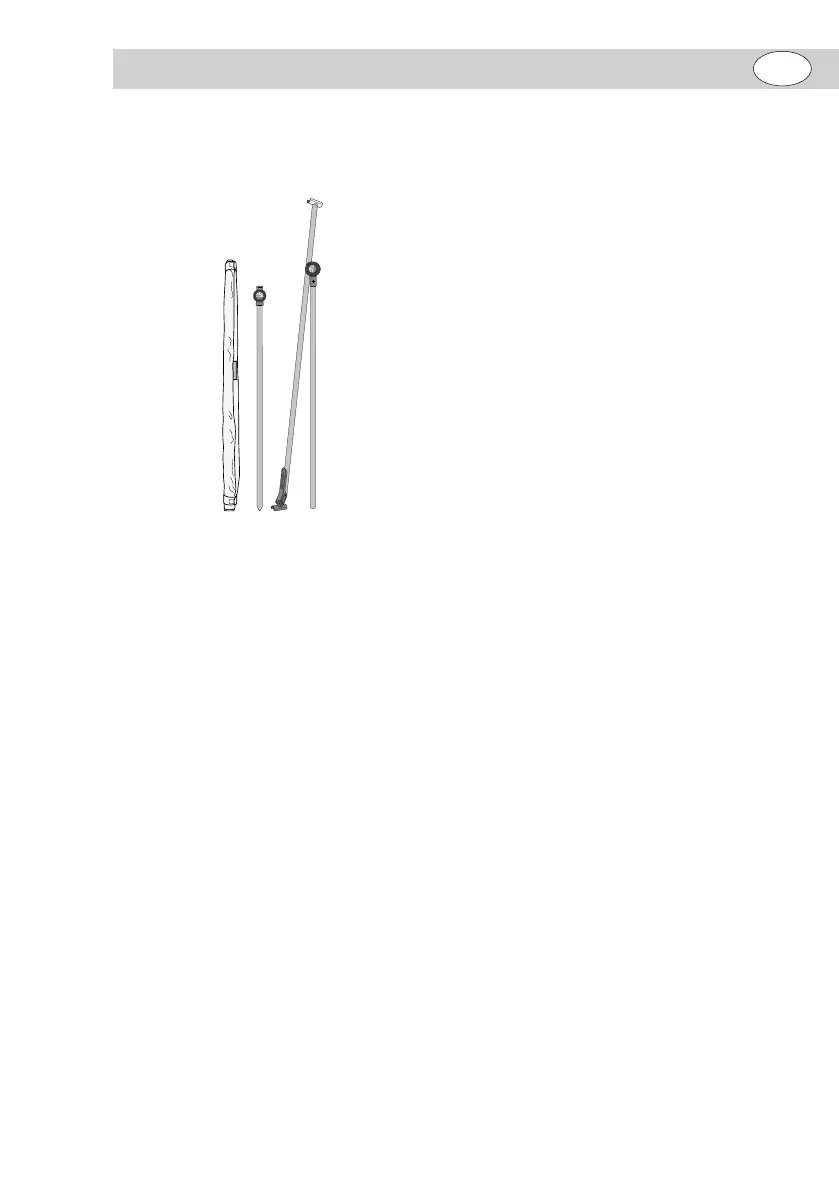

U pakiranju se nalaze:
– Balkonski zaslon u 3 dijela
1 2 43
Obratite pozornost na sljedeće:
– Balkonski se zaslon isporučuje bez
sustava postolja.
1. Donji nosač 2 utaknite u podnožje i ta-
mo pričvrstite. Dodatno pregledajte i
upute za montažu podnožja (pogle-
dajte sliku B).
2. Gornji nosač 4 pustite neka zajedno
s poprečnim žičanim nosačem 3 naj-
manje 10 cm sklizne u donji nosač 2
pa ga s pomoću kotačića 5 učvrstite
u smjeru okretanja kazaljke na sa-
tu (pogledajte sliku C)
3. Otpustite obje čičak-vrpce 6 s balkon-
skog zaslona 1 i razmotajte balkonski
zaslon 1 (pogledajte sliku D).
4. Čičak-vrpce 6 učvrstite na čupavim
vrpcama 7 (pogledajte sliku D).
5. Jedan ojačani potporanj 8 pustite ne-
ka se uz čujno KLIK! uglavi u držač 9
potpornog žičanog nosača 3 (pogle-
dajte sliku E).
6. Drugi ojačani potporanj 10 zakačite
za držač 11 poprečnog žičanog no-
sača 3 pa polugu za blokiranje 12 po-
maknite prema šipki (pogledajte sli-
ku F i G).
Namještanje dužine gornjeg
nosača
(pogledajte sliku C).
Obratite pozornost na sljedeće!
– Gornji nosač 4 mora uvijek da bude
utaknut najmanje 10 cm u donjem
nosaču 2. Inače se stabilnost gornjeg
nosača 4 ne može osigurati.
1. Otpustite kotačić 5 suprotno od
smjera okretanja kazaljke na satu.
2. Gornji nosač 4 do željene visine izvu-
cite iz donjeg nosača 2 ili ga uguraj-
te u njega.
3. Pritegnite kotačić 5 u smjeru okreta-
nja kazaljke na satu.
Pomicanje, naginjanje
ili zakretanje poprečnog
žičanog nosača
Položaj poprečnog žičanog nosača 3 u
odnosu na gornji nosač 4 možete promi-
jeniti ako npr. na vašem balkonu posto-
ji samo neko određeno mjesto za pod-
nožje.
Obratite pozornost na sljedeće!
– Pri odvrtanju i zavrtanju kotačića 13
uvijek jednom rukom čvrsto držite po-
prečni žičani nosač 3.
– Pri pomicanju poprečnog žičanog no-
sača 3 pripazite da ga na svakoj stra-
ni ne postavite dalje od oznake (po-
gledajte sliku H).
1. Kotačić 13 odvrćite suprotno od
smjera okretanja kazaljke na satu
dok se ozupčenje 14 ne otvori toliko
da se zglob može slobodno okretati
(pogledajte sliku I).
2. Poprečni žičani nosač 3 pomaknite,
nagnite ili zakrenite u željeni položaj
(pogledajte sliku J i K).
3. Zategnite kotačić 13 u smjeru okre-
tanja kazaljke na satu.
