Az erkély fényrekesz
telepítése

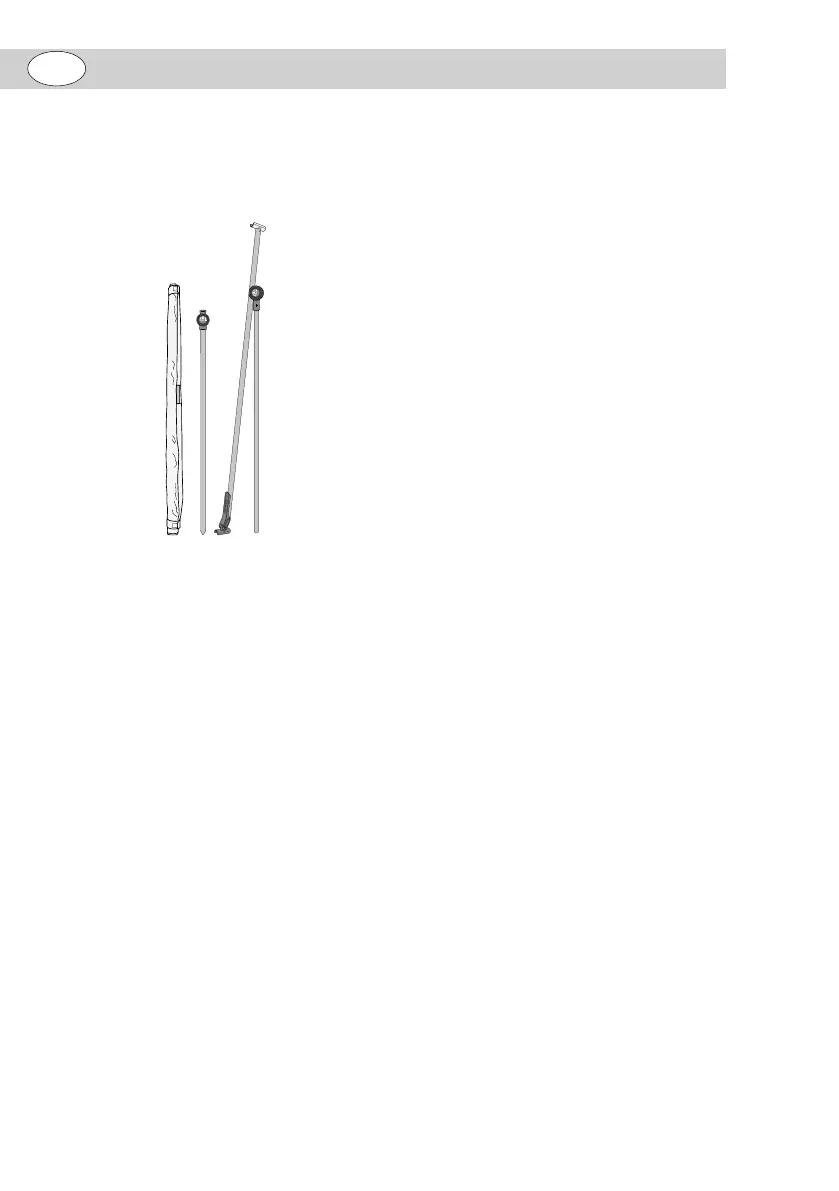

A dobozban az alábbiak találhatók:
– Erkély fényrekesz 3 alkarészből
1 2 43
Kérjük, vegye figyelembe:
– Az erkély fényrekesz csomagolása az
állványt nem tartalmazza.
1. Az alsó rudat 2 helyezze egy talpba
és rögzítse. Lásd ezzel kapcsolatba a
talp szerelési útmutatóját (lásd B áb-
ra).
2. A felső rudat 4 és a keresztrudat 3
csúsztassa legalább 10 cm-el az al-
só rúdba 2 és rögzítse a gombbal 5 el-
fordítva azt az óramutatók irányával
megegyező irányba (lásd C ábra)
3. A két tépőzáras szalagot 6 távolítsa el
az erkély fényrekeszről 1 és nyissa ki
az erkély fényrekeszt 1 (lásd D ábra).
4. A tépőzáras szalagokat 6 rögzítse a
gyapjúszalagokra 7 (lásd D ábra).
5. Az egyik szabályozót 8 rögzítse egy
hallható KATTANÁSSAL! a kereszt-
rúd 3 tartójába 9 (lásd E ábra).
6. A másik szabályozót 10 helyezze
a keresztrúd 3 tartójába 11 és a re-
teszkart 12 helyezze a rúdhoz (lásd F
és G ábrák).
A felső rúd hosszának
szabályozása
(lásd C ábra).
Kérjük, vegye figyelembe!
– A felső rudat 4 helyezze legalább
10 cm-el az alsó rúdba 2. Ellenkező
esetben a felső rúd 4 stabilitása nem
biztosított.
1. Lazítsa meg a gombot 5 elfordítva azt
az óramutatók irányával ellentétes
irányba.
2. A felső rudat 4 emelje ki az óhajtott
magasságig az alsó rúdból 2 vagy
nyomja azt alsó rúdba.
3. Rögzítse a gombot 5 elfordítva azt az
óramutatók irányába.
A keresztrúd mozdítása,
megdöntése vagy billentése
A keresztrúd 3 pozícióját módosítsa rela-
tívan a felső rúdhoz 4 amennyiben, pl. er-
kélyén korlátozott a hely a talp számára.
Kérjük, vegye figyelembe!
– A gomb 13 elmozdításakor vagy el-
fordításakor a keresztrudat 3 rögzít-
se egy kézzel.
– A keresztrúd 3 elmozdításakor legyen
figyelmes és bizonyosodjon meg ar-
ról, hogy egyik oldal sem haladja meg
a jelölést (lásd H ábra).
1. A gombot 13 fordítsa az óramutatók
irányával ellentétes irányba míg a
fogazat 14 nyílása lehetővé teszi a
csukló szabad forgását (lásd I ábra).
2. A keresztrudat 3 állítsa, döntse vagy
billentse az óhajtott pozícióba (lásd J
és K ábra).
3. Rögzítse a gombot 13, elfordítva azt
az óramutatók járásával megegye-
ző irányba.
