ÉTAPE 3
Îlot de cuisine avec 2 tabourets
DA7867

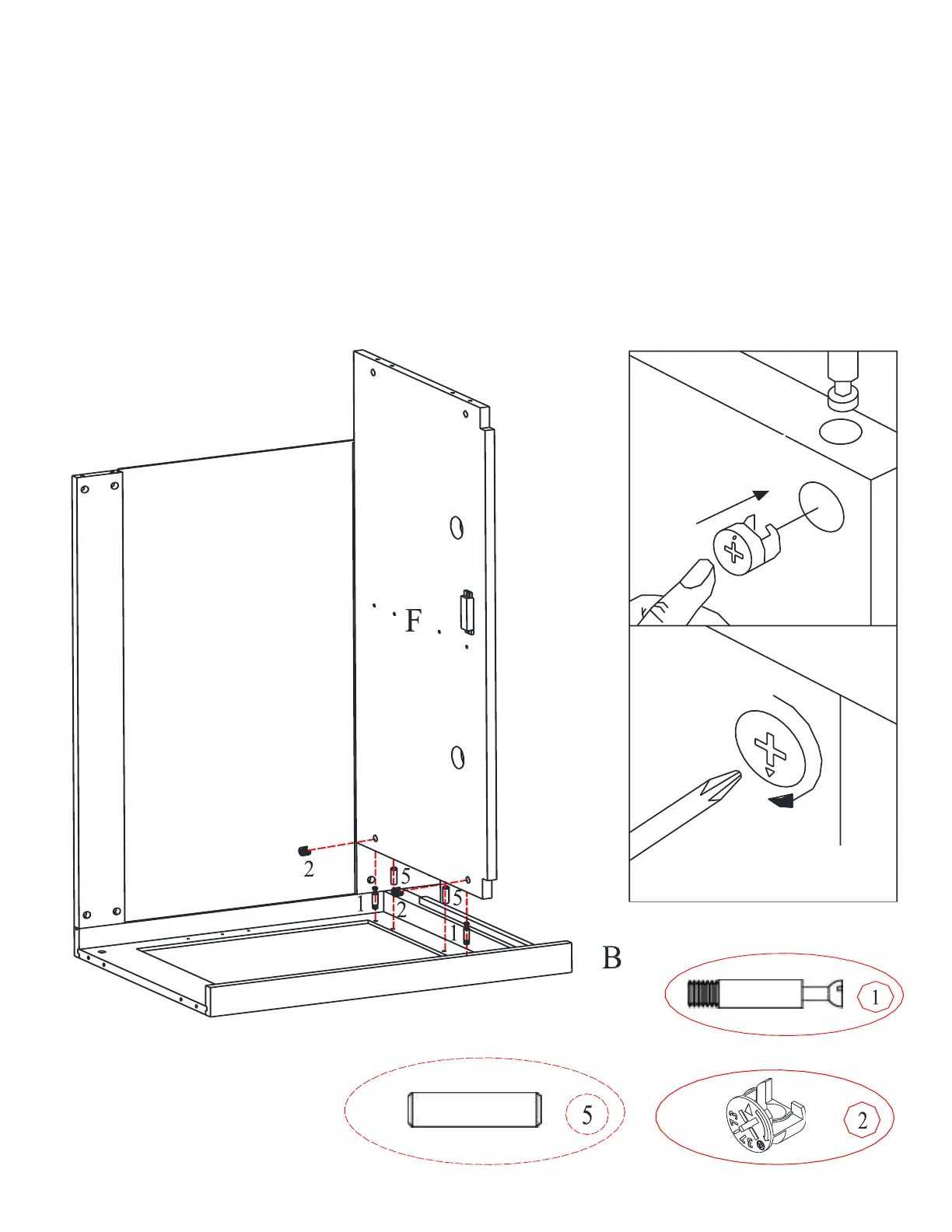

Insérez des boulons à came (1) et des goujons de bois (5) dans le côté droit (B).
Insérez des verrouillages à came (2) dans le panneau central (F).
Attachez le panneau central (F) avec le côté droit (B) et fixez-les en tournant les verrouillages à came (2)
½ tour dans le sens horaire avec un tournevis cruciforme (non compris).
Alignez l’encoche du
verrouillage à came
avec le boulon à came
½ tour dans le sens horaire pour serrer
