ÉTAPE 4
Îlot de cuisine avec 2 tabourets
DA7867

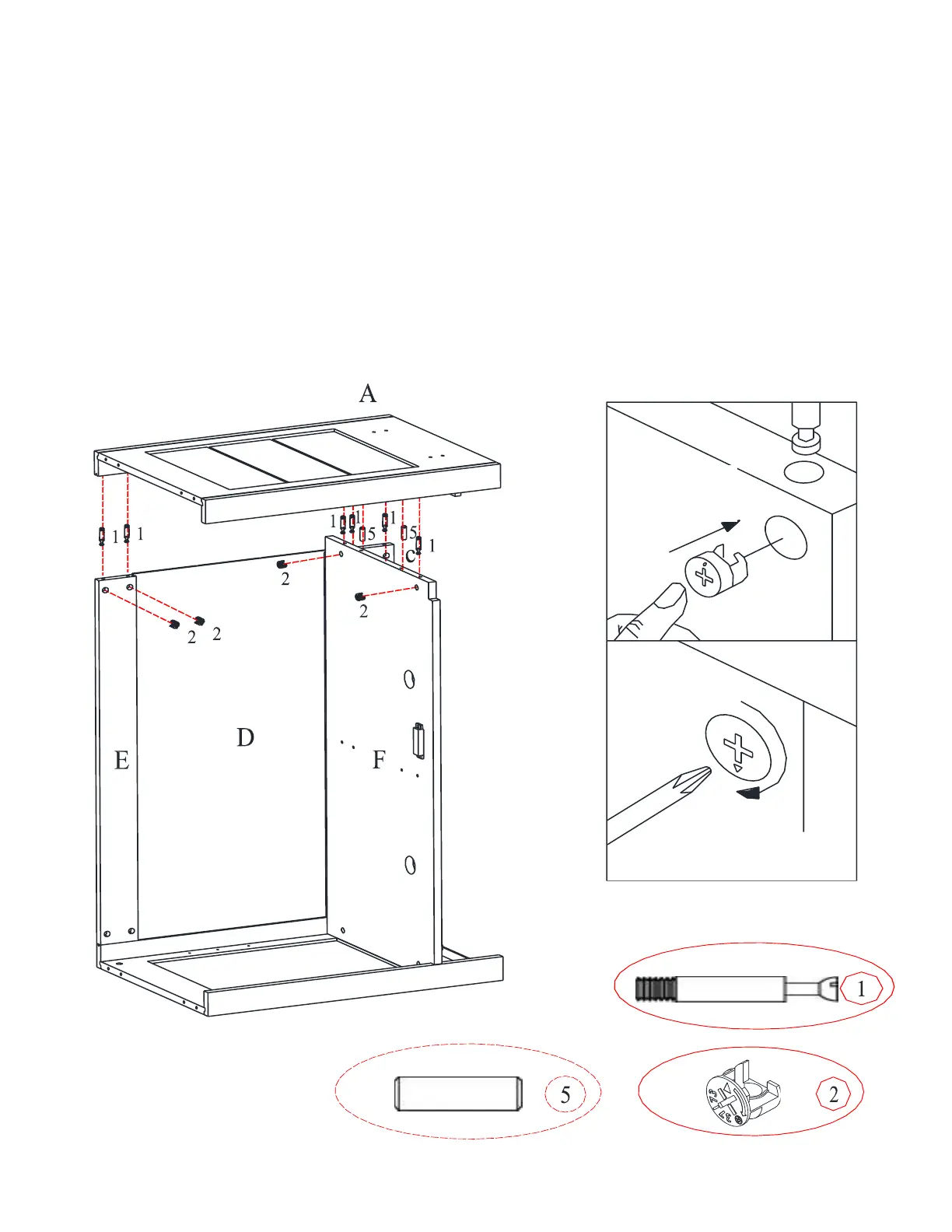

Insérez des boulons à came (1) dans le côté gauche (A).
Insérez des verrouillages à came (2) dans le panneau central (F), dans le support supérieur (C) et dans le
support inférieur (E) tel qu’illustré ci-dessous.
Insérez des goujons de bois (5) dans le panneau central (F).
Attachez le côté gauche (A) à l’unité déjà assemblée tel qu’illustré ci-dessous et fixez-les en tournant les
verrouillages à came (2) ½ tour dans le sens horaire avec un tournevis cruciforme (non compris).
½ tour dans le sens horaire pour serrer
Alignez l’encoche du
verrouillage à came
avec le boulon à came
