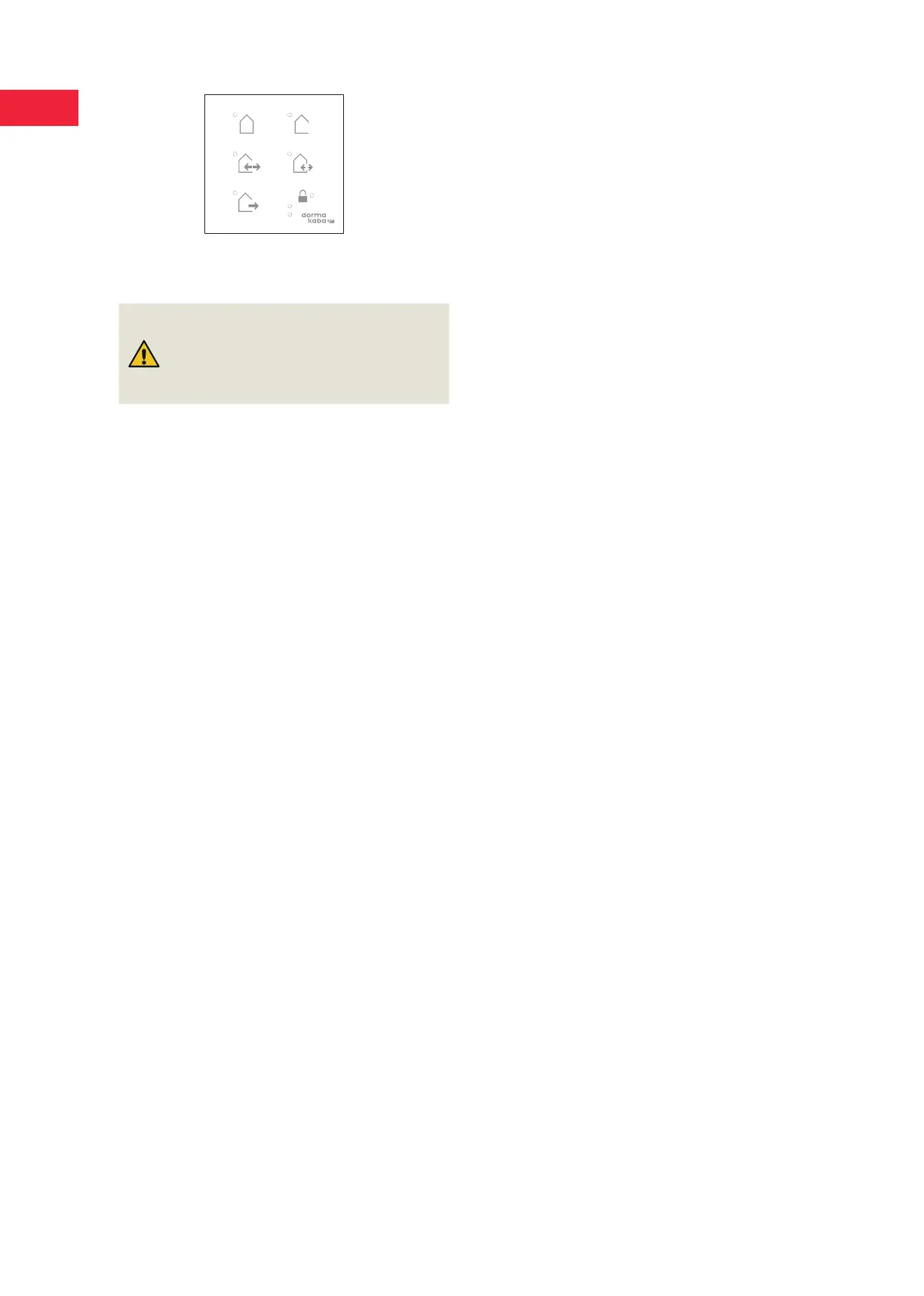

1
2
3
4
5
DAUERAUF(4)
TEILOFFEN (5)
(1) AUS
(2) AUTOMATIK
(3) AUSGANG
1 Inbetriebnahme
Achtung!
Arbeiten an Elektroanlagen dürfen nur
von geschulten Fachkräften ausgeführt
werden. Anschluss nicht unter Spannung
durchführen - Kurzschlussgefahr!
1. Anschlüsse gemäß Anschlussplan herstellen.
2. Versorgungsspannung 24 VDC anschließen.
Beim Anschluss von 2 DCW Programmschaltern
an einen Antrieb, müssen die Steckpositionen der
Brücken unterschiedlich sein (H oder L)
2 Bedienungsanleitung
Der Programmschalter kann ausschließlich an
Antrieben mit DCW Bus verwendet werden.
Der Programmschalter ist für den Einsatz in die
zum System 55 gehörenden Schalterprogramme
geeignet. Er passt in jede Standard Unterputz-
und Aufputzdose. Der Programmschalter ist mit
einem individuell einstellbaren Code gesichert. Der
Code kann über einen zusätzlich anzuschließenden
Schlüsselschalter oder -taster gesichert werden.
2.1 Ändern der Betriebsart
1. Programmschalter durch Codeeingabe entriegeln.
Werkseinstellung = 1 - 1 - 1 - 1
Es werden immer die zuletzt eingegebenen 4 Ziffern
ausgewertet. Bei Falscheingabe, Code direkt noch
einmal eingeben.
‣ Der Programmschalter ist entriegelt, wenndie
Leuchtdiode der aktuellen Betriebsart blinkt.
2. Die Betriebsart durch Tastendruck einstellen.
‣ Die Leuchtdiode der gewählten Betriebsart
leuchtet.
1 Minute nach dem letzten Tastendruck wird der
Programmschalter automatisch wieder verriegelt.
2.2 Codeänderung
1. Programmschalter entriegeln.
2. Tasten 1 und 2 gleichzeitig ca. 3 Sekunden lang
drücken.
‣ Leuchtdioden der Tasten 1 bis 4 leuchten.
3. Den neuen vierstelligen Code eingeben.
Der Code ist immer vierstellig und beschränkt auf die
Ziffern 1 bis 5. Die Ziffern können in jeder beliebigen
Reihenfolge und auch doppelt verwendet werden.
‣ Nach jeder Eingabe erlischt eine Leuchtdiode.
Sind alle vier Stellen eingegeben (alle
Leuchtdioden erloschen), ist der neue Code
aktiv. Die aktuelle Betriebsart wird wieder
angezeigt.
2.3 Entriegelung über Schlüsselschalter /
-taster
Soll die Entriegelung ausschließlich über den
Schlüsselschalter oder -taster erfolgen, muss hierzu
der Code auf 0 - 0 - 0 - 0 geändert werden.
1. Programmschalter über den Schlüsselschalter/
-taster entriegeln.
2. Tasten 1 und 2 gleichzeitig ca. 6 Sekunden lang
drücken.
‣ Nach 3 Sekunden leuchten die Leuchtdioden
1 bis 4 auf, nach 6 Sekunden erlöschen
diese wieder. Die aktuelle Betriebsart wird
angezeigt. Der Code ist jetzt auf 0 - 0 - 0 - 0
eingestellt und die Entriegelung nur noch über
den Schlüsselschalter/ -taster möglich.
Soll der Code erneut geändert werden ist hierzu die
Entriegelung über den Schlüsselschalter/ -taster
erforderlich und wie oben beschrieben zu verfahren.
Wurde der Programmschalter über den Schlüssel-
schalter/ -taster entriegelt, muss folgendes beachtet
werden.
Bei Entriegelung über den Schlüsseltaster wird
der Programmschalter 1 Minute nach dem letzten
Tastendruck automatisch verriegelt.
Bei Entriegelung über den Schlüsselschalter, muss
auch die Verriegelung über den Schlüsselschalter
erfolgen.
2.4 Maßnahmen bei vergessenem Code
1. Spannung abschalten und ggf. Akku abziehen.
2. Tasten 1 und 3 drücken und gedrückt halten.
3. Spannung einschalten und ggf. Akku
aufstecken.
4. Tasten loslassen.
‣ Der Code ist auf 1 - 1 - 1 - 1 voreingestellt. Der
Programmschalter steht auf AUS
2.5 Spannungsausfall
Nach einem Spannungsausfall steht der
Programmschalter in der zuletzt aktiven Betriebsart.
2.6 Störung NUR bei Fluchtwegtüren aktiv!
Eine Betriebsstörung wird durch die rote LED am
Programmschalter angezeigt.
Die Blinkhäufigkeit zeigt den Fehlercode an.
Bsp. 1x Blinken =Fehler 1, 2x Blinken =Fehler 2 usw.
Nach einer kurzen Pause wiederholt sich das Blinken.
DE
2
EPS-DCW
2023-03
WN 056751 45532
dormakaba Betriebsanleitung
