Hinweise zur Inbetriebnahme
Zum Einschalten der RWA-Zentrale folgende Sicht- und Funktionsprüfungen durchführen.
Alle Kabel
angeschlossen?
Werkseinstellung?
(DIP-Schalter)
10kΩ Widerstand
im RT-Taster?
Endmodul 2x47kΩ
in Abzweigdose?
Netz einschalten
Netzkontrolle
leuchtet?
Akkuleitungen
anklemmen, Kontrolle
leuchtet?
RWA-Klappe
öffnet und schließt?
Alle notwendigen Abschlußwiderstände angeschlossen?
Die RWA-Komponenten sind leitungsüberwacht.
Eine Störung wird im Auslieferungszustand der Zentrale als
Alarm geschaltet und der Rauchabzug öffnet selbsttätig und
lässt sich nur unter besonderen Bedingungen zurückstellen.
ja
ja
ja
ja
ja
ja
ja
Funktionsprüfung Alarm/Reset und Lüftung
ja
Bei Teil- und unvollständigen Anschluss von
Komponenten ist mit Funktionsstörungen zu
rechnen.
Folgende Anschlüsse überprüfen:
Netz 230V, Antriebe, RT-Taster, ggf.
Brandmelder und Lüftertaster.
Siehe Anschlusspläne Seite 11-13.
Auslieferungszustand der DIP-Schalter
siehe Seite 9.
Widerstand muss im elektrisch letzten Taster
auf Klemmen 3 / 8 (Typ RT 45) geklemmt
sein. Siehe Anschlusspläne Seite 11-12.
Widerstand muss im letzten oder einzigen
Brandmelder auf Klemme 2 und 4
(Typ FO/FT) geklemmt sein.
Ist kein Brandmelder vorhanden, verbleibt
der Widerstand in der Zentrale zwischen
Klemme RM "R" und "–".
Siehe Anschlusspläne Seite 13.
10kΩ Widerstand
im Brandmelder?
ja
Endmodul beim letzten oder einzigen Antrieb
in der Abzweigdose auf Leitung 5 orange,
6 schwarz und 7 schwarz klemmen.
Siehe Anschlussplan Seite 11.
Leitungsschutzsicherung in der E-Verteilung
und Sicherung in der Zentrale überprüfen.
Netz noch immer nicht vorhanden oder Linie
abgeschaltet oder Sicherung defekt.
Siehe Abschaltzustand Seite 13.
Evtl. Antrieb umpolen.
nein
nein
nein
nein
nein
nein
nein
nein

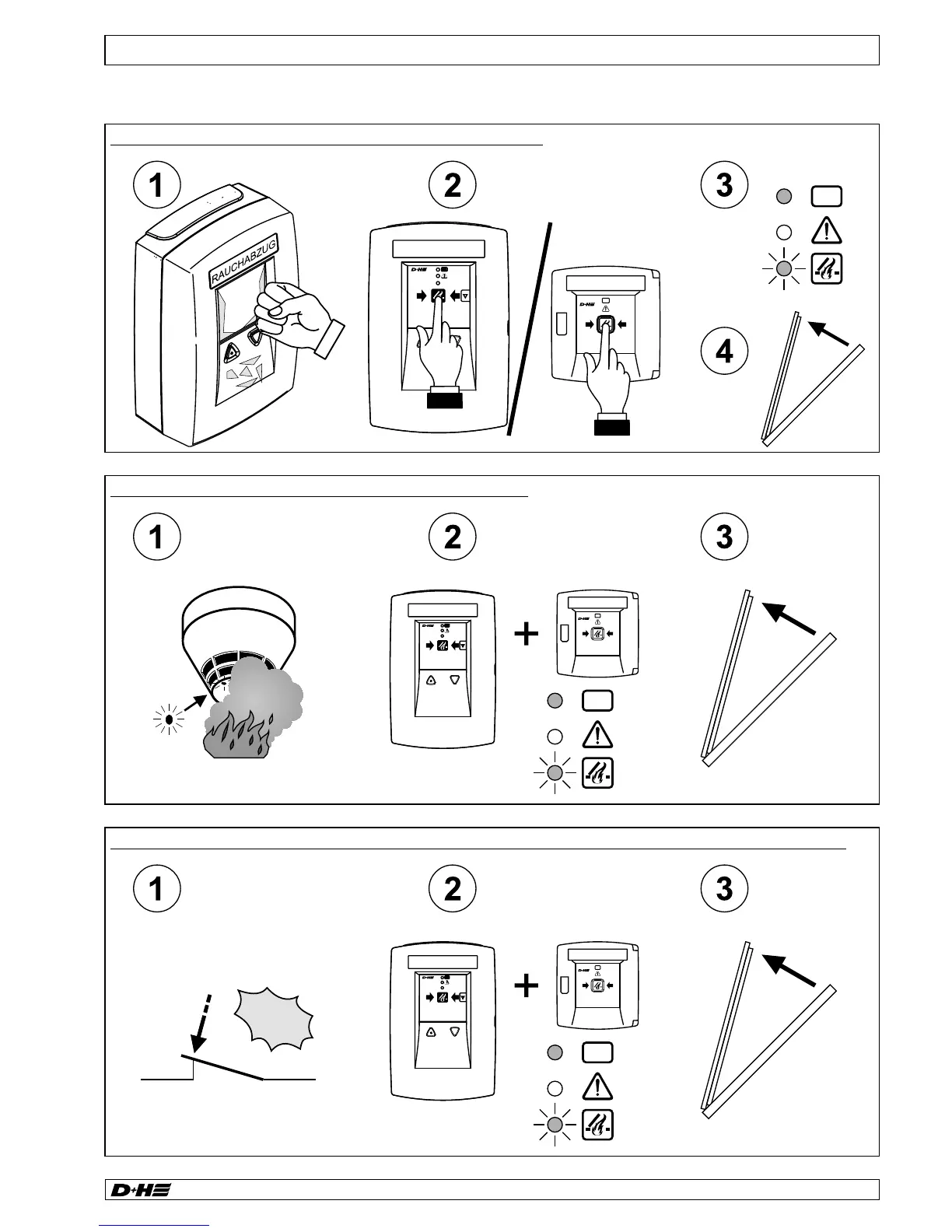

Bedienung - Auslösen bei Alarm
c
lic
k
Kontakt der
Fremdansteuerung
RAUCHABZUG
OK
RAUCHABZUG
RZN / RT
OK
Manuelles Öffnen durch Rauchabzugstaster:
Automatisches Öffnen durch Brandmelder:
Automatisches Öffnen durch Fremdansteuerung (z. B. Brandmeldezentrale):
RZN / RT
OK
RAUCHABZUG
OK
RAUCHABZUG
RZN / RT
OK
OK
RAUCHABZUG
oder
RAUCHABZUG
