Übersicht Bedienelemente
Ansicht Grundplatine
Anzeige Windgeschwindigkeit
Anzeige Windsignal-Speicherfunktion
Einstellen Signalspeicherzeit
Einstellen Windstärke
Anzeige Wind
Anzeige Regen
Schalter für Automatikbetrieb
Anzeige Automatikbetrieb
WRZ 8000 WRZ
Deutsch Deutsch

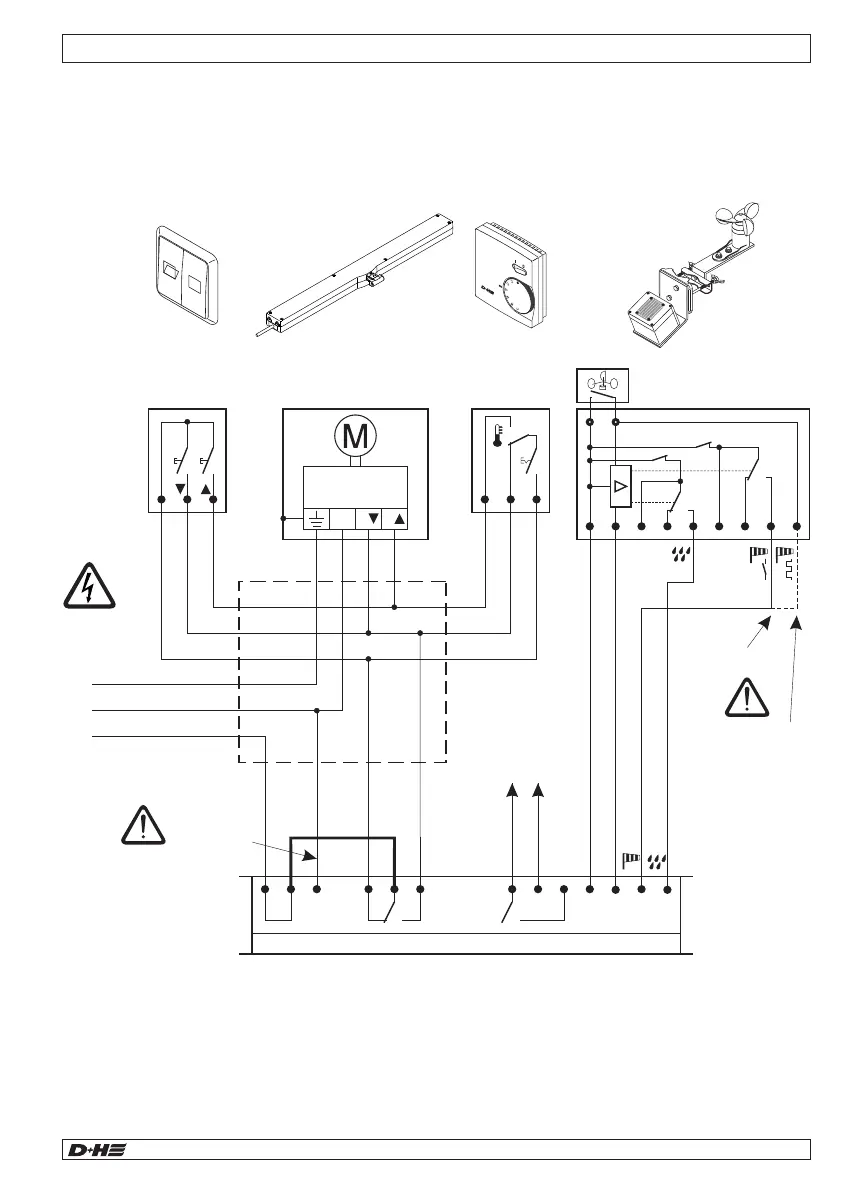

Anschluss Übersicht
+
NLL r u a 1
– – +
2 3 4 5 6 7
WRZ / WRZ 8000
L
N
PE
230 V AC
50 Hz
–
+
1 2 4 3 5 7 6 8 9
WRG 82
S 1/1
S 1/2
P3 P4
LLN
P
LT 84-U-V RTR 231
3 1 5
D+H 230 V Antriebe
(max. 8)
Abzweigdose
TRL 8
siehe Seite 6
Brücke
einlegen!
WRZ
WRZ 8000
230 V AC,
50 Hz
L
N
PE
Netzanschluss
Schaltausgang für
230 V AC Antriebe
24 V DC Anschluss
für TRL 8
24 V DC Anschluss für
Wind-Regen-Geber
Primärsicherung
T 0,2 A
(Ersatzsicherung
im Deckel)
1 2 3 4 5 6 7
