- 7 -
OKCE 80, OKCE 100, OKCE 125, OKCE 160, OKCE 200

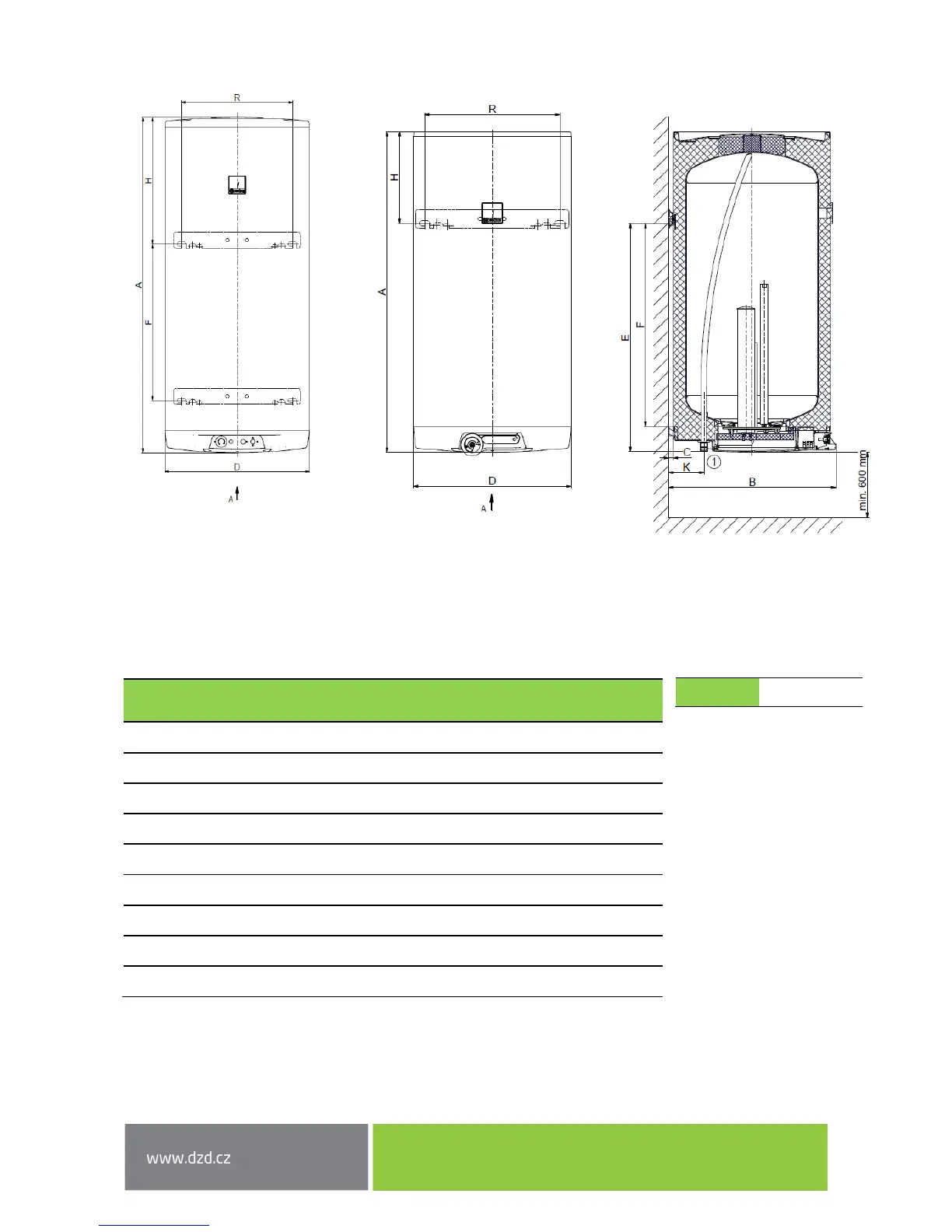

Figure 2
Table 2
OKCE 80 OKCE 100 OKCE 125 OKCE 160 OKCE 200
A
757 902 1067 1255 1290
B
562 562 562 562 600
C
14 14 14 14 14
D
524 524 524 524 584
E
605 725 760 1000 795
F
508 654 682 925 600
H
142 167 297 245 485
K
116 116 116 116 116
R
450 450 450 450 450

3/4" outer
Upper and lower Hinge 200L
4 anchoring screws
Dimensions 450mm and F
check before drilling
Upper hinge 50 - 160L
2 anchoring screws
