ACCESSOIRE POUR USAGE AVEC LES OUTILS
ROTATIFS DREMEL MODÈLES 275, 285, 395, 245,
250, 270, 280, 370, 380, 398 ET 850 RECHARGEABLE.
ATTENTION : Cet accessoire permet de transformer
l’outil rotatif Dremel en toupie pour l’exécution de figures
à main levée, de feuillures, de rainures et de cercles.
1. L’accessoire de toupillage est vendu assemblé et prêt
pour le toupillage à main levée ou à l’aide de fers guidés.
Les outils de type II et III se glissent dans les
SUPPORTS SUPÉRIEUR et INFÉRIEUR sans faire appel
à un manchon. Dans le cas des outils de type I, IV, V et
398, le MANCHON NOIR est utilisé dans le support
inférieur. L’introduire en place avec le rebord intérieur en
bas.
REMARQUE : Avec les outils rotatifs modèles 245, 270,
280, 370 et 380, il faut faire appel aux deux MANCHONS
GRIS. Introduire le grand manchon dans le support
supérieur et le petit dans le support inférieur.
Avec l’outil rotatif modèle 250, seul le petit manchon gris
est requis. L’installer dans le support inférieur.
2. Desserrer de plusieurs tours les deux ÉCROUS DE
SERRAGE. Placer l’outil rotatif dans les supports en
s’assurant que le nez de l’outil repose contre le rebord
situé au fond du support inférieur. Orienter le
COMMUTATEUR et le BLOCAGE DE L’ARBRE vers
l’avant, puis fixer l’outil en place en serrant les deux
écrous de serrage.
REMARQUE : Lorsque les manchons sont employés, en
aligner la fente sur celle des supports. Prendre soin de
loger bien à fond l’outil et ses manchons.
3. Pour installer un fer à toupie, débrancher le cordon
d’alimentation de la prise de courant et détacher l’outil
rotatif de la base de toupillage. Glisser la queue du FER
À TOUPIE dans le mors en s’assurant qu’un maximum
de 16 mm (5/8") dépasse l’ÉCROU DE MORS. Enfoncer
le blocage de l’arbre et serrer le fer en place à l’aide
d’une clé.
-10-

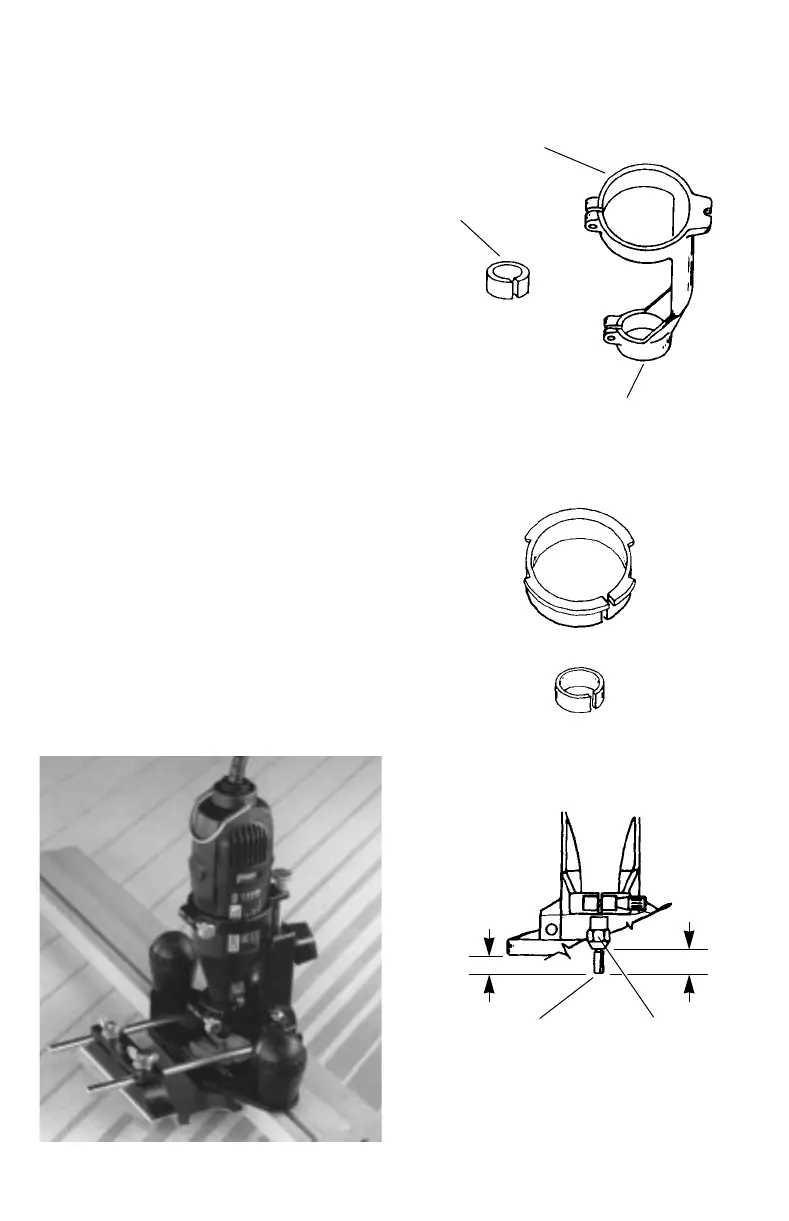

DEUX MANCHONS GRIS
ÉCROU DE MORS
FER DE TOUPIE
PROFONDEUR DE COUPE
16 MM (5/8”)
SUPPORT
SUPÉRIEUR
MANCHON NOIR
SUPPORT INFÉRIEUR
