-14-
CODE N
°
PIÈCE N
°
DESCRIPTION
1
2610945903 Ensemble de vis de base
2 2610945904 Ensemble de base
3
2610945905
Ensemble de partie fixe de
l'étau (Service seulement)
4 2610945906 Ensemble de partie serrante
de l'étau (Service seulement)
5 2610945907 Patins de mâchoires
(Service seulement)
CODE N° PIÈCE N° DESCRIPTION
6 2610945908 Ensemble de bille et de tige
7
2610934368 Douille
8 2610934393 Écrou d'accouplement
9 2610917207 Clé
10
2610934392
Porte-outil rotatif
11
2610935595
Vis à serrage à main du frein
de la barre
12 2610934367 Écrou de la base

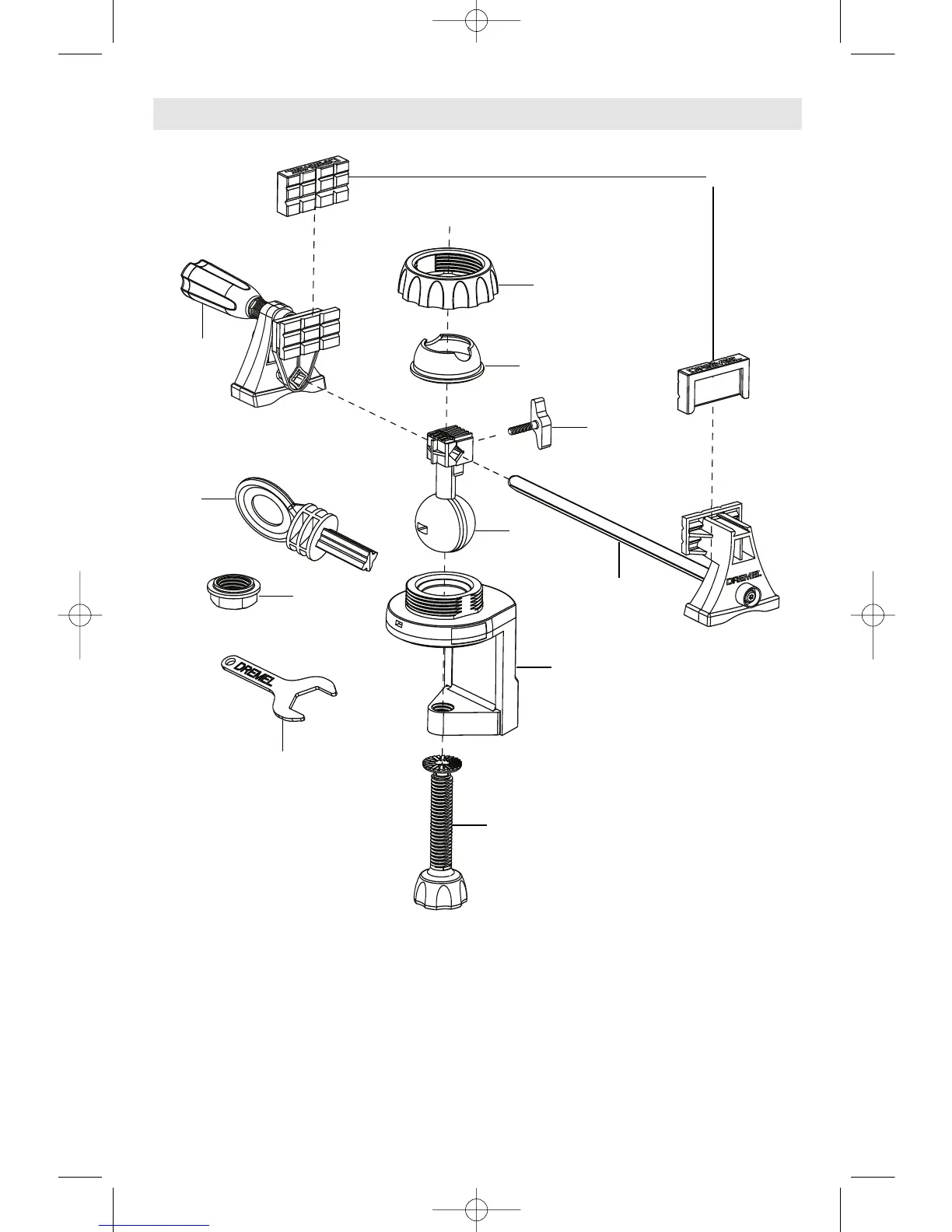

Liste des pièces et schémas de montage
1
2
11
7
12
3
4
9
5
6
8
10
