DS18 NXL-X600.4D User Manual

FRONT INPUT
LINE INPUT (NXL-X600.4D)
REAR INPUT
ENTRADA FRONTAL
ENTRADA DE
LA LINEA
ENTRADA
TRASERA
GND
+12V
REM
LINE OUTPUT (NXL-X600.4D)
use this to feed another
amplifier, for example you can use
this to add a Sub-woofer amplifier.
Linea de Salida (NXL-X600.4D)
use esto para alimentar otro
amplificador, por ejemplo puede usar
esto para adicionar un amplificador
para Sub-woofer
NXL-X AMPS
5
6
7

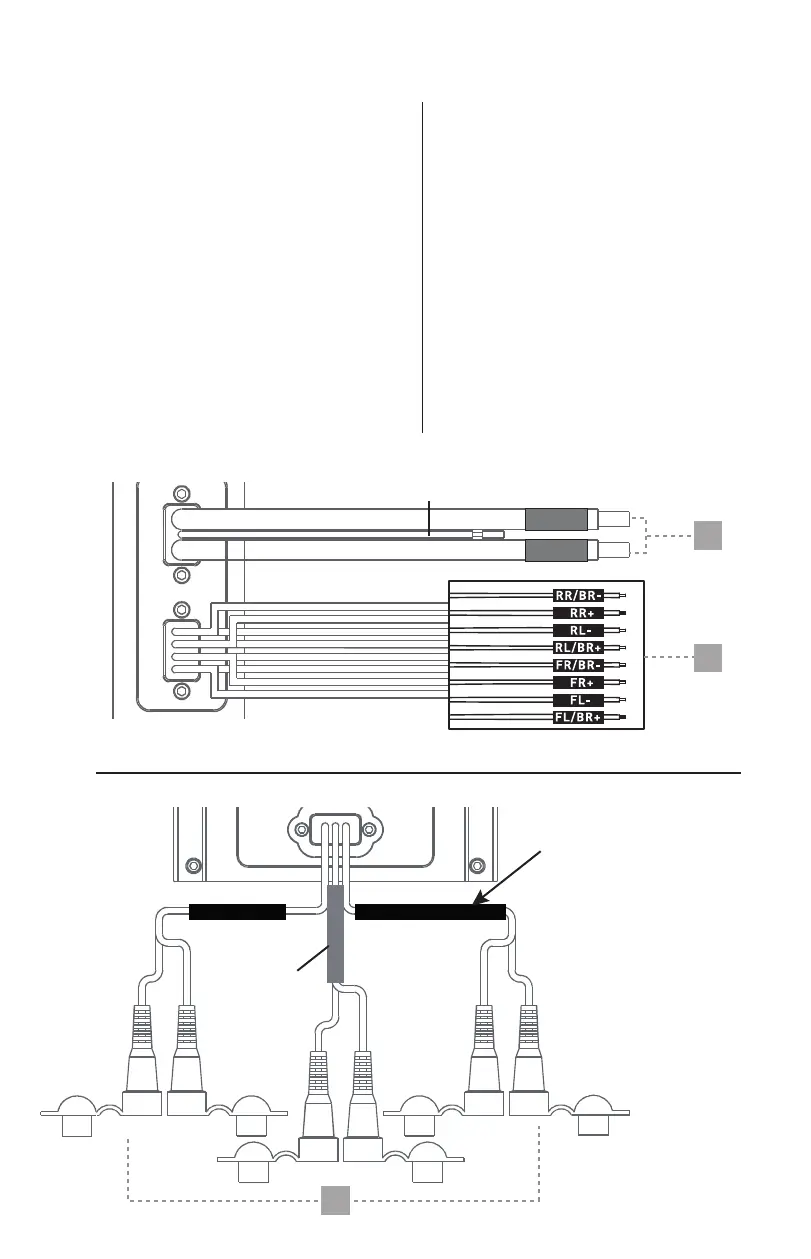

5. SPEAKER OUTPUT - Speaker connecting
wires.
6. INPUT - Low Level Input, this is your RCA audio
signal input from the source (head unit).
7. POWER INPUT - Power connection wires.
• +12V - Positive Terminal, using a 8Ga or 4Ga wire
connect it directly to the Positive (+) post of
the battery.
• REM - Terminal to Remote cable, which comes
from the source and controls the amplifier
switching on. (Applied voltage must be between
10 and 15.5 VDC).
• GND - Ground terminal, using a 8Ga or 4Ga wire
connect it to the chassis. Keep the length of
the ground cable to a minimum.
5. SALIDA DE ALTAVOCES - Cables de conexión de
altavoces.
6. ENTRADA - Entrada de bajo nivel, esta es la entrada
de señal de audio RCA de la fuente (unidad principal).
7. ENTRADA DE ALIMENTACIÓN - Cables de conexión
de alimentación.
• +12V - Terminal Positivo, usando un cable de 8Ga y
4Ga y conéctelo directamente al poste Positivo (+)
de la batería.
• REM - Cable Terminal a Remoto, que viene de la
fuente y controla el encendido del amplificador. (El
voltaje aplicado debe estar entre 10 y 15,5 VDC).
• GND - Terminal de tierra, utilizando un cable de 8Ga
o 4Ga y conéctelo a el chasis. Mantenga la longitud
del cable de tierra al mínimo.
3

DS18 NXL-X600.4D Specifications

General

Brand	DS18
Model	NXL-X600.4D
Category	Marine Equipment
Language	English
