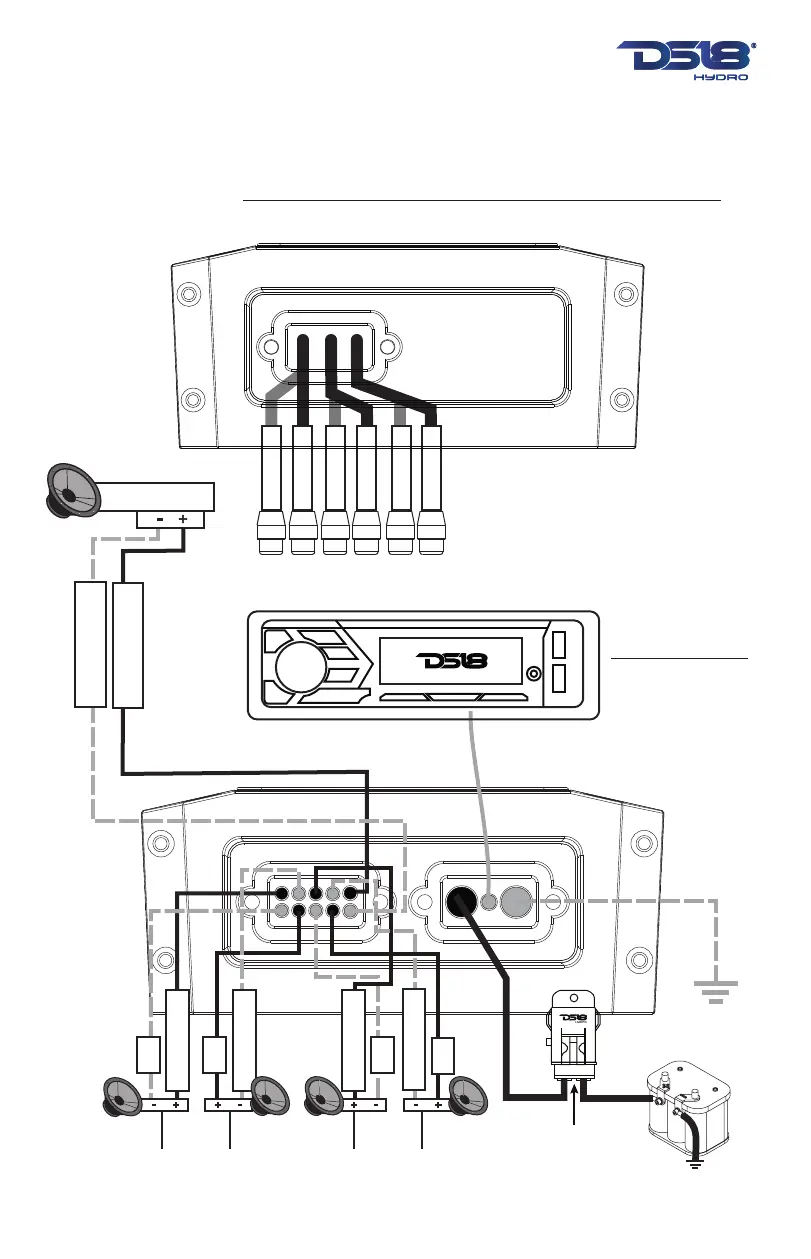

DS18 NXL-X600.4D - NXL-X1200.5 D Wiring Diagram; 5 Channel Stereo Connection

CH2 FR INPUT CH1 FL INPUT CH4 RR INPUT CH3 RL INPUT CH SUB INPUT CH SUB INPUT
NXL-X1200.5D
+12V REM GND
WIRING / CABLEADO
STEREO MODE 5 CHANNEL SPEAKER CONNECTION
CONEXIÓN DE ALTAVOCES DE 5 CANALES EN MODO ESTEREO
MID / FULL RANGE (2-8 OHM)
MEDIO / RANGO COMPLETO (2-8 OHM)
HEAD UNIT
UNIDAD CENTRAL
SUBWOOFER
(2-4 OHM)
SUBWOOFER +
BRIDGE-/FR-
BRIDGE+/RL+
BRIDGE-/RR-
BRIDGE+/FL+
FR+ RL-
RR+
FL-
SUBWOOFER -
2 x 50A (100A)
Fusible marino para protección
contra corto circuítos inlcuído.
Marine fuse for short
protection included.
BATTERY
BATERÍA
8
