DSC RFK5564

Os teclados PK55XX/RFK55XX podem ser utilizados em sistemas de
segurança com até 64 zonas. Estes teclados são compatíveis com a
versão mais recente dos seguintes Sistemas de Segurança DSC:
Os teclados RFK55XX combinam um receptor sem fios com o respectivo .
Especificações
• Intervalo de temperatura: de -10°C a +55°C (de 14°F a 131°F),
para UL/ULC: 0°C a +49°C (32°F a 120°F)
• Humidade (MÁX): 93% H.R.
• Grau da estrutura plástica de protecção: IP30, IK04
• Voltagem: 12VCC nominal
• Liga o painel de controlo através de 4 cabos de linhas de alimenta-
ção de comunicações
• 1 entrada de zona do teclado/saída PGM*
• PC55xx corrente de saída: 50mA (em espera) /125mA (máximo)
• RFK55xx corrente de saída: 75mA (em espera) /135mA (máximo)
• Montagem na parede - sabotagem
• 5 teclas de função programáveis - Pronto (LED verde), Armado (LED
vermelho), Problemas (LED amarelo), AC (LED verde)
• Sensor de baixa temperatura
• Frequência: 433,92 MHz (RFK55XX-433)
• Até 32 zonas sem fios (apenas RFK5500)
• Até 64 zonas sem fios (apenas RFK5564 e Power v4.6+)
Não programar zona como tipo Fogo ou tipo 24.
Desembalar
A embalagem do teclado com bateria inclui as seguintes peças:
Montagem
Deve montar o teclado num local onde esteja acessível a determinados
pontos de entrada e saída. Depois de seleccionar um local seco e
seguro, siga os passos seguintes para montar o teclado.

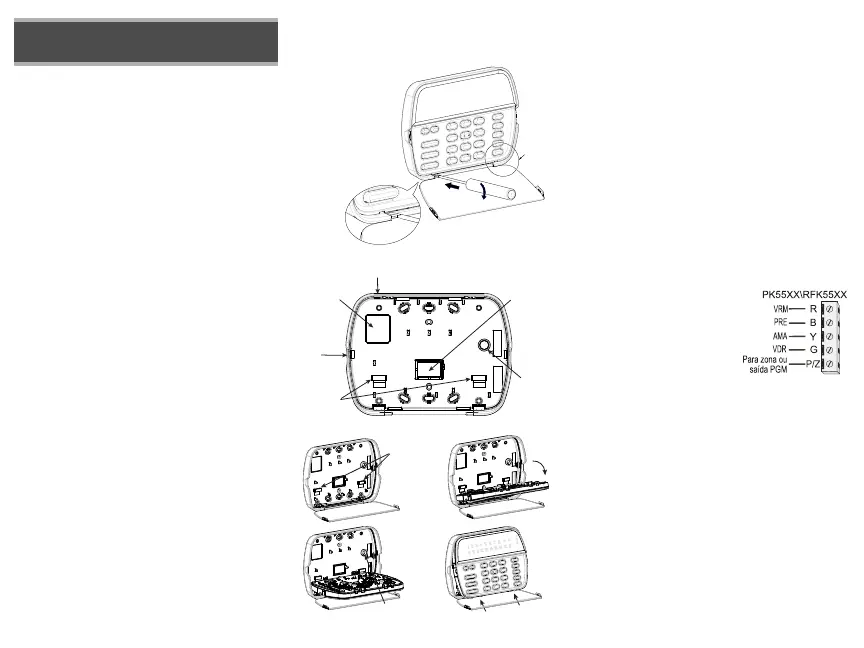

Desmontagem do teclado
1. Insira uma chave de fendas de cabeça plana dentro da ranhura (a primeira
de duas).
2. Mova a chave de fendas no sentido da tampa plástica traseira conforme dia-
grama abaixo. Isto irá soltar um dos lados da tampa plástica frontal.
3. Repita os passos 1 e 2 na segunda ranhura para soltar a tampa frontal
totalmente e assim ter acesso à cablagem.
Montagem e cabeamento do teclado
1. Fixe o teclado na parede utilizando orifícios de montagem. Utilize os quatro
parafusos fornecidos, a menos que a montagem seja feita em uma só caixa
de acoplagem.
2. Coloque o teclado nos ganchos da placa de apoio e gire-o para baixo para
encaixar.
3. Passe o cabo pelo slot de cabeamento ou orifícios de saída. Conecte o cabo
de Keybus e PGM/Zona ao teclado. Coloque o interruptor de sabotagem no
orifício de sabotagem da placa de apoio.
4. Remova o teclado dos ganchos. Coloque o teclado na placa de apoio, certi-
fique-se de o cabo seja empurrado para a parede o máximo possível. Passe
o cabo por dentro do teclado, certificando-se de que os componentes de
cima sejam evitados. Feche o conjunto frontal, garantindo que não haja
pressão do cabo abaixo sobre o teclado.
NOTA: Se for detectada qualquer tensão entre o conjunto do teclado frontal
e o cabeamento, abra o teclado, repsasse o cabo e feche-o novamente. Rep-
ita esses procedimentos até que o teclado esteja fechado adequadamente.
Cablagem
1. Antes de efectuar as ligações da unidade, certifique-se de que a alimentação
(transformador AC e bateria) está desligada do painel de controlo.
2. Ligue os quatro cabos de linhas de ali-
mentação de comunicações do painel de
controlo (vermelho, preto, amarelo e
verde) aos terminais do teclado. Consulte
o diagrama:
3. Se for programado como uma entrada,
pode ligar um dispositivo - como um con-
tacto de porta - ao terminal ‘P/Z’ do
teclado. Isso elimina a necessidade de ligar outros cabos ao painel de con-
trolo para esse dispositivo. Para ligar a zona, ligue um cabo do dispositivo
ao terminal ‘P/Z’ e o outro cabo do dispositivo ao terminal B (preto). Para
dispositivos com bateria, ligue o cabo vermelho ao terminal R (positivo) e o
cabo preto ao terminal B (negativo). Quando utilizar monitorização de fim
de linha, ligue a zona de acordo com uma das configurações mencionadas
no Manual de instalação do seu sistema.
4. Se o terminal ‘P/Z’ for programado como uma saída, a saída obedece à
PGM programada na Secção [080]. Um pequeno relé, alarme ou outro dis-
positivo operado por DC, pode ser ligado entre o fornecimento de voltagem
positiva e o terminal ‘P/Z’ (tensão máxima de 50mA).
NOTA: Para Instalações de Incêndio Residenciais UL utilize pelo menos um
teclado adicional compatível DSC em conjunto com um teclado RFK55XX,
ou instale os teclados RFK55XX a uma distância máxima de 90cm da uni-
dade de controle e proteja os cabos do barramento do teclado mecanica-
mente.
Português
Instruções de instalação
•PC580 •PC585 •PC1555MX •PC1565
•PC1616 •PC1832 •PC1864 •PC5005
•PC5008 •PC5010 •PC5015 •PC5016
•PC5020
• 1 teclado com bateria • etiquetas de portas internas do teclado
• 4 parafusos de montagem • 1 interruptor de sabotagem
• 2 resistências de fim de linha• 1 instruções de instalação
1
2
3
Oríficio de saída
Oríficio de
saída
Oríficio de
saída
slot de
cabeamento
interruptor
sabotagem
ganchos
gire para
encaixar
pressione para fixar
1.
2.
3.
4.
ganchos
interruptor
sabota
g
em
