2. Montagem da placa traseira do detector de fumaça
Fixe a placa traseira
na superfície de mon-
tagem usando os
parafusos fornecidos.
CUIDADO: A capa
contra poeira pro-
tege o dispositivo
quando não está
em funcionamento.
Remova a capa con-
tra poeira antes de
usar.
3. Instalação das
pilhas
Se as pilhas não esti-
verem instaladas,
instale-as na sequência
indicada. Use somente
pilhas Panasonic
CR123A, Sanyo
CR123A ou Duracell
DL123A aprovadas. Se
as pilhas estiverem
instaladas, remova a
lingueta “Pull” para ati-
var o dispositivo
.
CUIDADO:
Sem as
pilhas, o dispositivo
não pode ser mon-
tado na placa de base
corretamente!
(somente a versão
australiana do
WS4916)
.
4. Montagem
• Instalação do detector
Posicione o detector na
placa de base usando as
marcas de alinhamento da
placa de base e do detector.
Pressione o detector com
cuidado no lugar enquanto
gira o detector no sentido
horário até encaixá-lo no
lugar. Remova a guia lateral
da lingueta de bloqueio para
travá-lo no lugar (opcional)
.
• Remoção
Pressione a lingueta com
uma chave de fenda pequena ranhurada. Gire o detector no sentido
anti-horário até que as marcas de alinhamento estejam alinhadas.
Remova o detector
.
Redefinição da compensação do instalador
Limpar ou substituir a câmara do sensor de fumaça muda o sinal/
ruído de fundo do detector; isso exige a reinicialização da compen-
sação de deslocamento. O problema de compensação é uma das
falhas indicada quando o indicador de LED fica APAGADO
enquanto o sonorizador está “gorjeando”.
1. Remova as pilhas e depois provoque um curto nos contatos das
pilhas do detector por 5 segundos para desligar o dispositivo.
2.Substitua as pilhas para ligar o dispositivo enquanto pressiona
o botão de teste.
3.O interruptor antiviolação não deve ser pressionado.
4.O LED piscará após 5 segundos. Solte o botão de teste dentro
de 2 segundos depois que o LED piscar.
5.O LED piscará a cada 2 segundos por 1 minuto. Durante esse
período, o detector deverá ser montado.
Espere mais 2 minutos para o detector efetuar as verificações
do nível de ruído de fundo.
6.Teste o detector para verificar o funcionamento normal.
5. Teste do dispositivo
NOTA: A estação de monitoramento central (se usada) deve ser
notificada antes de o teste ser gerado. Isso evitará um alarme falso
e a resposta desnecessária da estação de monitoramento central.
Inicie o teste pressionando o botão de teste por no mínimo 5
segundos. A ativação do alarme é indicada pelo LED piscante, o
sonorizador e a transmissão do sinal de alarme ao painel de con-
trole. O detector voltará ao normal quando o botão de teste for lib-
erado.
NOTA: Espere no mínimo 20 segundos após a ativação e, após as
ativações de restauração do teste, do alarme ou violação. Não use
o botão de teste quando houver a presença de fumaça.
NOTA: Se o detector estiver em um dos estados a seguir quando
o teste for iniciado; ele não entrará em estado de alarme.
• Violação, (detector não instalado na placa de montagem)
• Problema de compensação
• Outras falhas internas que podem evitar um alarme de fumaça ou calor .
NOTA: A sensibilidade à fumaça dos detectores instalados pode
ser medida sem a remoção ou a geração de um alarme usando o
medidor de teste do detector de fumaça FSD-100.
Para testar o dispositivo usando o FSD-100, ajuste o medidor de teste
para cima para ler os dispositivos conforme as instruções fornecidas.
Pressione o botão de teste no detector de fumaça por 1 segundo e
libere-o
.
NOTA: Se o botão de teste for pressionado por 5 segundos ou
mais, um alarme será gerado.
Mova o medidor de teste para o centro do detector, aguarde até
ouvir o bip do medidor de teste, remova o dispositivo e as infor -
mações serão exibidas imediatamente. Leia as instruções fornecidas
com o medidor do teste do detector de fumaça FSD-100 para obter
mais informações.
6. Registro do dispositivo
O número de série de 6 dígitos localizado na parte posterior da caixa de
proteção do detector de fumaça deve ser registrado no painel de con-
trole de alarme com a programação do instalador. Consulte o Manual
de Instalação do receptor para obter detalhes. Para fazer o teste de
posicionamento, remova o detector da placa traseira por um segundo

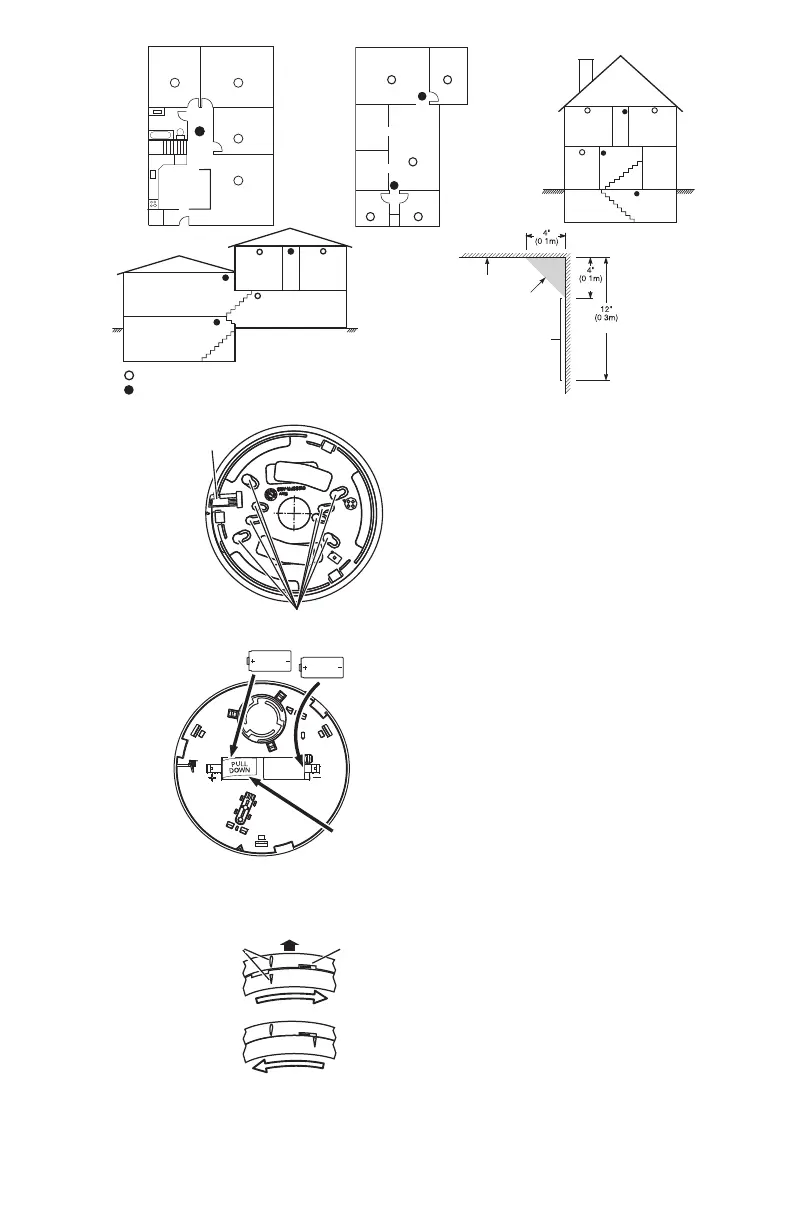

Dormitório
Dormitório
Dormitório
Sala de
estar
Cozinha
Dormitório
Dormitório
Dormitório
Sala de
estar
Sala de
jantar
Sala da família
Cozinha
Dormitório
Dormitório
Sala de
estar
Sala de
jantar
Porão
Teto
Aceitável
aqui
NUNCA
AQUI
Topo do detector
aceitável aqui
,
,
,
Máx.
Máx.
Parede
NOTA: as medidas exbidas
são referentes à borda mais
próxima do detector
Sala de estar
Porão
Dormitório
Dormitório
Corredor
Opcional
Sala de recreação
ORGANIZAÇÃO DOS
NÍVEIS DE DIVISÃO
Detectores de fumaça para melhor proteção
Detectores de fumaça para proteção mínima
Orifícios de montagem
Lingueta de
bloqueio
Inserir
primeiro
Lingueta
para puxar
Inserir
por último
3V CR123A
3V CR123A
FECHAR
ABRIR
Marcas de
alinhamento
Linguetas da
placa
traseira
Superfície de
montagem
Detector
