Service

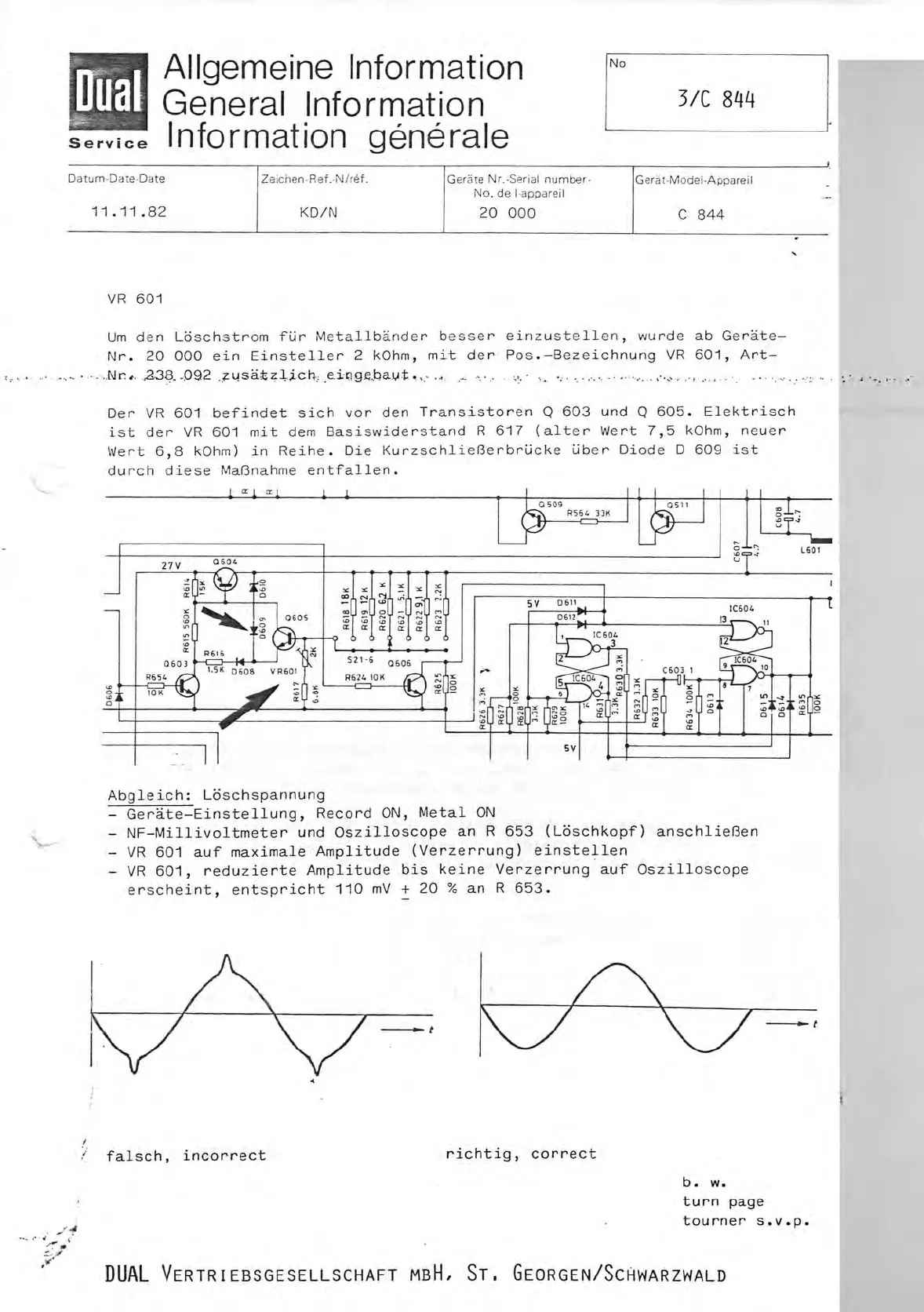

Allgemeine
Information
General
Information
Information gänärale
No
3/C
844
Datum -Date -Date
Zeichen-Ref.-N/ref. Geräte Nr.-Serial number-
Gerät-Model-Appareil
No. de
1-appareil
..
11.11.82
KD/N
20
000
C 844
VR 601
Um
den
Löschstrom für
Metallbänder
besser
einzustellen,
wurde ab Geräte-
Nr. 20 000
ein
Einsteller 2 kOhm, mit
der Pos.
-Bezeichnung VR 601,
Art -
.234
-092
zmsätglj•c
i(192bamt,, ,
-.
• • •••„ • .
••
•
•..... . ,••,•.. .•,
Der VR
601
befindet sich
vor
den
Transistoren Q
603 und Q 605. Elektrisch
ist der
VR 601 mit dem
Basiswiderstand R 617
(alter Wert 7,5 kOhm,
neuer
Wert 6,8
kOhm) in Reihe. Die
Kurzschließerbrücke über Diode D 609 ist
durch diese
Maßnahme
entfallen.
R564
33K
Abgleich:
Löschspannung
-
Geräte
-Einstellung, Record
ON,
Metal ON
-
NF-Millivoltmeter
und
Oszilloscope
an R 653
(Löschkopf) anschließen
- VR 601 auf
maximale
Amplitude
(Verzerrung) einstellen
- VR 601,
reduzierte Amplitude
bis
keine
Verzerrung auf
Oszilloscope
erscheint, entspricht
110
mV + 20
% an R
653.
falsch,
incorrect
richtig, correct
b.
w.
turn
page
tourner s.v.p.
