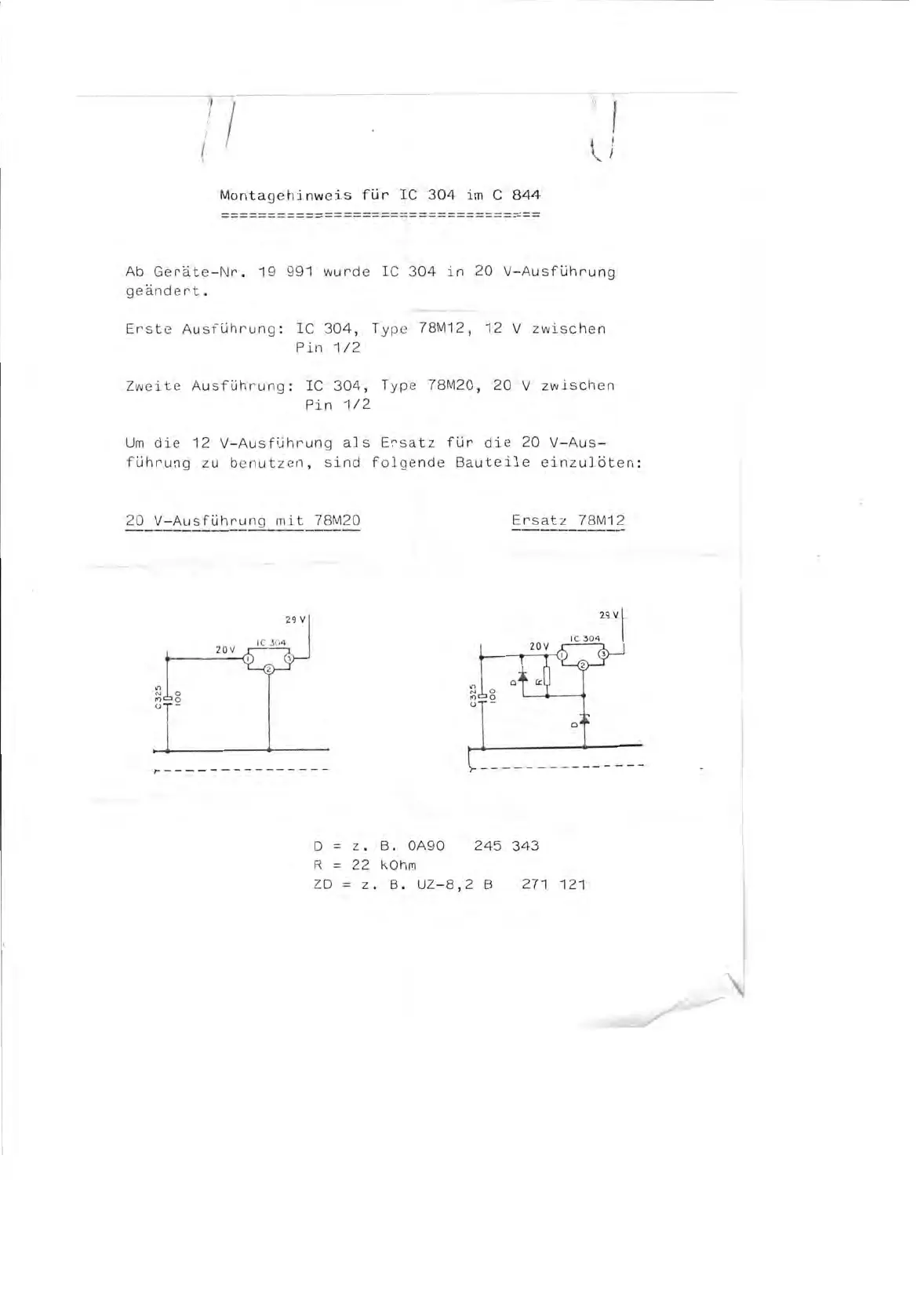

Montagehinweis für
IC 304 im C 844
Ab Geräte-Nr. 19 991
wurde IC 304 in 20 V -Ausführung
geändert.
Erste Ausführung: IC 304,
Type
78M12, 12
V
zwischen
Pin 1/2
Zweite Ausführung: IC
304,
Type 78M20, 20 V zwischen
Pin 1/2
Um die
12 V
-Ausführung als
Ersatz für
die 20 V -Aus-
führung zu benutzen,
sind
folgende Bauteile
einzulöten:
20 V -Ausführung mit 78M20
20V
29 V
IC
304
Ersatz 78M12
D = z. B. 0A90 245 343
R =
22 kOhm
ZD = z. B. UZ -8,2
B 271 121
