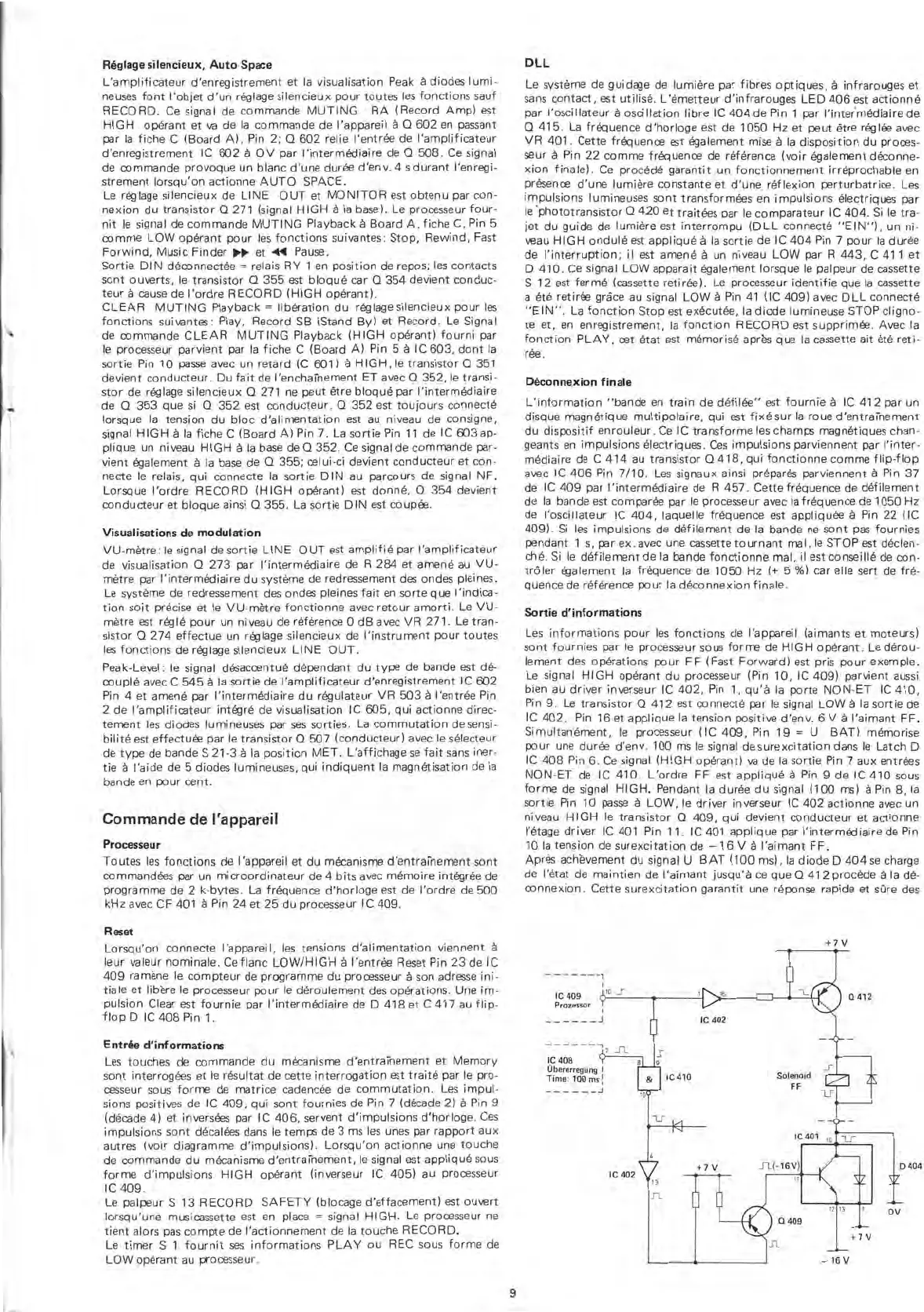

Dual C 844 - Page 9

Reglage silencieux, Auto Space
DLL
L'amplificateur
d'enregistrement et la
visualisation Peak ä diodes lumi-
neuses font l'objet
d'un räglage silencieux pour
toutes les fonctions sauf
RECORD.
Ce signal de
commande MUTING RA
(Record Amp) est
HIGH
opärant et va de la commande de
l'appareil ä Q 602 en passant
per la fiche C (Board A),
Pin 2; Q 602 relie l'enträe de
l'amplificateur
d'enregistrement IC 602 ä OV par
Vintermädiaire de 0 508. Ce signal
de commande
provoque un blanc d'une duräe
d'env. 4 s durant l'enregi-
strement lorsqu'on actionne AUTO SPACE.
Le räglage silencieux de LINE OUT et MONITOR
est obtenu par con-
nexion du
transistor 0 271 (signal HIGH ä la
base). Le processeur four-
nit le signal de commande
MUTING Playback ä Board A, fiche C, Pin 5
comme
LOW opärant pour les fonctions
suivantes: Stop, Rewind, Fast
Forwind, Music
Finder
N
et 44 Pause.
Sortie DIN däconnectäe = relais RY 1 en position de repos; les
contacts
sont ouverts, le transistor 0 355 est bloquä car 0 354 devient
conduc-
teur ä cause de l'ordre RECORD (HIGH opärant).
CLEAR MUTING Playback = libäration du räglagesilencieux pour les
fonctions suivantes: Play, Record SB
(Stand By) et Record. Le Signal
de
commande CLEAR MUTING
Playback (HIGH opärant) fourni par
le processeur
parvient par la fiche C (Board A) Pin
5 ä IC 603, dont la
sortie Pin 10 passe avec un
retard IC 601) ä HIGH, le transistor Q
351
devient conducteur. Du fait
de l'encharnement ET avec Q 352, le
transi-
stor de räglage silencieux 0 271 ne
peut ätre bloquä par
l'intermädiaire
de
0 353 que si 0 352 est
conducteur. 0 352 est
toujours connectä
lorsque
la tension du bloc
d'alimentation est au niveau de
consigne,
signal HIGH ä la fiche C (Board
A) Pin 7. La
sortie Pin 11 de IC 603 ap-
plique un niveau
HIGH ä la base de
0352.
Ce signal de
commande per-
vient ägalement ä la base de Q
355;
celui-ci devient conducteur et con-
necte le relais, qui
connecte la sortie DIN au parcours de
signal NF.
Lorsque Vordre
RECORD (HIGH opärant) est donnä, 0
354 devient
conducteur et bloque ainsi 0 355. La sortie DIN est coupde.
Visualisations de modulation
VU-mätre:
le signal de sortie
LINE OUT est
amplifiä par
l'amplificateur
de
visualisation Q 273 per
Vintermädiaire de R
284 et amen ä au VU-
mätre par l'intermädiaire du systäme de
redressement des ondes pleines.
Le systäme de redressement des ondes pleines feit
en sorte que l'indica-
tion
soit präcise et le VU-mätre fonctionne avec
retour amorti. Le VU-
mätre est räglä pour un niveau de räfärence
0 dB avec VR 271. Le tran-
sistor 0274 effectue
un räglage silencieux de
l'instrument pour toutes
les fonctions de räglage silencieux LINE OUT.
Peak-Level: le
signal
däsaccentuä deendant du type
de
bande
est clä-
couplä avec C 545 ä la
sortie de l'amplificateur
d'enregistrement IC 602
Pin 4 et
amen ä per l'intermädiaire du rägulateur
VR 503 ä l'enträe Pin
2 de Vamplificateur intägrä de visualisation IC 605, qui
actionne direc-
tement les diodes
lumineuses par ses sorties. La commutation de sensi-
bilitä est effectuäe par le
transistor
0
507 (conducteur) avec
le sälecteur
de
type de bande S 21-3 ä
la Position MET.
L'affichagese fait sans
iner-
tie ä Vaide de 5
diodes lumineuses, qui
indiquent la
magnätisation de la
bande en pour cent.
Commande de
l'appareil
Processeur
To utes les fonctions de
l'appareil et du mäcanisme d'entraihement sont
commandäes per un microordinateur de 4 bits
avec mämoire intägräe de
programme de 2
k-bytes. La fräquence d'horloge est de l'ordre de 500
kHz avec CF 401 ä Pin 24 et 25 du processeur IC 409.
Reset
Lorsqu'on connecte
l'appareil, les tensions
d'alimentation viennent ä
leur valeur nominale.
Ce flanc LOW/HIGH ä Venträe Reset
Pin 23 de IC
409 ramäne le
compteur de programme du
processeur ä son adresse ini-
tiale et libbre le
processeur pour le
däroulement des opärations. Une im-
pulsion
Clear est fournie par
l'intermädiaire de D 418 et C417
au flip-
flop D IC
408 Pin 1.
Entr6e
d'informations
Les touches de
commande du
mäcanisme d'entraihement et
Memory
sont interrogäes et le
räsultat de cette
interrogation est traitä par le pro-
cesseur sous forme de
matrice cadencäe de
commutation. Les
impul-
sions positives de IC 409,
qui sont
fournies de Pin 7
(däcade 2) ä Pin 9
(däcade 4)
et inversdes par
IC 406, servent
d'impulsions
d'horloge. Ces
impulsions
sont decaläes dans
le temps de 3 ms
les unes per
report aux
autres (voir diagramme
d'impulsions).
Lorsqu'on
actionne
une touche
de
commande du mäcanisme
d'entraihement, le signal est
appliquä sous
forme d'impulsions
HIGH opärant
(inverseur IC 405)
au processeur
IC
409.
Le palpeur S
13 RECORD
SAFETY (blocage
d'effacement) est
ouvert
lorsqu'une
musioassette est en place =
signal HIGH. Le
processeur ne
tient alors pas
compte de
l'actionnement de la touche
RECORD.
Le
timer S 1
fournit ses
informations PLAY ou REC
sous forme de
LOW opärant au processeur.
Le systäme de guidage
de lumiäre par fibres
optiques, ä infrarouges et
sans contact, est utilisä.
Lämetteur
d'infrarouges LED 406 est
actionnä
par l'oscillateur ä
oscillation libre IC 404 de Pin 1
per l'inteimädiaire de
0415. La
fräquence d'horloge
est de 1050 Hz et peut
ätre rägläe avec
VR
401. Cette fräquence
est ägalement mise
ä la disposition du
proces-
seur ä Pin 22
comme fräquence
de räfärence (voir
ägalement däconne-
xion
finale). Ce procädä
garantit un
fonctionnement
irräprochable en
präsence
d'une lumiäre
constante et d'une räflexion
perturbatrice. Les
impulsions lumineuses
sont transformäes
en impulsions
älectriques per
le 'phototransistor
0
420
et
traitäes par le
comparateur IC
404.
Si le tra-
jet du guide de lumiäre est interrompu (DLL connectä "EIN"), un ni-
veau HIGH
ondulä est appliquä ä la sortie de IC
404 Pin 7 pour
la duräe
de l'interruption; il est
amen
ä ä un niveau LOW per R 443, C 411 et
D 410. Ce signal LOW apparait ägalement lorsque le palpeur de cassette
S 12 est fermä (cassette retiräe). Le processeur identifie que la cassette
a 616 retiräe gräce au signal LOW ä Pin 41 (IC 409) avec DLL connectä
"EIN". La fonction Stop est exäcutäe, la diode lumineuse STOP cligno-
te et, en enregistrement, la fonction
RECORD est supprimäe. Avec la
fonction PLAY, cet ötat est mämorisä aprbs que la
cassette ait ätä reti-
räe.
D6connexion finale
L'information "bande
en train de däfiläe" est fournie ä IC 412 per un
disque magnätique multipolaire, qui est fixäsur la roue d'entraihement
du dispositif enrouleur. Ce
IC transforme les champs magnätiques chan-
geants en impulsions älectriques. Ces impulsions parviennent par
mädiaire de C 414 au transistor
0418, qui fonctionne comme flip-flop
avec IC 406 Pin 7/10. Les signaux ainsi präparäs parviennent ä Pin 37
de IC 409 par l'intermädiaire de R 457. Cette fräquence de däfilement
de la bande est comparäe per le processeur avec la fräquence de 1050
Hz
de l'oscillateur IC 404, laquelle fräquence est appliquäe ä Pin 22 (IC
409). Si les impulsions de däfilement de la bande ne sont pas fournies
pendant 1 s, per ex. avec une cassette tournant mal, le STOP est däclen-
chä. Si le däfilement de la bande
fonctionne mal, il est conseillä de con-
tröler ägalement la fräquence de 1050 Hz (+ 5 %)
car elle sert de frä-
quence de räfärence
pour la däconnexion finale.
Sortie d'informations
Les informations pour les
fonctions de l'appareil (aimants et moteurs)
sont fournies per le
processeur sous forme de HIGH opärant.
Le därou-
lement des opärations pour FF (Fast
Forward) est pris pour exemple.
Le signal
HIGH
opärant du processeur (Pin 10, IC 409) parvient aussi
bien au driver
inverseur IC 402, Pin 1, qu'ä la porte
NON-ET IC 410,
Pin 9. Le transistor Q 412
est connectä per le signal LOW
ä la sortie de
IC
402, Pin 16 et applique la
tension positive d'env. 6V ä
l'aimant FF.
Simultanäment, le processeur (IC 409,
Pin 19 = U BAT) mämorise
pour une duräe
d'env. 100 ms le signal de surexcitation
dans le Latch D
IC 408 Pin 6. Ce signal (HIGH
opärant) va de la sortie Pin 7 aux
enträes
NON-ET de IC
410. L'ordre FF est appliquä ä
Pin 9 de IC 410 sous
forme de signal HIGH.
Pendant la duräe du signal
(100 ms) ä Pin 8, la
sortie Pin 10
passe ä LOW, le driver
inverseur IC 402 actionne
avec un
niveau HIGH le
transistor Q 409, qui
devient conducteur et actionne
l'ätage
driver IC 401 Pin
11. IC 401 applique par Vintermädiaire de Pin
10 la tension de
surexcitation de —16 V ä
l'aimant FF.
Apräs achävernent du
signal U BAT (100 ms), la
diode D 404 se charge
de
Vete de maintien de
l'aimant jusqu'ä ce
que Q 412 procäde ä la
dä-
connexion.
Cette surexcitation
garantit une räponse
rapide et süre des
IC
409
Prozessor
IC
408
Übererregung
1
Time: 100
ms
+ 7 V
— 16V
9
