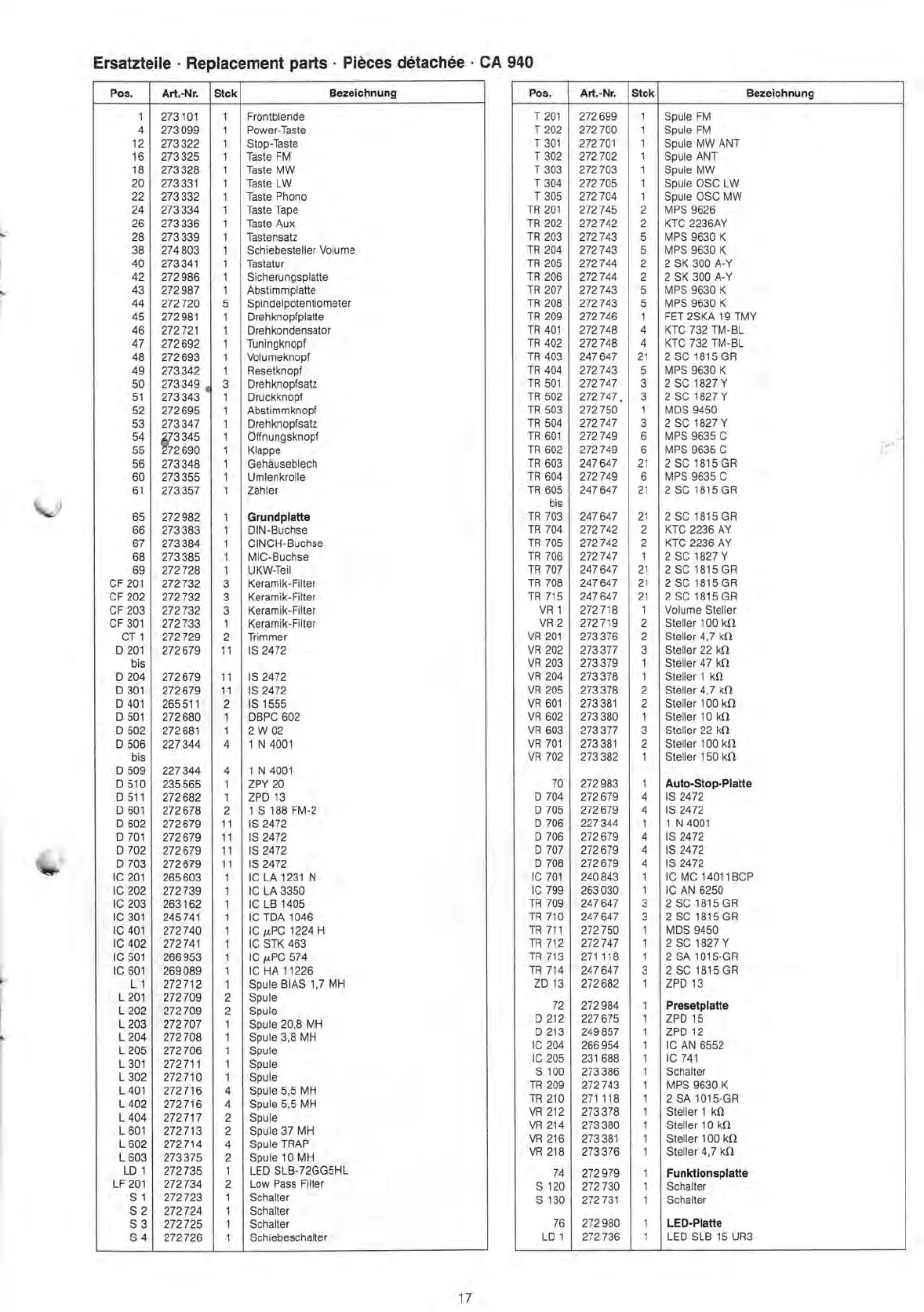

Ersatzteile • Replacement
parts • Pieces
cletachee • CA 940
Pos.
Art.-Nr. Stck
Bezeichnung
1 273 101 1 Frontblende
4 273 099 1 Power -Taste
12 273 322 1 Stop -Taste
16 273 325 1 Taste FM
18 273 328 1 Taste MW
20 273 331 1 Taste LW
22 273 332 1 Taste Phono
24 273 334 1 Taste Tape
26 273 336 1 Taste Aux
28 273 339 1 Tastensatz
38 274 803 1 Schiebesteller Volume
40 273 341 1 Tastatur
42 272 986 1
Sicherungsplatte
43 272 987 1 Abstimmplatte
44 272 720 5 Spindelpotentiometer
45 272 981 1 Drehknopfplatte
46 272 721 1
Drehkondensator
47 272 692 1
Tuningknopf
48 272 693 1 Volumeknopf
49 273 342 1 Resetknopf
50 273 349 • 3 Drehknopfsatz
51 273 343 1 Druckknopf
52 272 695 1
Abstimmknopf
53 273 347 1
Drehknopfsatz
54 273345 1
Öffnungsknopf
55 272 690 1 Klappe
56 273 348 1 Gehäuseblech
60 273 355 1
Umlenkrolle
61 273 357 1 Zähler
65 272 982 1
Grundplatte
66 273
383 1 DIN-Buchse
67 273 384 1
CINCH-Buchse
68 273 385 1 MIC-Buchse
69 272 728 1 UKW-Teil
CF 201
272 732 3 Keramik -Filter
CF 202 272 732 3 Keramik -Filter
CF 203 272
732 3 Keramik -Filter
CF 301 272 733 1 Keramik -Filter
CT 1 272 729 2 Trimmer
D201 272 679 11 1S2472
bis
0204
272 679 11 1S2472
D301 272 679 11 1S2472
D401
265 511 2 IS 1555
D501 272 680 1 DBPC 602
0502
272 681 1 2 W 02
D 506 227 344 4 1 N 4001
bis
D509 227 344 4 1 N4001
D510 235 565 1 ZPY 20
0511
272 682 1 ZPD 13
D 601 272 678 2 1 S 188 FM -2
D602 272 679 11 1S2472
D701
272 679 11
1S2472
0702 272 679 11 1S2472
D703
272 679 11 1S2472
IC 201
265 603 1 IC LA 1231 N
1C202
272 739 1 IC LA 3350
IC 203 263 162 1 IC LB 1405
IC 301 245 741 1 IC TDA 1046
IC 401 272 740 1 IC µPC
1224 H
IC 402 272 741 1 IC STK 463
IC 501
266 953 1 IC
µPC
574
IC 601 269 089 1 IC HA 11226
L 1 272 712 1 Spule BIAS 1,7 MH
L 201
272 709 2 Spule
L202
272 709 2 Spule
L 203 272 707 1 Spule 20,8 MH
L 204 272 708 1 Spule 3,8 MH
L205 272 706 1 Spule
L301
272 711 1 Spule
L 302 272 710 1 Spule
L 401 272 716 4 Spule 5,5 MH
L 402
272 716 4 Spule 5,5 MH
L404 272 717 2 Spule
L 601 272 713 2 Spule 37 MH
L602
272 714 4 Spule TRAP
L603 273 375 2 Spule 10 MH
LD 1 272 735
1 LED SLB-72GG5HL
LF 201 272 734 2 Low
Pass Filter
S 1 272 723 1 Schalter
S 2 272 724 1 Schalter
S 3 272 725 1
Schalter
S4 272 726 1 Schiebeschalter
Pos. Art.-Nr. Stck Bezeichnung
T 201 272 699 1 Spule FM
T202 272 700 1 Spule FM
T 301 272 701 1 Spule MW ANT
T 302 272 702 1 Spule ANT
T303 272 703 1 Spule MW
T 304
272 705 1 Spule OSC LW
T 305 272 704 1 Spule OSC MW
TR 201 272 745 2 MPS 9626
TR 202 272 742 2 KTC 2236AY
TR 203 272 743 5 MPS 9630 l<
TR 204
272 743 5 MPS 9630 K
TR 205 272 744 2 2 SK 300 A -Y
TR 206 272 744 2 2 SK 300 A -Y
TR 207 272 743 5
MPS 9630 K
TR 208 272
743 5 MPS 9630 K
TR 209 272 746 1 FET 2SKA 19 TMY
TR 401 272 748 4 KTC 732 TM-BL
TR 402 272 748 4 KTC 732 TM-BL
TR 403 247 647 21 2 SC 1815 GR
TR 404 272 743 5 MPS 9630 K
TR 501 272 747 3 2 SC 1827 Y
TR 502 272747. 3 2 SC 1827 Y
TR 503 272 750 1 MDS 9450
TR 504 272 747 3 2 SC 1827 Y
TR 601 272 749 6 MPS 9635 C
TR 602 272 749 6 MPS 9635 C
TR 603 247 647 21 2 SC 1815 GR
TR 604 272 749 6 MPS 9635 C
TR 605
bis
247 647 21 2 SC 1815 GR
TR 703 247 647 21 2 SC 1815 GR
TR 704 272 742 2 KTC 2236 AY
TR 705 272 742 2 KTC 2236 AY
TR 706 272 747 1 2 SC 1827 Y
TR 707 247 647 21 2 SC 1815 GR
TR 708 247 647 21 2 SC 1815 GR
TR 715 247 647 21 2 SC 1815 GR
VR 1 272 718 1 Volume Steller
VR 2 272 719 2 Steller 100 kfl
VR 201 273 376 2 Steller 4,7 kn
VR 202 273 377 3 Steller 22 kfl
VR 203 273 379 1 Steller 47 KI
VR 204 273 378 1 Steller 1 KI
VR 205 273 378 2 Steller 4,7 kfl
VR 601 273 381 2 Steller 100 kfl
VR 602 273 380 1 Steller 10 KI
VR
603 273 377 3 Steller 22
dl
VR 701 273 381 2 Steller 100 141
VR 702 273 382 1 Steller 150 kfl
70 272 983 1 Auto -Stop -Platte
D704 272 679 4 1S2472
D705 272 679 4 1S2472
D 706 227 344 1 1 N 4001
D706 272 679 4 1S2472
0707
272 679 4
1S2472
D708 272 679 4 1S2472
1C701
240 843 1 IC MC 14011BCP
IC
799 263 030 1 IC AN 6250
TR 709 247 647 3 2 SC 1815 GR
TR 710 247 647 3 . 2 SC 1815 GR
TR 711 272 750 1 MDS 9450
TR 712 272747 1 2 SC 1827 Y
TR 713 271 118 1 2 SA 1015 -GR
TR 714 247 647 3 2 SC 1815 GR
ZD 13 272 682 1 ZPD 13
72 272 984 1 Presetplatte
D212
227 675 1
ZPD 15
D213 249 857 1 ZPD 12
1C204
266
954 1 IC AN 6552
IC 205 231 688 1 IC 741
S 100 273 386 1 Schalter
TR 209 272 743 1 MPS 9630 K
TR 210 271 118
1 2 SA 1015 -GR
VR 212 273 378 1 Steller 1 kfl
VR 214
273 380 1 Steller 10 IQ
VR 216 273 381
1 Steller 100 141
VR 218 273 376 1
Steller 4,7 ka
74 272 979 1 Funktionsplatte
S 120 272
730 1 Schalter
S 130 272 731 1 Schalter
76 272 980 1 LED-Platte
[Dl 272 736 1 LED SLB 15 UR3
17
