11

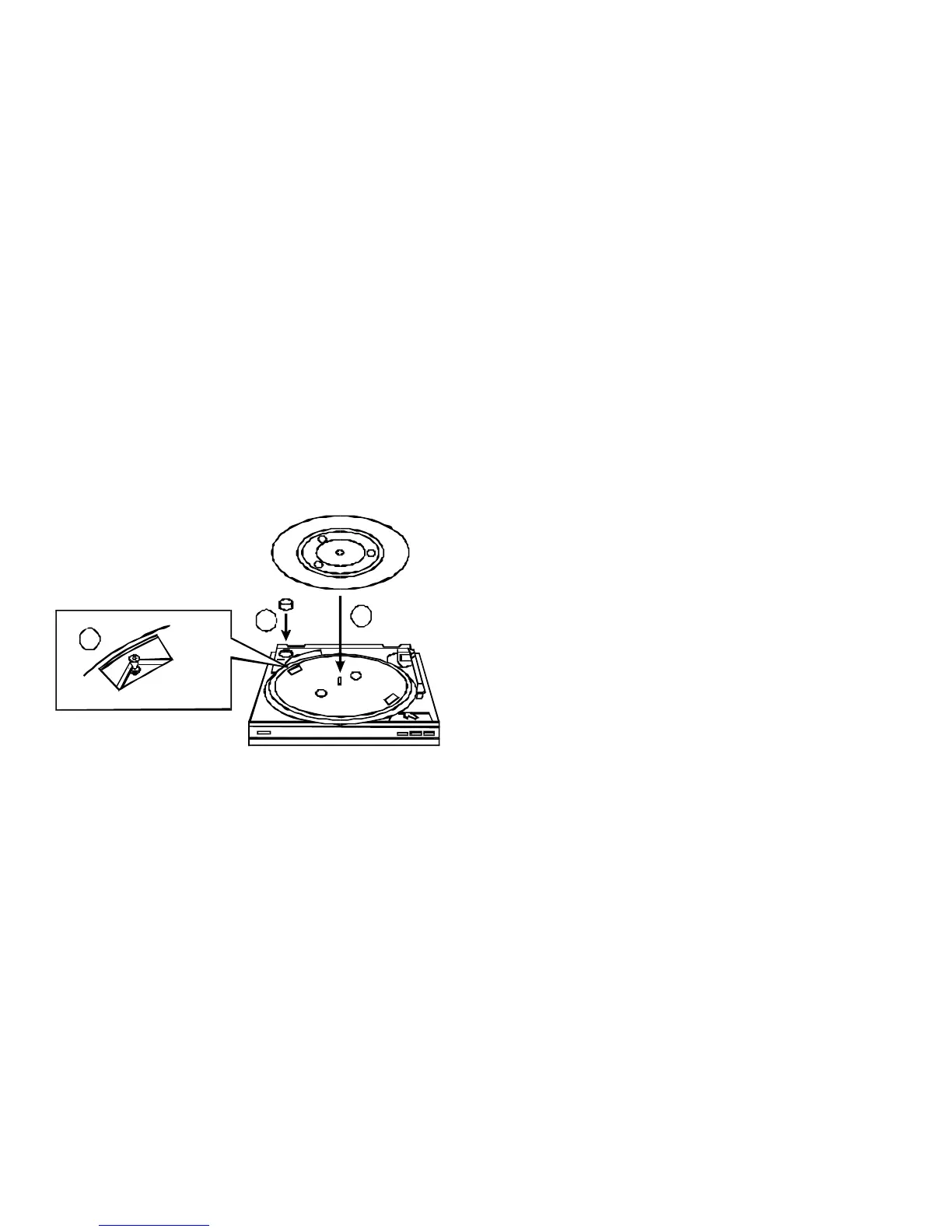

Aandrijfriem en draaitafel (1):
De aandrijfriem bevindt zich bij de levering reeds op het riem-
loopvlak 11. Er zit een lus aan de aandrijfriem, zodat er geen
gereedschap nodig is bij het omleggen.
Plaats de draaitafel op de as 12. Draai de draaitafel zodat de
uitsparing zich tegenover de aandrijfmotor bevindt. Neem de
aandrijfriem met de boven beschreven lus van het loopvlak en
leg deze op het midden van de aandrijfrol van de motor. Ver-
wijder de lus.
Draaitafelbedekking (2):
Leg nu de rubberen draaitafelbedekking met de juiste zijde
naar boven op de draaitafel.
Single-adapter (3):
De single-adapter is bijv. nodig voor singles zonder centreer-
ster. Indien de single-adapter niet wordt gebruikt, kan deze in
de daarvoor voorziene ruimte 14 worden weggelegd.
2
3
1
Toonarm:
De toonarm 4 is voor het transport met een band beveiligd.
Verwijder deze band voor de eerste inbedrijfsname. Voor een
later transport dient de toonarm weer met deze band te
worden bevestigd, teneinde schade door schudden te
vermijden.
Afdekkap:
De scharnieren 2 zijn reeds in de afdekkap 1 gemonteerd. Zet
de afdekkap met de scharnieren in de daarvoor voorziene uit-
sparingen in het toestel.
