9
Préparatifs
Retirez l’appareil et tous les accessoires de l’emballage. Con-
servez tous les éléments de l’emballage pour un éventuel
transport ultérieur.

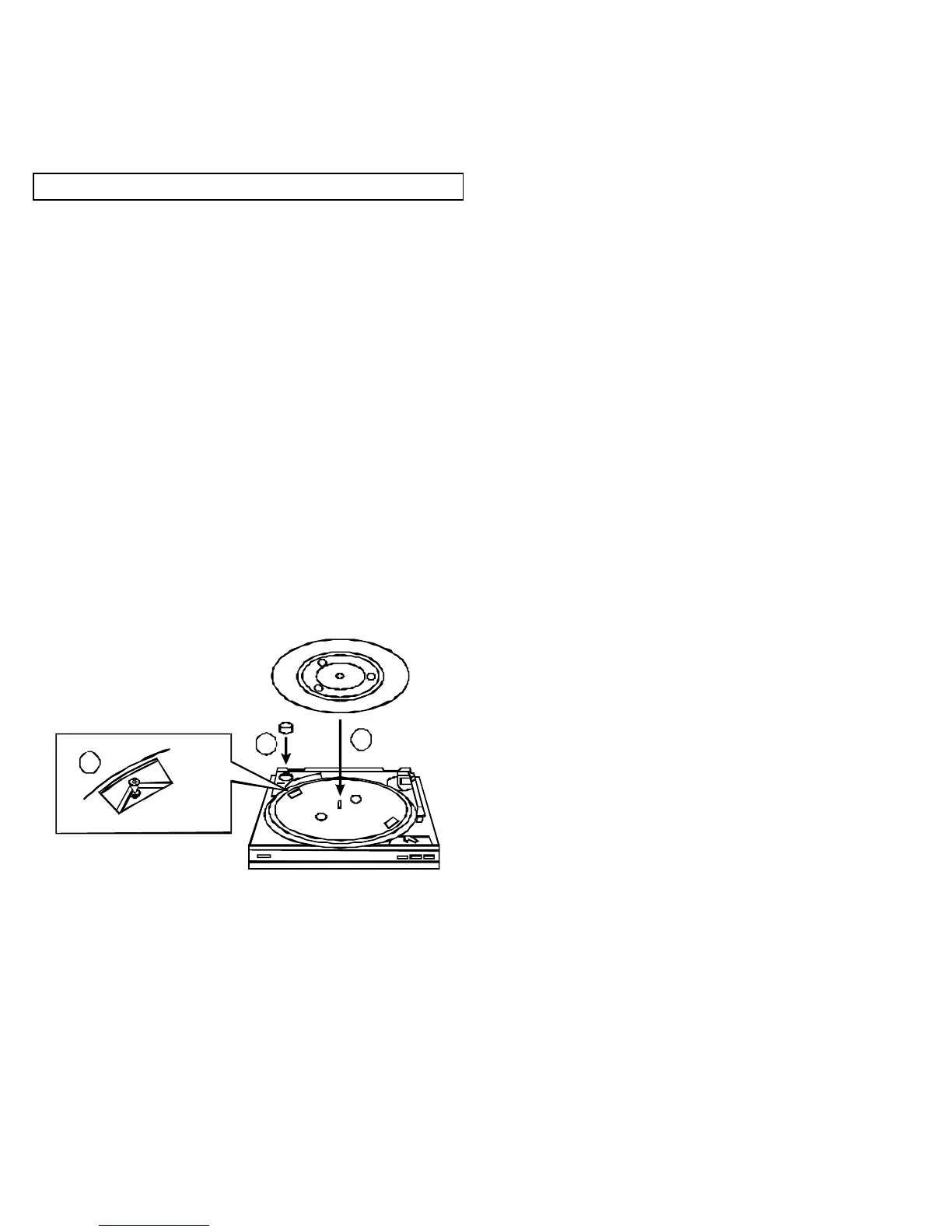

Courroie et plateau à disque (1):
A la livraison, la courroie se trouve déjà sur la surface de
roulement du plateau à disque 11. La courroie est munie
d'une bande qui rend inutile l'utilisation d'un outil pour son
placement.
Poser le plateau à disque sur l'axe 12. Tourner le plateau à
disque de telle manière que la rainure se retrouve au-dessus
du moteur d'entraînement. Lever la courroie de la surface de
roulement au moyen de la bande décrite ci-dessus et la placer
au milieu du rouleau entraîneur du moteur. Enlever la bande.
Revêtement du plateau à disque (2):
Poser maintenant le revêtement en caoutchouc du plateau à
disque sur celui-ci, côté correct vers le haut.
Adaptateur de centrage (3):
L'adaptateur de centrage est par exemple utilisé pour les sim-
ples non munis de support de centrage. Si l'adaptateur de
centrage n'est pas utilisé, il peut être placé sur le logement 14
prévu à cet effet.
2
3
1
Bras de lecture:
Le bras de lecture 4 est bloqué pour le transport par une
bande. Enlever cette bande avant la première mise en service.
Lors de transports ultérieurs, le bras de lecture devrait être de
nouveau fixé avec cette bande pour éviter des dommages
causés par les chocs.
