4

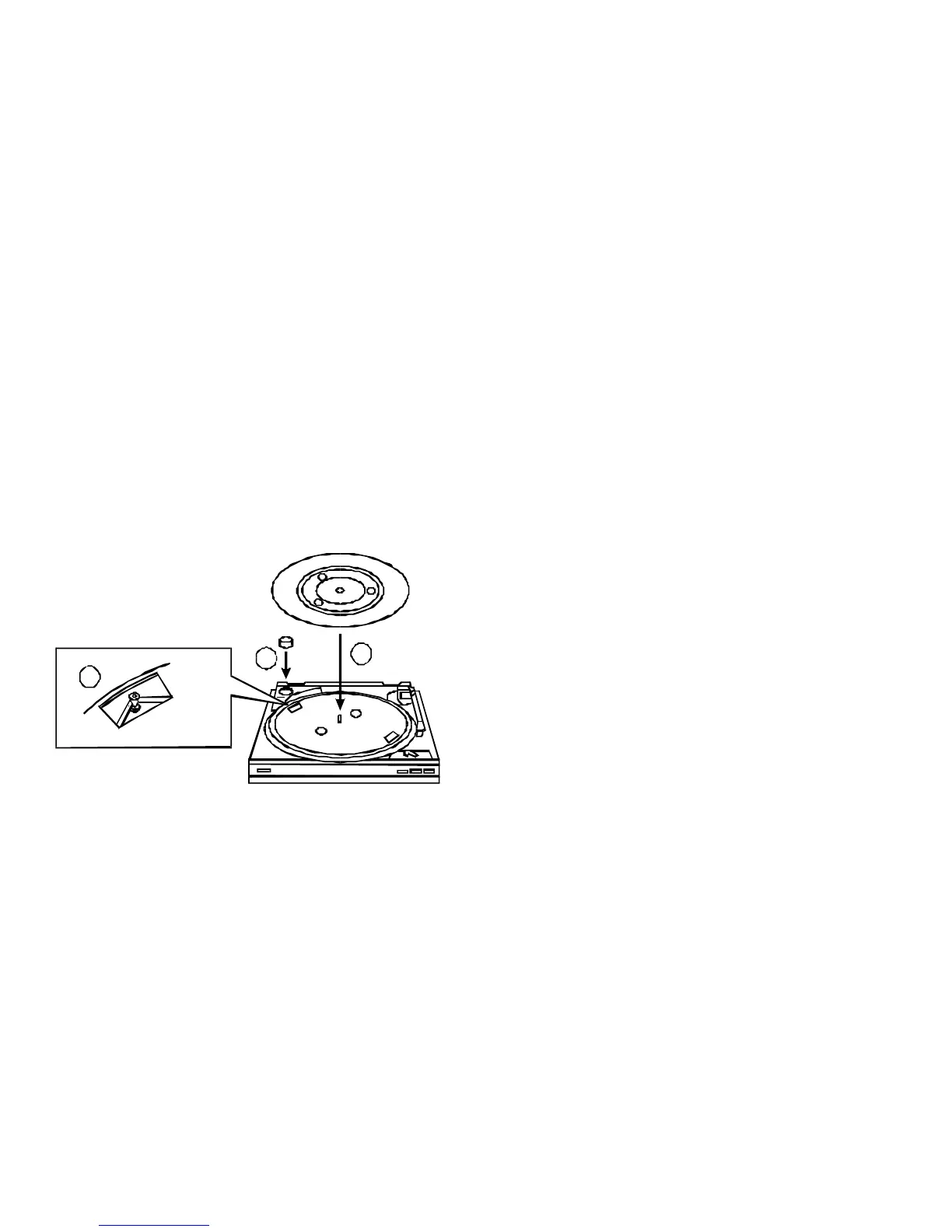

Riemen und Plattenteller (1):
Der Riemen liegt bei Lieferung bereits auf der
Riemenlauffläche des Plattentellers 11 auf. Der Riemen ist mit
einem Band versehen, welches eine Werkzeugbenutzung zum
Auflegen erübrigt.
Den Plattenteller auf die Achse 12 aufsetzen. Den Plattenteller
so drehen, bis die Aussparung über dem Antriebsmotor steht.
Heben Sie den Riemen mittels des oben beschriebenen
Bandes von der Lauffläche ab und legen Sie ihn auf die Mitte
der Antriebsolle des Motors. Entfernen Sie das Band.
Plattentellerbelag (2):
Nun den Gummi-Plattentellerbelag mit der richtigen Seite
nach oben auf den Plattenteller auflegen.
Zentrierpuck (3):
Der Zentrierpuck wird z.B. für Single-Platten ohne Zentrierstern
benötigt. Wird der Zentrierpuck gerade nicht gebraucht,
können Sie diesen auf die dafür vorgesehene Ablage 14
legen.
2
3
1
Tonarm:
Der Tonarm 4 ist für den Transport mit einem Band gesichert.
Entfernen Sie dieses Band vor der ersten Inbetriebnahme. Für
einen späteren Transport sollte der Tonarm wieder mit
diesem Band befestigt werden, um Schäden durch
Erschütterungen zu vermeiden.
Abdeckhaube:
Die Scharniere 2 sind bereits in der Abdeckhaube 1 montiert.
Die Abdeckhaube mit den Scharniern in die dafür
vorgesehenen Aussparungen im Gerät einsetzen.
