Motore
Engine
sezione / section
N 9.1
151
A
B
C
D
E
F
G
H
L
M
N
P
999R - M.Y. 2005 - edizione/edition 00

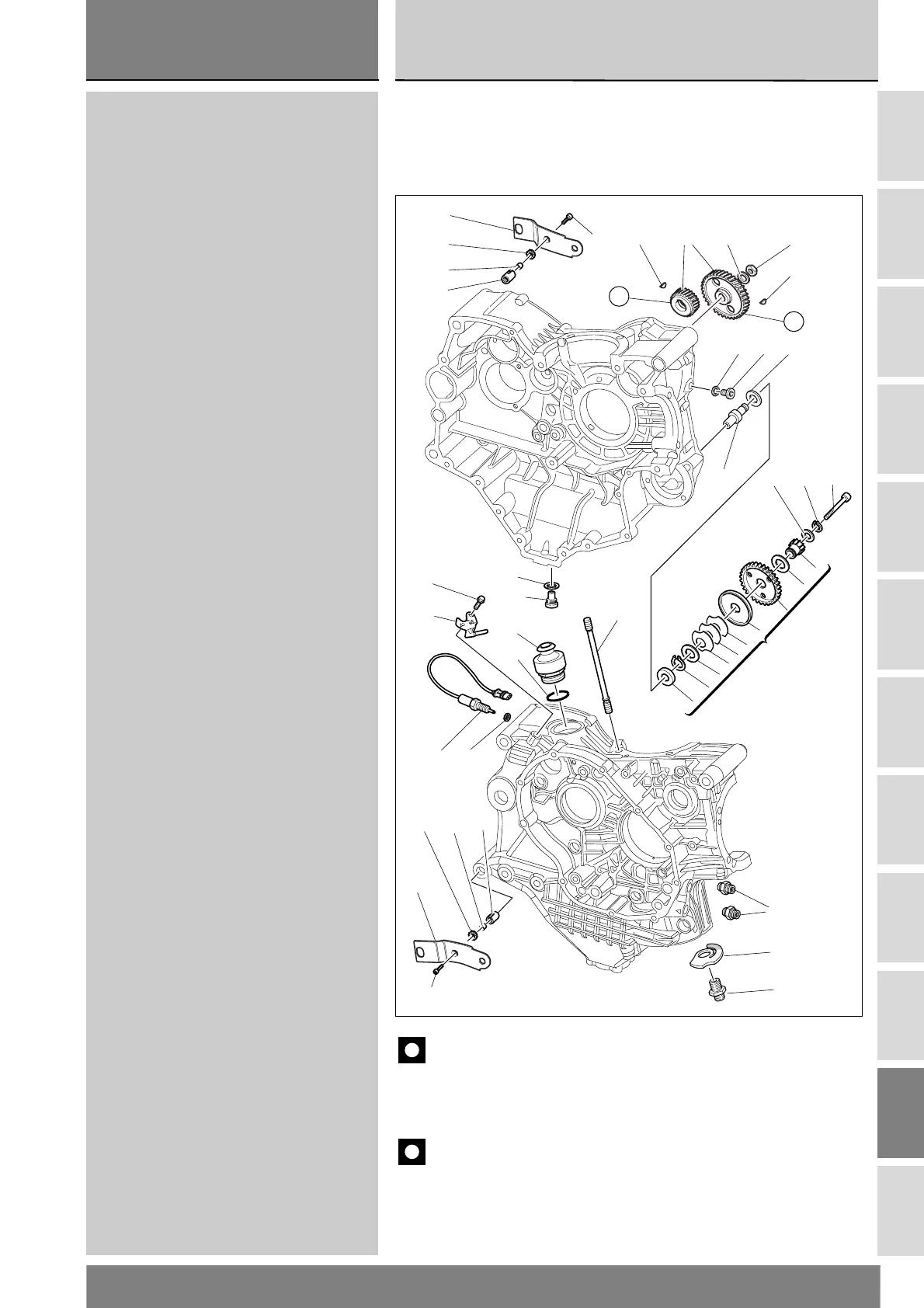

9.1 - GRUPPO CARTER: COMPONENTI ESTERNI
1 Valvola sfiato olio
2 Guarnizione Or
3 Guarnizione
4 Interruttore folle
5 Prigioniero fissaggio cilindro-testa
6 Nipplo
7 Molla by-pass
8 Nipplo
9 Tappo
10 Guarnizione alluminio
11 Dado
12 Rosetta di sicurezza
13AIngranaggio conduttore distribuzione
13BIngranaggio condotto distribuzione
14 LInguetta
15 Linguetta
16 Vite
17 Anello seeger
18 Rosetta
19 Ingranaggio rinvio avviamento
20 Rosetta
21 Perno ingranaggio
22 Tappo
23 Guarnizione alluminio
24 Vite
25 Staffa sinistra supporto catena
26 Rosetta nylon
27 Bussola
28 Boccola
29 Staffa destra supporto catena
30 Vite
31 Supporto
O
IL
FILT
ER
13 12 1114
23
21
20
19
22
B
15
A
9
10
5
1
2
8
7
6
4
3
24
28
27
26
25
24
29
2726 28
30
31
18
17
16
9.1 - CASING UNIT: EXTERNAL COMPONENTS
1 Oil breather valve
2O-ring
3 Gasket
4 Neutral switch
5 Cylinder-head stud bolt
6 Nipple
7 By-pass spring
8 Nipple
9Plug
10 Aluminium gasket
11 Nut
12 Lock washer
13ATiming drive gear
13BTiming driven gear
14 Key
15 Key
16 Screw
17 Circlip
18 Washer
19 Starter motor intermediate gear
20 Washer
21 Gear shaft
22 Plug
23 Aluminium gasket
24 Screw
25 LH chain bracket
26 Nylon washer
27 Bush
28 Bushing
29 RH chain bracket
30 Screw
31 Support
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo,
ma devono essere ricercati nella presente tavola esplosa.
Important
Bold reference numbers in this section identify parts not shown in the
figures next to the text. Look up the exploded view diagram.
