Ducati Monster 750 User Manual

77
fig. 17.2
fig. 17.1
1
5
7 8
2
3
4
6
A
B

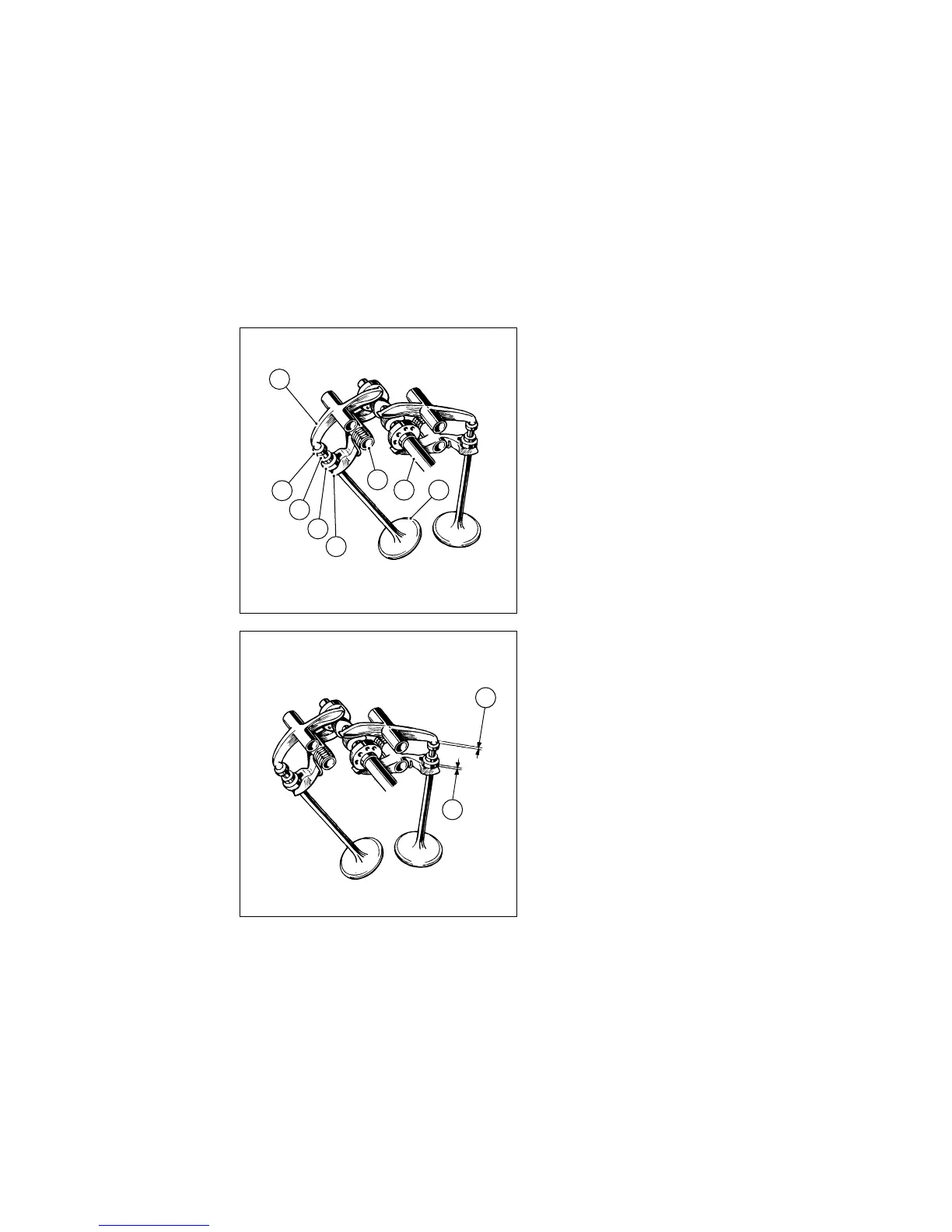

DESMODROMISCHE VENTILSTEUERUNG
(Abb. 17.1)
1) Öffnungsschlepphebel (oder oberer
Kipphebel).
2) Einstellscheibe des Öffnungschlepphebels.
3) Halbringe.
4) Einstellscheibe des Schließkipphebels (oder
unterer Kipphebel).
5) Rückholfeder des Schließkipphebels.
6) Schließkipphebel (oder unterer Kipphebel).
7) Nockenwelle.
8) Ventil.
VENTILSTEUERUNGSDATEN (Abb. 17.2)
Bei kaltem Motor muß sich das Betriebsspiel der
Ventilstössel folgendermaßen zeigen:
A) Öffnungsschlepphebel
Einlaß:
0,05 ÷ 0,12 mm
Auslaß:
0,05 ÷ 0,15 mm
B) Schliesskipphebel
Einlaß und Auslaß:
0,03 ÷ 0,20 mm
Wichtig
Das Betriebsspiel der Ventilstössel stellt
einen besonders wichtigen Parameter im
Hinblick auf die Gewährleistung der Leistungen
und der Lebensdauer des Motors Ihres
Motorrads dar. Wenden Sie sich daher an die
Kundendienststellen der Ducati, um dort, in den
vorgeschriebenen Zeitabständen, diese
Einstellung durchführen zu lassen.
3AMONSTE.PM6 26-10-2009, 10:3877

Ducati Monster 750 Specifications

General

Displacement	748 cc
Bore x Stroke	88 mm x 61.5 mm
Ignition	Electronic
Transmission	5-speed
Frame	Tubular steel trellis
Seat Height	770 mm
Engine Type	L-twin
Rear Suspension	Monoshock
Front Brakes	2 x 320 mm discs, 4-piston calipers
Rear Brakes	Single disc
Power	64 hp
Torque	61 Nm
