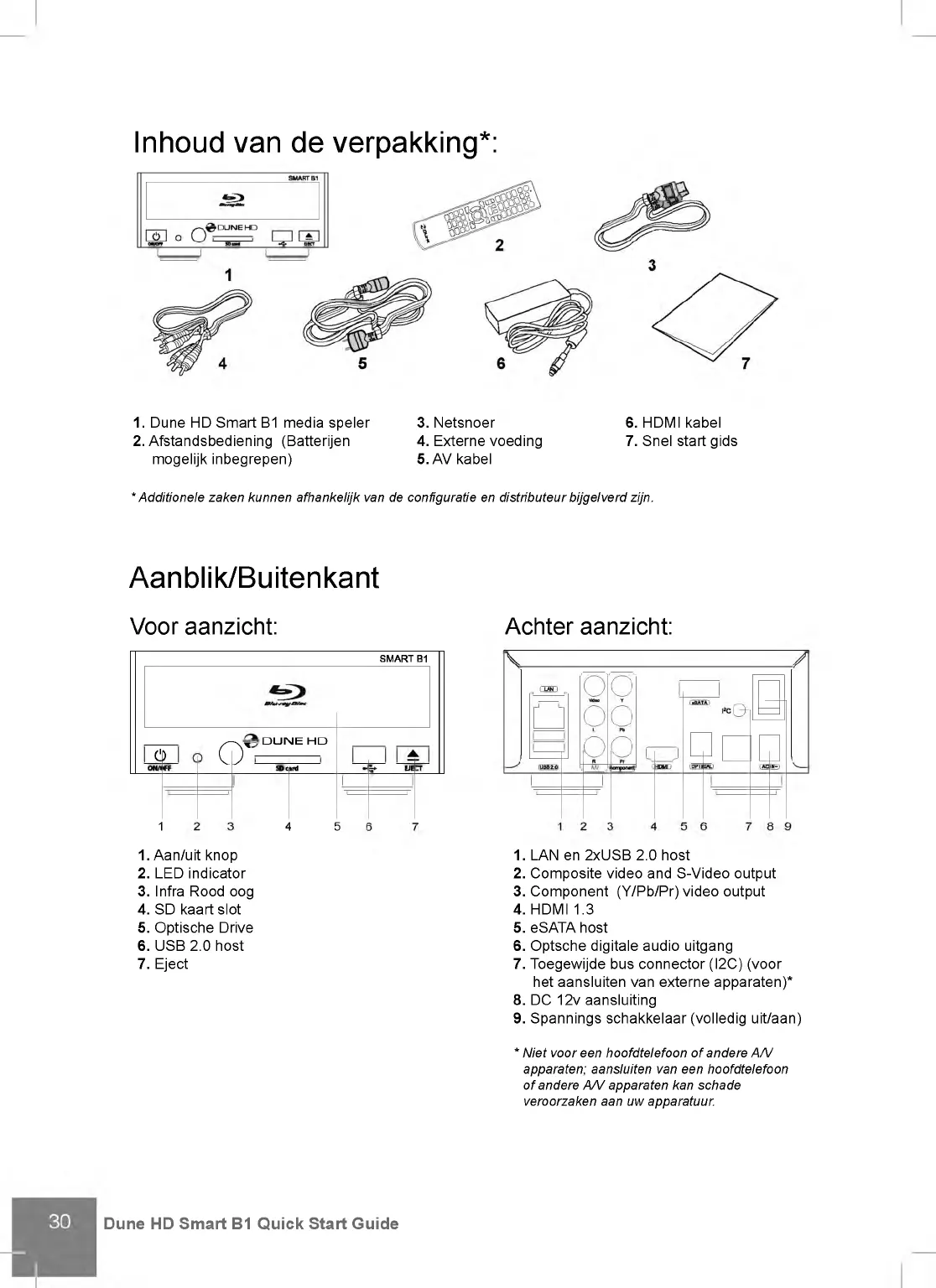

Inhoud van de verpakking*:
1. Dune HD Smart B1 media speler 3. Netsnoer 6. HDMI kabel
2. Afstandsbediening (Batterijen 4. Externe voeding 7. Snel start gids
mogelijk inbegrepen) 5. AV kabel
* A dditionele zaken kunnen afhankelijk van de configuratie en distributeur bijgelverd zijn.
Aanblik/Buitenkant
Voor aanzicht:
SMART B1
(!)
Gj
■ D U N E H D
DcikI
1
1. Aan/uit knop
2. LED indicator
3. Infra Rood oog
4. SD kaart slot
5. Optische Drive
6. USB 2.0 host
7. Eject
Achter aanzicht:
1. LAN en 2xUSB 2.0 host
2. Composite video and S-Video output
3. Component (Y/Pb/Pr) video output
4. HDMI 1.3
5. eSATA host
6. Optsche digitale audio uitgang
7. Toegewijde bus connector (I2C) (voor
het aansluiten van externe apparaten)*
8. DC 12v aansluiting
9. Spannings schakkelaar (volledig uit/aan)
* N iet voor een ho ofdtelefoon o f andere A /V
apparaten; aansluiten van een hoofdtelefoon
o f andere A /V apparaten kan schade
veroorzaken aan uw apparatuur.
4 5
