Durlem Vi50 BP - Installation du Réducteur de Pression

FRANÇAIS12
4.2 Installation du réducteur de pression
Un réducteur de pression est fourni avec l’adoucisseur et doit vous être remis.
Celui-ci se trouve dans le bac à sel.
Les flèches sur le boîtier de raccordement à la conduite vous indiquent le
sens d’écoulement de l’eau.
!
!
C2.2 Montage

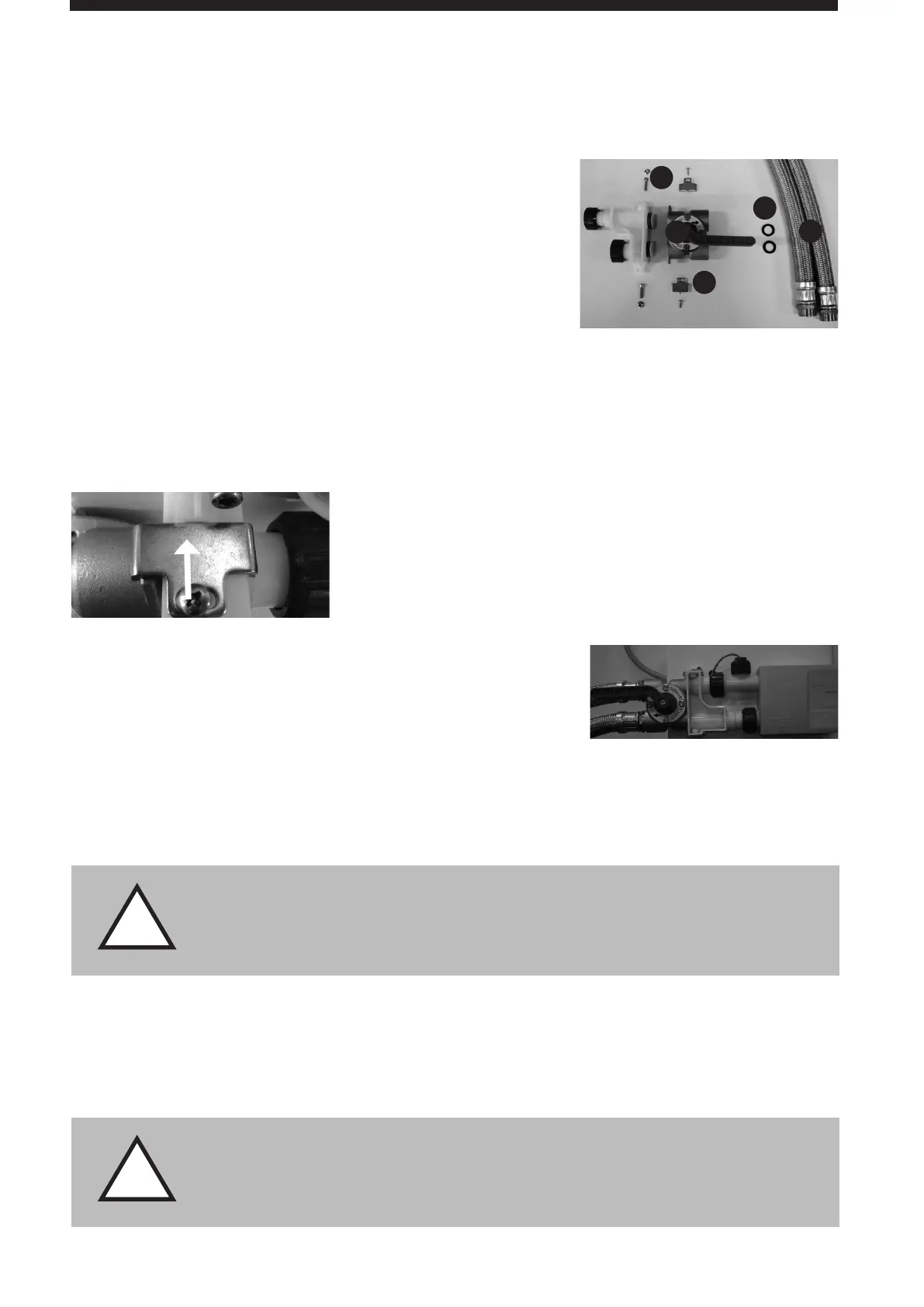

c.2.2.1. Eléments composants le kit By-Pass (inclus dans le bac à sel)
- Vanne By-pass (1)
- 2 􀃁exibles 60 cm inox M1’’- F3/4’’ (2)
- 2 joints plats en caoutchouc ¾’’ (3)
- 2 clames de 􀃁xation (4)
- 2 vis taraudeuses (5)
c.2.2.2. Outils nécessaires
- Clé mixte de 8 (prendre une longue clé si possible)
- Tournevis en croix PH2
c.2.2.3. Procédure de montage
􀃁􀃁􀃁 Raccorder les 􀃁exibles à la vanne by-pass et faire l’étanchéité à l’aide de té􀃁on ou de chanvre.
􀃁􀃁􀃁 Enlever les bouchons rouges de transport de l’adoucisseur.
􀃁􀃁􀃁 Emboîter la vanne by-pass sur le bloc by-pass.
􀃁􀃁 Placer la clame de 􀃁xation du dessus. Placer la pointe de la
clame dans la loge du bloc by-pass prévu à cet eet. Visser la
vis taraudeuse pour maintenir. Mettre la deuxième clame de
􀃁xation et visser la vis. Visser à fond les deux vis taraudeuses.
􀃁􀃁􀃁 Raccorder les deux 􀃁exibles à l’installation en plaçant les joints en
caoutchouc de ¾’’.
􀃁􀃁􀃁 Mettre la vanne en position by-pass.
􀃁􀃁􀃁 Ouvrir l’eau au compteur. Véri􀃁er l’étanchéité au niveau des 􀃁exibles.
􀃁􀃁􀃁 Ouvrir progressivement la vanne by-pass et véri􀃁er l’étanchéité du montage.
4.2 Installation du réducteur de pression
Un réducteur de pression est fourni avec l’adoucisseur et doit-vous être
remis. Celui se trouve dans le bac à sel.
a. Installer le réducteur de pression selon son mode d’emploi fournit avec celui-ci (voir positionnement
et réglage) 􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁
b. Enlever les bouchons de protection à l’entrée et à la sortie de l’adoucisseur.
c. Raccorder le 􀃁exible inférieur au réducteur et le 􀃁exible supérieur à la vanne 3􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁􀃁.
a. Installer le réducteur de pression selon son mode d’emploi fourni avec celui-ci (voir positionnement et réglage) après
la vanne (1) d’entrée (p 10 et p 11 c.1.)
b. Enlever les bouchons de protection à l’entrée et à la sortie de l’adoucisseur.
c. Raccorder le flexible inférieur au réducteur et le flexible supérieur à la vanne 3 / ou à l’installation.
Les flèches sur le boîtier de raccordement à la conduite vous indiquent le
sens d’écoulement de l’eau.
c.2.2 Montage
c.2.2.1. Eléments composants le kit By-Pass (inclus dans le bac à sel)
- Vanne By-pass (1)
- 2 flexibles 60 cm inox M1’’- F3/4’’ (2)
- 2 joints plats en caoutchouc ¾’’ (3)
- 2 clames de fixation (4)
- 2 vis taraudeuses (5)
c.2.2.2. Outils nécessaires
- Clé mixte de 8 (prendre une longue clé si possible)
- Tournevis en croix PH2
c.2.2.3. Procédure de montage
1. Raccorder les flexibles à la vanne by-pass et faire l’étanchéité à l’aide de téflon ou de chanvre.
2. Enlever les bouchons rouges de transport de l’adoucisseur.
3. Emboîter la vanne by-pass sur le bloc by-pass.
4. Placer la clame de fixation du dessus.
Placer la pointe de la clame dans la loge du bloc by-pass prévu à cet eet.
Visser la vis taraudeuse pour maintenir.
Mettre la deuxième clame de fixation et visser la vis. Visser à fond les deux
vis taraudeuses.
5. Raccorder les deux flexibles à l’installation en plaçant les joints en
caoutchouc de ¾’’.
6. Mettre la vanne en position by-pass.
7. Ouvrir l’eau au compteur. Vérifier l’étanchéité au niveau des flexibles.
8. Ouvrir progressivement la vanne by-pass et vérifier l’étanchéité du montage.
5
1
2
3
4
