Dutailier 9000C5 - p.9; Vue de mise en plan213; Vue de mise en plan214; Vue de mise en plan215

1
4x
*
4
4x
1/4-20 X 40mm
*
2
4x
2x
BD
DÉTAIL
BD
ECHELLE
1 : 4
C

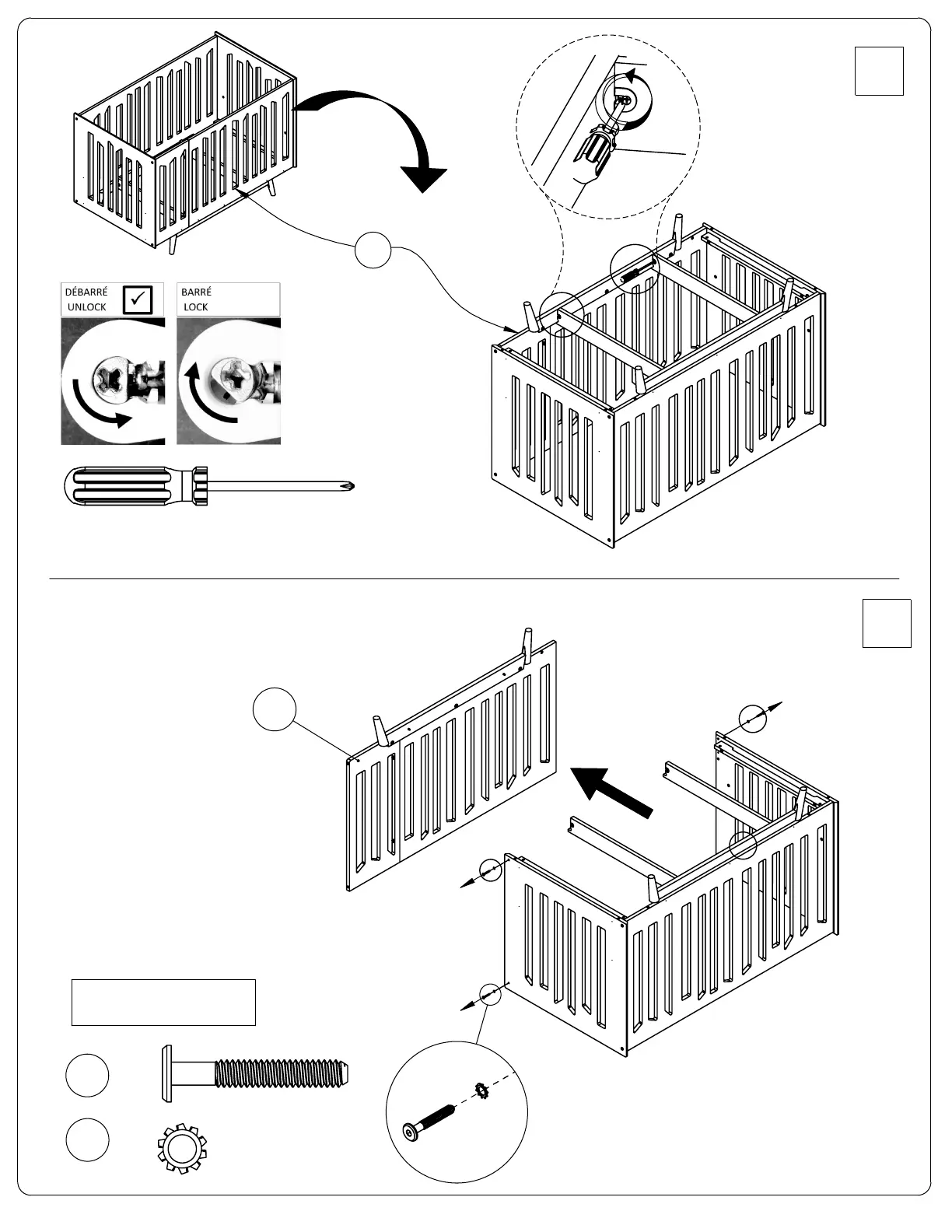

Tournevis Phillips nécessaire (non inclus)
Phillips screwdriver needed (not included)
DÉTAIL
BG
ECHELLE
1 : 3
4x
4
4x
4
3
3
4x
2
1
Petit lit
Toddler bed
2
C
3
*Utiliser pour petit lit
*Use for Toddler bed
Table de nomenclature
# no SAP Description #Pièce QTE Matière
1 3002218 1/4-20 X 35 JOINT CONN BB142035UHD-ZN 601304 6 Alliage de zinc AC41A, brut
2 3001522 1/4-20 X 40 JOINT CONN BLT BC 142040UHD-ZN 603285 12 Alliage de zinc AC41A, brut
3 3001524 1/4-20 X 50 JOINT CONN BLT BC 142050UHD-ZN 603287 4 Alliage de zinc AC41A, brut
4 3001517 M6 TOOTH LOCK WASHER ZC 603162 22 Acier allié
5 3001377 5/32 ALLEN KEY SHORT ARM PLAIN 601002 1 Acier allié
6 3001528 Sac zip lock 4 X 6 X .004 603361 1 Plastique
7 aucun Inst Client 9000C5 INSRD_0004 1
8 3001542 CLE ALLEN HEX 1/8 SHORT ARM PLN 603616 1 Acier allié
p.9
