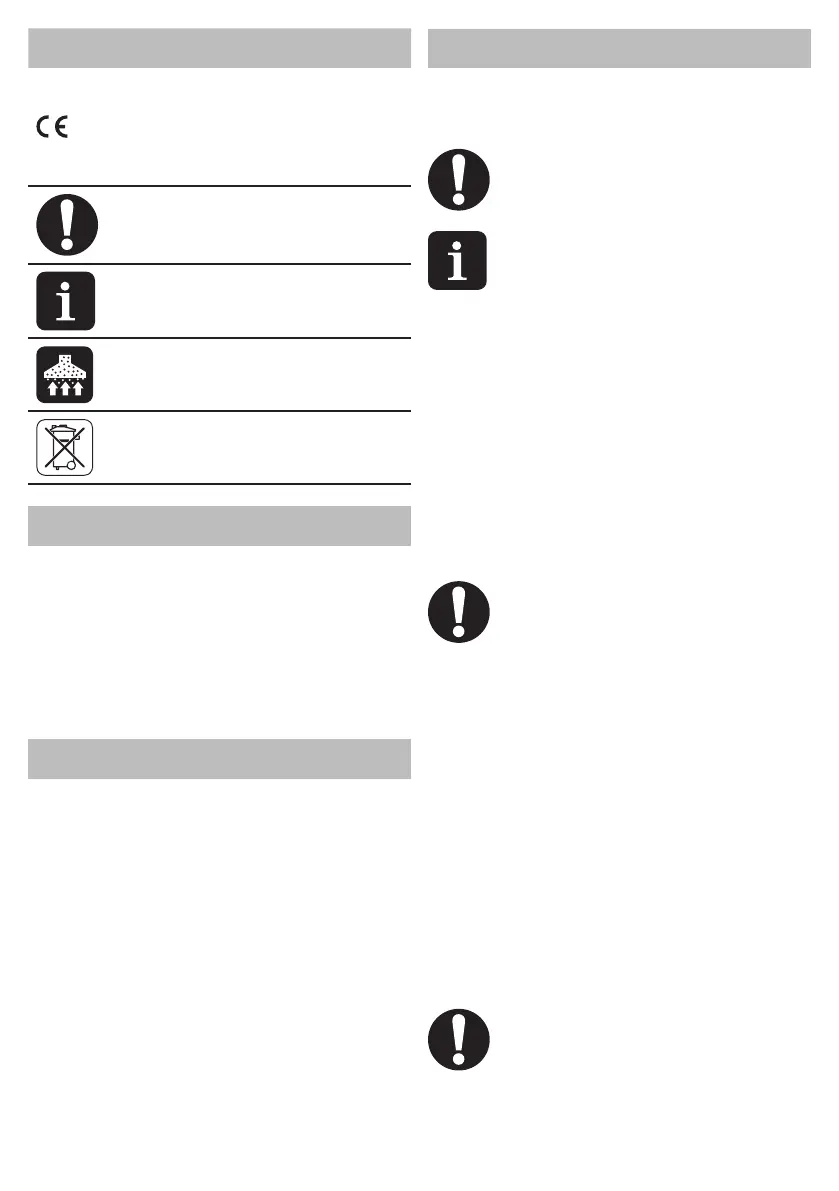

Символ Значение
Знак, удостоверяющий,
что изделие соответ-
ствует основным тре-
бованиям директив ЕС
и гармонизированным
стандартам Европейско-
го Союза.
Внимание. Важная инфор-
мация.
Полезная информация.
Во время работы удаляй-
те образующуюся пыль.
Не выбрасывайте элек-
троинструмент в быто-
вой мусор.
Назначение электроинструмента
DWT
Эксцентриковые шлифовальные машины предна-
значены для сухого шлифования различных мате-
риалов и покрытий.
[EX03-125 DV]
Эта модель также может использоваться для
полирования (при использовании специальных по-
лировальных принадлежностей и полировальных
веществ).
1
Элементы устройства
электроинструмента
Дополнительная ручка
2 Барашковая гайка
3 Вентиляционные отверстия
4 Включатель / выключатель
5 Патрубок для удаления пыли
6 Шлифовальная плита (с липкой поверхностью)
7 Шлифовальная бумага (с липкой поверхно-
стью) *
8 Пылесборный мешок (в сборе) *
9 Регулятор частоты вибрации
10 Фиксатор включателя / выключателя
11 Полировальная губка *
12 Полировальный чехол *
13 Пластиковый каркас *
14 Тканевый пылесборник *
* Принадлежности
Перечисленные, а также изображенные при-
надлежности, частично не входят в ком-
плект поставки.
Монтаж и регулировка элементов
электроинструмента
Перед проведением всех процедур электро-
инструмент обязательно отключить от
сети.
Не затягивайте слишком сильно кре-
пежные элементы, чтобы не повре-
дить их резьбу.
Монтаж / демонтаж / настройка не-
которых элементов аналогична для
всех моделей машин, в этом случае
на пояснительном рисунке конкрет-
ная модель не указывается.
Дополнительная ручка (см. рис. 1)
При работе всегда используйте дополнитель-
ную ручку 1. Дополнительная ручка 1 может
быть установлена в два положения - вертикаль-
ное (используется для хранения электроинстру-
мента) и горизонтальное (используется при ра-
боте).
• Ослабьте барашковую гайку 2 (см. рис. 1).
• Установите дополнительную ручку 1 в гори-
зонтальное положение.
• Затяните барашковую гайку 2.
Установка / замена шлифовальной бумаги (см.
рис. 2)
Перед установкой шлифовальной
бумаги 7 удостоверьтесь, что она
предназначена именно для вашей мо-
дели электроинструмента (имеет
липкий слой, подходящие габаритные разме-
ры и отверстия для пылеотсоса).
• Переверните электроинструмент шлифоваль-
ной плитой 6 вверх (см. рис. 2).
• В случае замены, подденьте край изношенной
шлифовальной бумаги 7 и удалите ее, потянув за
край.
• Положите новый лист шлифовальной
бумаги 7 на шлифовальную плиту 6. Соблюдай-
те при этом следующие правила:
• абразивное напыление шлифовальной
бумаги 7 должно быть обращено вверх (липкого
слоя шлифовальной плиты 6 должен касаться
липкий слой шлифовальной бумаги 7);
• отверстия в шлифовальной бумаге 7 должны
совпадать с отверстиями пылеотсоса в шли-
фовальной плите 6.
• Плотно прижмите новый лист шлифоваль-
ной бумаги 7 к поверхности шлифовальной пли-
ты 6.
Внимание: в момент прижатия не до-
пускайте смещения шлифовальной
бумаги 7 относительно шлифоваль-
ной плиты 6. После окончательной
фиксации нового листа шлифовальной
бумаги 7 отверстия для пылеотсоса на ней
и аналогичные отверстия на шлифовальной
плите 6 должны совпадать.
