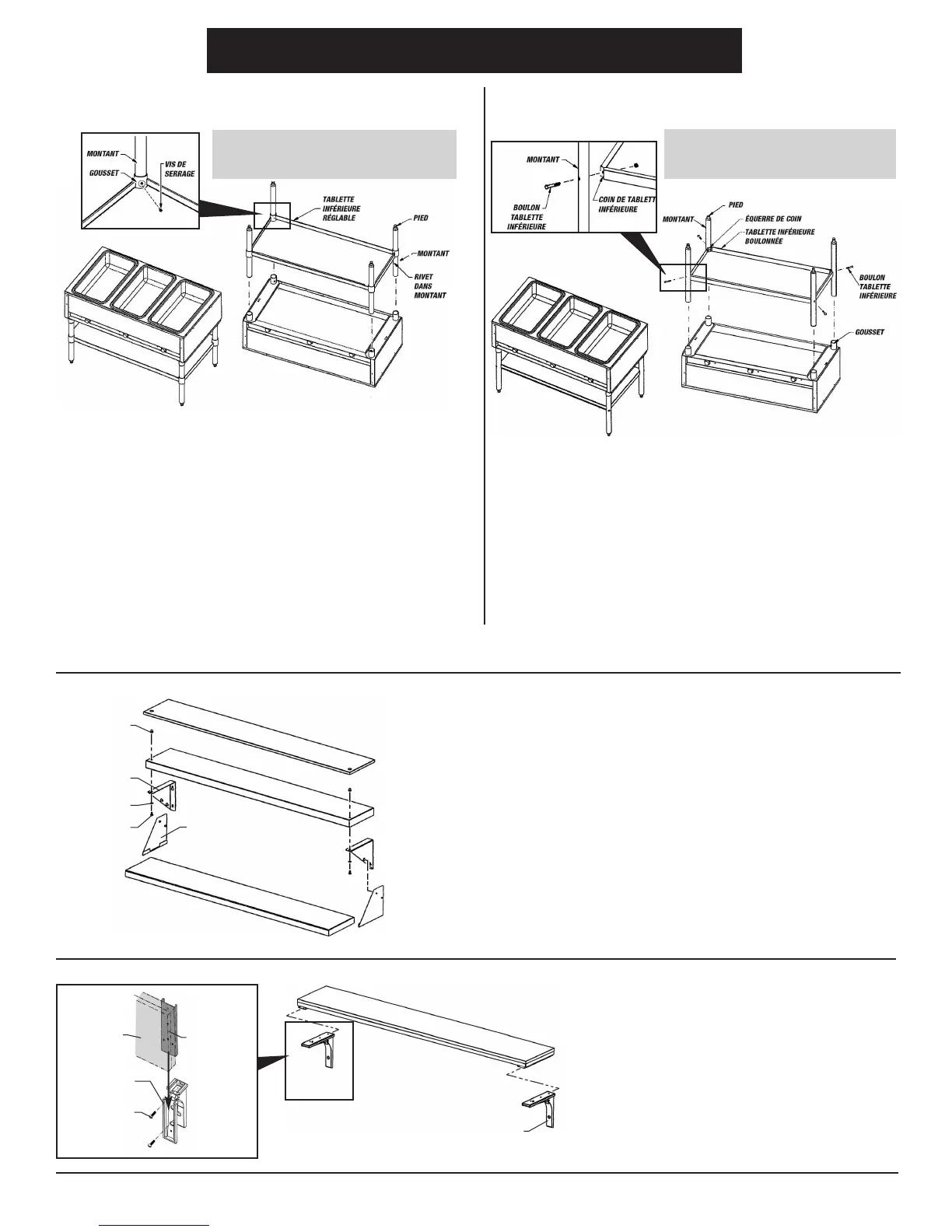

REMARQUE : Les montants et la tablette
inférieure doivent être assemblés AVANT
de fixer les montants à la Desserte.
Figure 1
Tablette inférieure boulonnée en option
(pour série DHT uniquement)
2
Remarque : Les Dessertes de la série OB/CB ne nécessitent ni tablette inférieure ni montants.
Planche à découper standard (pour tous les modèles)
1. Fixez les supports à la tablette de soutien en utilisant les écrous borgnes, les rondelles,
les boulons et les trous pré-percés. Remarque : les écrous borgnes doivent être en haut.
2. Insérez les vis d’assemblage dans les fixations filetées sur la Desserte chauffante.
Ne serrez pas.
3. Alignez les trous dans les supports de montage avec les vis et fixez l’ensemble
tablette de soutien/support à la Desserte. Serrez les vis.
4. Alignez les trous de la planche à découper avec les écrous borgnes et posez la
planche à découper sur la tablette de soutien.
Tablette repose-plats en option
1. Accrochez la tablette repose-plats en métal dans la bride inférieure des supports de
la tablette repose-plats.
2. En utilisant les trous des supports de la tablette de soutien, fixez l’ensemble tablette
repose-plats/support à l’ensemble tablette de soutien/support.
1. Retournez la Desserte de sorte que les goussets soient tournés vers le haut.
Attention : Posez du carton ou un autre matériel de protection pour éviter
de rayer le dessus.
2. Insérez les montants dans les goussets. Assurez-vous que le rivet dans le
montant est plus proche du gousset que de l’extrémité du pied.
3. Alignez les goussets de la tablette inférieure avec les montants et faites
glisser la tablette vers le bas à la position souhaitée. Ne forcez pas et ne
heurtez pas les coins sous peine de causer des dommages.
4. Serrez les vis dans les goussets de la tablette inférieure pour la fixer (voir Figure
1) et insérez les pieds dans les montants à l’aide d’un maillet en caoutchouc.
5. Serrez les vis dans les goussets pour fixer fermement les montants à la
Desserte.
6. Retournez la Desserte avec les boutons de commande en haut.
7. Voir les instructions de montage de la planche à découper ci-dessous.
REMARQUE : Les montants et la tablette
inférieure doivent être assemblés AVANT de
f
ixer les montants à la Desserte.
Figure 1
Standard d'ajustement de la tablette inférieure
(pour série DHT uniquement)
1. Retournez la Desserte de sorte que les goussets soient tournés vers le haut.
Attention : Posez du carton ou un autre matériel de protection pour éviter
de rayer le dessus.
2. Insérez les montants dans les goussets.
3. Fixez la tablette inférieure aux montants en insérant le boulon à travers le
trou dans le montant et le trou dans le coin de la tablette, puis serrez avec
un écrou hexagonal (voir Figure 1).
4. Serrez les vis dans les goussets pour fixer fermement les montants.
5. Retournez la Desserte chauffante avec les boutons de commande en haut.
6. Voir les instructions de montage de la planche à découper ci-dessous.
support de la
tablette de
soutien
support de la
tablette repose-plats
rondelle
boulon à tête
hexagonale
écrou borgne
t
abl
et
te
de
sout
i
en
en
aci
er
i
noxydabl
e
t
ablet
t
e repose-plat
s optionnelle
pl
anche
à
découper
équerre de fixation
planche à découper
1.
Fixez les équerres à la Desserte à l’aide des vis
d’assemblage et fixations filetées.
2.
Fixez la planche à découper à la Desserte à l’aide
des équerres.
3.
Soulevez la planche à découper jusqu’à ce qu’elle
soit en position horizontale et faites-la glisser
vers la Desserte chauffante.
planche à
découper
équerre de
fixation
vis
d’assemblage à
visser dans
l’appareil
rigole (dans la
planche à
découper)
Planche à découper en bois dur en option avec
équerres de fixation (pour tous les modèles)
