MICROPHONE 1 & 2 (P650A): Ces entrées jack 6.35 mm sont de type asymétrique et sont
situées en façade. Le niveau est contrôlé par les boutons adjacents.
ENTREES AUX / PHONO: Ces entrées asymétriques de type RCA sont situées à l’arrière de
l’appareil. Le contrôle de volume s’effectue par le bouton situé sur la façade avant. Ces
entrées peuvent être utilisées pour un Phono ou une source auxiliaire ( Tuner, Cassette, CD )
et la sélection s’opère grâce au commutateur situé à l’arrière.

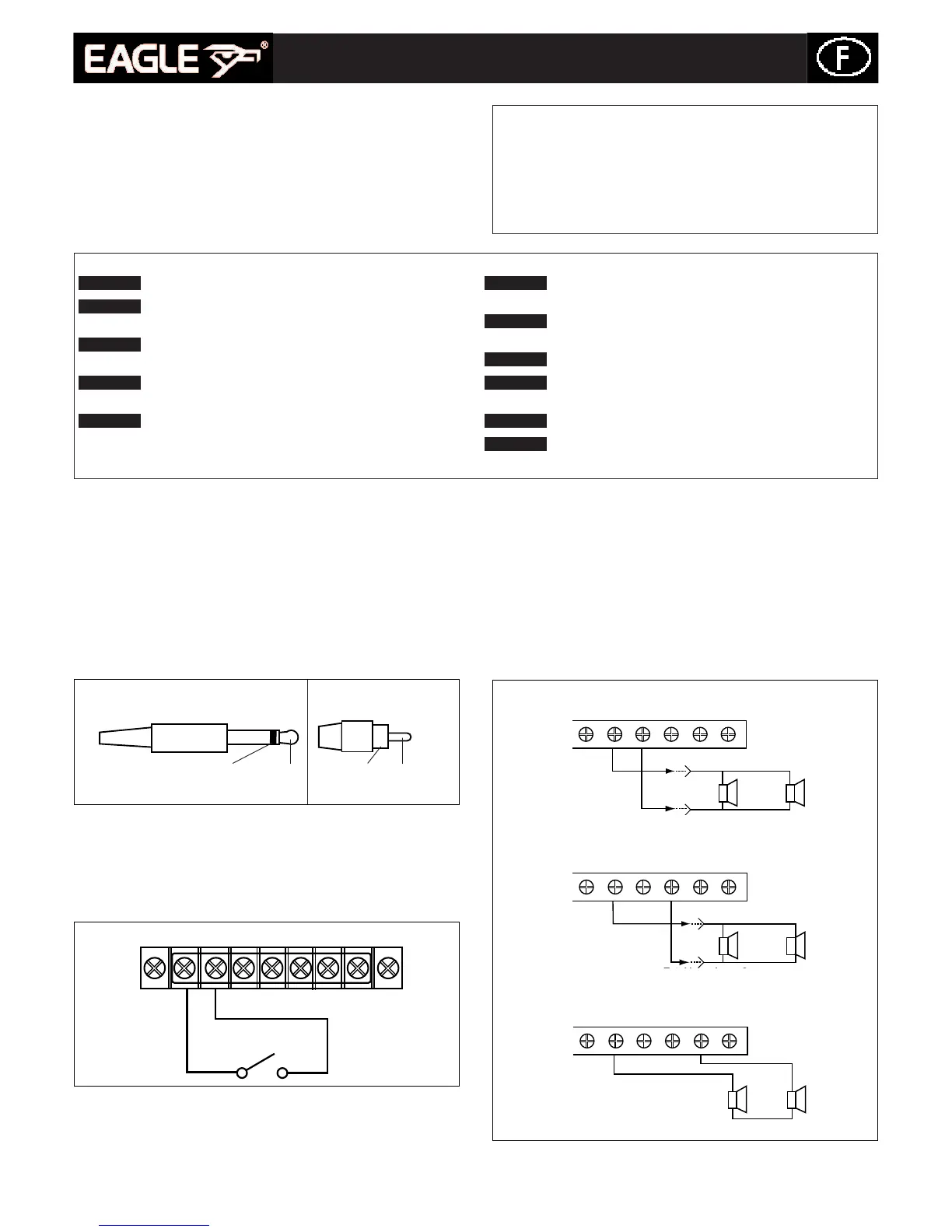

Fig. 1: Câblage des entrées
Sleeve SleeveTip Tip
Fiche jack 6.35 mm standard
Sleeve : Masse
Tip : Point chaud
Sleeve : Masse
Tip : Point chaud
Fiche RCA
MICROPHONE 1 (P650B): L’entrée MIC 1 est une entrée asymétrique prévue pour un jack
standard de 6.35 mm située à l’arrière de l’appareil. Le contrôle de volume s’effectue sur la
face avant. MIC 1 est prioritaire sur toutes les autres entrées.
Fig. 2: Contrôle de la priorité
MICROPHONE 2 (P650B): L’entrée MIC 2 est une entrée asymétrique prévue pour un jack
standard de 6.35 mm située à l’arrière de l’appareil. Le contrôle de volume s’effectue sur la
face avant
SORTIE HP : IMPORTANT: Des sorties pour 2 types de HP sont prévues mais vous ne pouvez
en utiliser qu’une seule. Par exemple, si vous utilisez une ligne 100 V, vous ne devez pas
utiliser les sorties à basse impédance. Si vous ne respectez pas cette consigne, vous risquez
d’endommager votre amplificateur.
BASSE IMPEDANCE: Une sortie basse impédance 4 Ohm, 8 Ohm, 16 Ohm est prévue pour
le raccordement des haut-parleurs. Assurez vous que l’impédance totale des haut-parleurs
soit conforme à la sortie que vous utilisez ( COM 4 Ohm, 8 Ohm ou 16 OHM )
Fig. 3: Raccordement des haut-parleurs
Ne pas utiliser la sortie basse impédance et la ligne 100V en même temps.
Ne pas installer les câbles de liaison micro le long des lignes de téléphone
ou informatiques, si vous ne pouvez pas faire autrement faire le croisement à 90°.
Ne pas dépasser les 90% de la puissance maximale en charge autorisée
en ligne 100V (en version parole).
Ne pas dépasser les 70% de la puissance maximale en charge autorisée
en ligne 100V (en version musique d’ambiance).
Ne pas utiliser les haut parleurs à compression pour la musique
d’ambiance, sauf s’ils ont été conçus pour cette application (Bonne bande passante).
D’ utiliser les haut parleurs basse impédance lorsque vous devez installer
plus de deux haut parleurs, ou lorsque la liaison avec l’amplificateur est distante.
De mélanger les câbles des microphones surtout s’ils n’ont pas un bon
blindage.
Utiliser du très bon câble microphone pour vos rallonges.
Utiliser du câble à double isolation pour la connexion avec les haut
parleurs.
Que les haut parleurs sont bien câblés en phase.
Que les connexion des haut parleurs ne sont pas en court-circuit avant de
faire le branchement à votre amplificateur.
S’ASSURER
S’ASSURER
TOUJOURS
TOUJOURS
EVITER
EVITER
ATTENTION
ATTENTION
ATTENTION
ATTENTION
ATTENTION
Si les couleurs du câble d’alimentation secteur ne correspondent pas au marquage de votre prise,
v
euillez suivre les indications suivantes:
L
e câble
j
aune/vert
d
oit être connecté sur le contact marqué
‘
E’
o
u sur le symbole de la terre ou
d
e couleur
j
aune/vert.
L
e câble
b
leu
d
oit être connecté sur le contact marqué
‘
N’
o
u de couleur
n
oire.
L
e câble
m
arron
d
oit être connecté sur le contact marqué
‘
L’
o
u de couleur
r
ouge.
P650A/P650B NOTICE D’UTILISATION ET D’INSTALLATION
A
TTENTION / CE MATERIEL DOIT ETRE RELIE A LA TERRE
I
MPORTANT
L
es fils doivent être connectés avec les codes suivants:
V
ert/jaune: Terre (E)
B
leu: Neutre (N)
M
arron: Phase (L)
Impédance totale 4 Ohm
Impédance totale 8 Ohm
Impédance totale 16 Ohm
3
